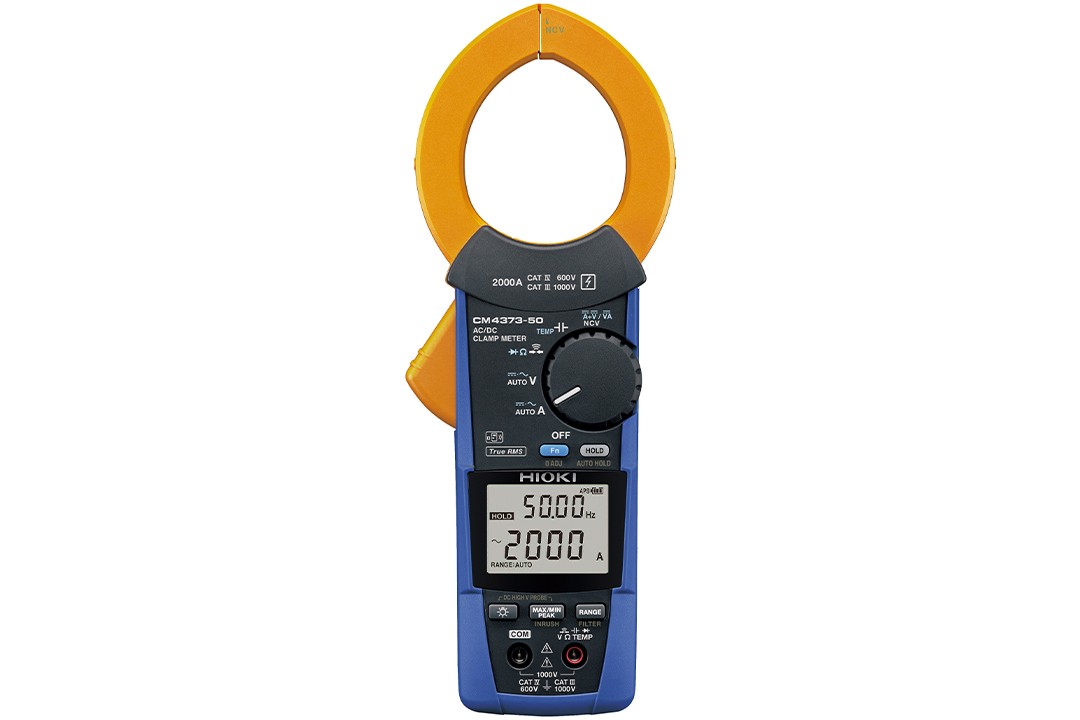

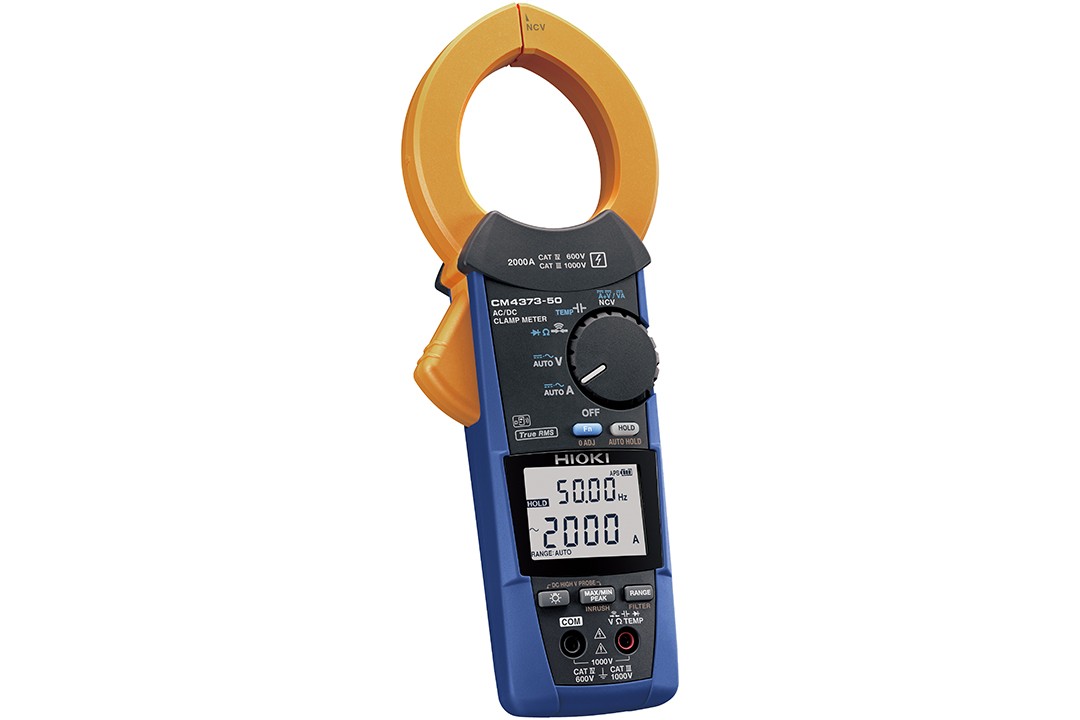

AC/DC钳形表CM4373-50

搭载高安全性+高功能DMM 交直流钳形表2000A

AC/DC 600/2000A；V、A、Hz、Ω等丰富的测量项目；有可无线传输数据的选件Z3210。

询价预约

概要
规格
选件
相关下载
解决方案
常见问题

● 自动判断交直流
● 用于光伏面板的开路电压检查时最高可测DC 2000V（使用P2010时）
● 同时显示浪涌电流（INRUSH）的有效值和波形峰值
● 支持无线！可将测量值传输至智能手机或平板设备中（安装无线适配器Z3210时）
● 测量数据直接传输至使用Excel?制作的表格中（安装无线适配器Z3210时）
● 通过软件GENNECT Cross可进行1～30次的谐波分析（安装无线适配器Z3210时）

CAT IV 600 V, CAT III 1000 V

（使用P2010时）CAT IV 1000 V, CAT III 2000 V

CM4371-50_CM4373-50 产品介绍视频

除了电流、电压和电阻的测量，如果电压超过 1000V，例如光伏发电系统，可以通过连接直流高压测试探头来进行测量高达 DC2000V 的电压。即使在恶劣环境下也能提供可靠的测量，IP54防尘防水性（电流传感器为IP50），使用温度范围-25°~+65°，钳口3万次开合。此外，“自动保持功能”可以在测量值稳定时，自动保持测量值。自动AC/DC检测功能，可以自动判别交直流电，使电流测量更加方便。

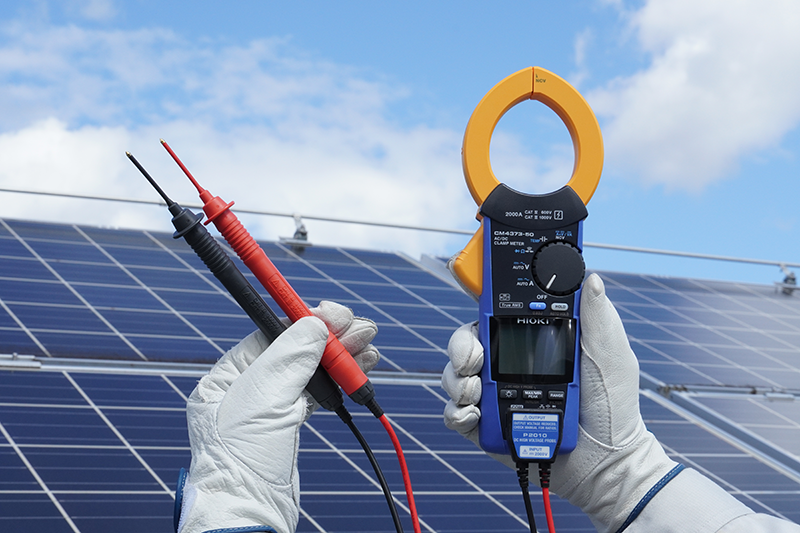

安全检测高压光伏发电设备

■最高可支持CAT III 2000V的高压测量
■将直流高压测试探头P2010和6686体育HIOKI的钳形表搭配使用，即可在不中断系统的情况下安全地测量兆瓦级的光伏发电设备。
点击查看P2010详情

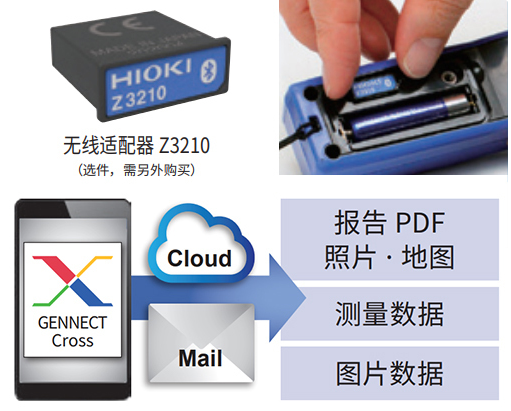

支持无线。无线通讯功能更方便！

支持无线适配器Z3210（选件）。
传输测量值至智能手机或平板设备中，能使用现场照片和图纸快速创建报告。
测量值传输到Excel表单中

提高工作效率。数字管理让测量工作更省力！（Excel?直接输入功能）
能将测量数据直接传输至使用Excel?制作的表格中，有助于提高测量现场的工作效率。
※通过无线适配器Z3210使用Bluetooth?通讯。
传输至专用免费软件 GENNECT Cross

GENNECT Cross是6686体育测量仪器专用的免费应用程序，可进行测量结果的确认、管理、及其报告的制作。也可在终端将测试结果传输到测量现场的照片或工程图纸上、输入手写笔记等，在现场就能流畅得进行数据管理。
※通过无线适配器Z3210使用Bluetooth?通讯。
点击此处了解 GENNECT Cross 的详细信息
此外，使用HIOKI云服务GENNECT Cloud，实现数据的共享和管理。
点击此处了解 GENNECT Cloud 的详细信息

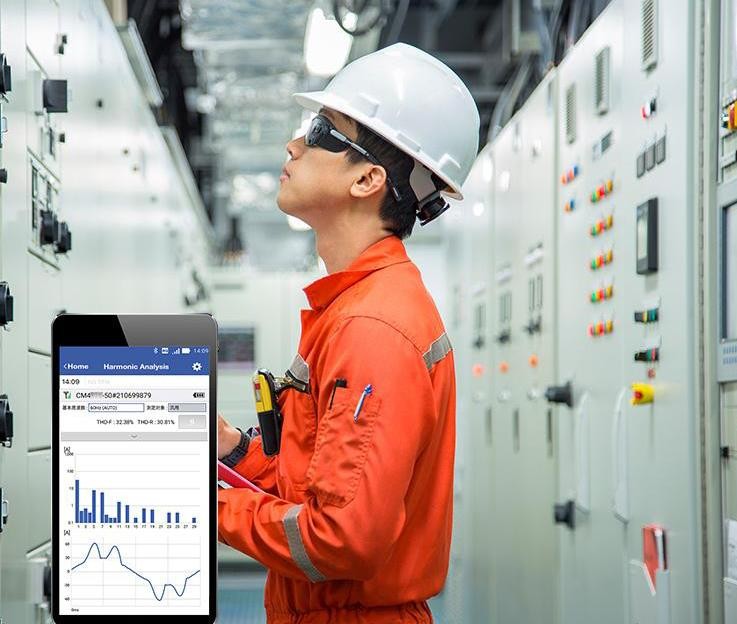

有助于现场的问题分析

使用GENNECT Cross的谐波分析功能可以测量电流或电压的谐波。有助于进行电源系统等的问题分析。
※GENNECT Cross是通过Bluetooth?通讯将测量仪器和智能手机或平板设备连接的应用软件。
※和GENNECT Cross连接时需要使用无线适配器Z3210.
点击此处了解 GENNECT Cross 的详细信息

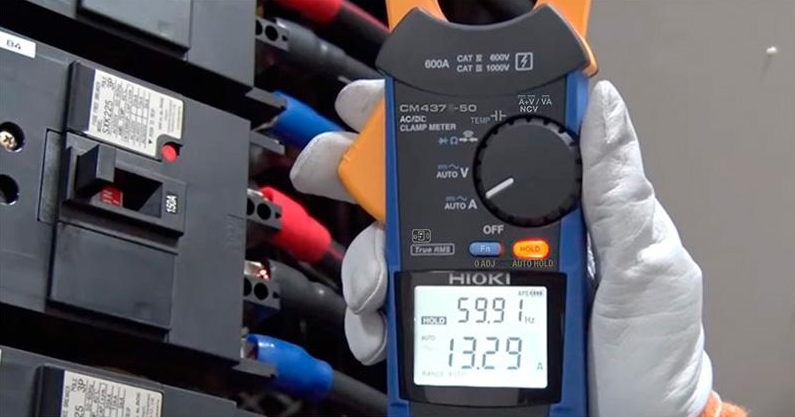

方便重复测量和记录！

除了在测量过程中看不到数值显示时很方便以外，当测量值稳定后，显示值还能自动保持到下一次测量，所以非常便于进行重复测量和记录。
（自动保持功能）

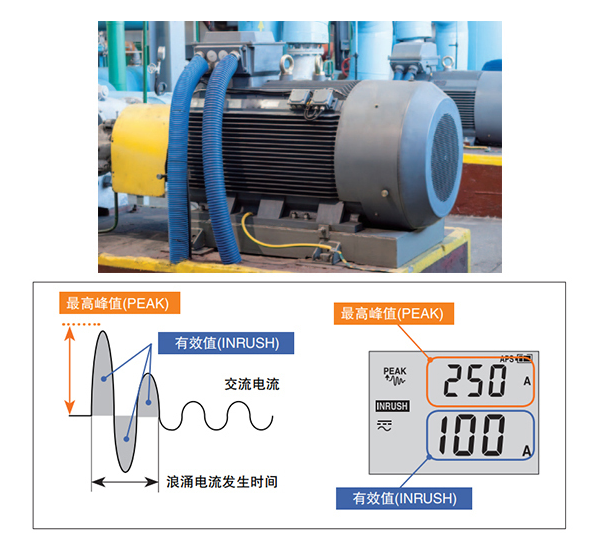

掌握启动时的瞬态电流

同时测量电机启动时等浪涌电流的有效值和焊接电流和最大峰值。与以100 ms为固定周期测量浪涌电流的钳形表相比，它自动检测并测量直到浪涌电流稳定的时间段（浪涌电流产生周期，几十ms到几百ms）。
即使浪涌电流周期超过100 ms，与100 ms固定方法相比，也可以进行精确测量。
无需单独使用测试线护套

测试线和护套设计成一体化。可以通过滑动测试导线上的手指保护装置轻松切换测量等级。此外，也不必担心会丢失护套。

基本参数（精度保证时间1年，调整后精度保证时间1年）

直流电流量程	600.0 A/2000 A, 基本精度: ±1.3% rdg. ±0.3 A (量程600A)
交流电流量程	600.0 A/2000 A (10 Hz?1 kHz, 真有效值整流), 基本精度45 - 66 Hz : ±1.3% rdg. ±0.3 A (600A时)
波峰因数	量程600.0 A: 3以下量程2000.0 A: 2.84以下
交流+直流电流量程	600.0 A/2000 A (10 Hz?1 kHz, 真有效值整流), 基本精度DC, 45 - 66 Hz : ±1.3% rdg. ±1.3 A (600A时)
直流电压量程	600.0 ｍV～1000 V（使用P2000时600.0 V～2000 V）
交流电压量程	6.000 V?1000 V, 4档量程 (15?1 kHz, 真有效值整流), 基本精度45 - 66 Hz : ±0.9% rdg. ±0.003 V (6V时)
交流+直流电压量程	6.000 V?1000 V, 4档量程, 基本精度DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (6V时)
电阻量程	600.0 Ω?6.000 MΩ, 5档量程, 基本精度: ±0.7% rdg. ±0.5 Ω (600 Ω时)
静电电容量程	1.000 μF?1000 μF, 4档量程, 基本精度: ±1.9% rdg. ±0.005 μF (1 μF时)
频率量程	9.999 Hz?999.9 Hz, 3档量程, 基本精度: ±0.1% rdg. ±0.003 Hz (9.999 Hz时)
温度（K）	-40.0?400.0 ?C, 精度: ±0.5% rdg. ±3.0 ?C + 温度探头精度
验电	Hi: AC40 V?600 V, Lo: AC80 V?600 V, 50/60 Hz
谐波	[安装 Z3210 时] 可以测量到电流中的谐波电平/含量/总谐波失真最高30次 * 可以用应用软件（GENNECT Cross）显示
其他功能	直流功率, 导通检查, 二极管检查, AC/DC自动判断功能、DC电流·电压的正负判断功能、最大/最小/平均/波峰最大/波峰最小值的显示、低通滤波功能、显示值保持、背光灯、自动省电、蜂鸣音、调零等
防尘防水性	IP20 (完全干燥状态下的电压测量，钳口闭合时) IP54 (存放时)
电源	7号碱性电池（LR03）×2 约40h（未安装Z3210时），约24h（安装Z3210并进行无线通讯时）其他条件： AC 100 A测量, LCD背光灯 OFF, 23°C参考值
可测导体直径	Φ55 mm, 钳口尺寸: 92 W × 18 D mm
体积及重量	65 W × 250 H × 35 D mm, 530 g
附件	测试线L9300 ×1, 携带包C0203 ×1, 7号碱性电池(LR03) ×2, 使用说明书 ×2, 使用上的注意事项 ×1
