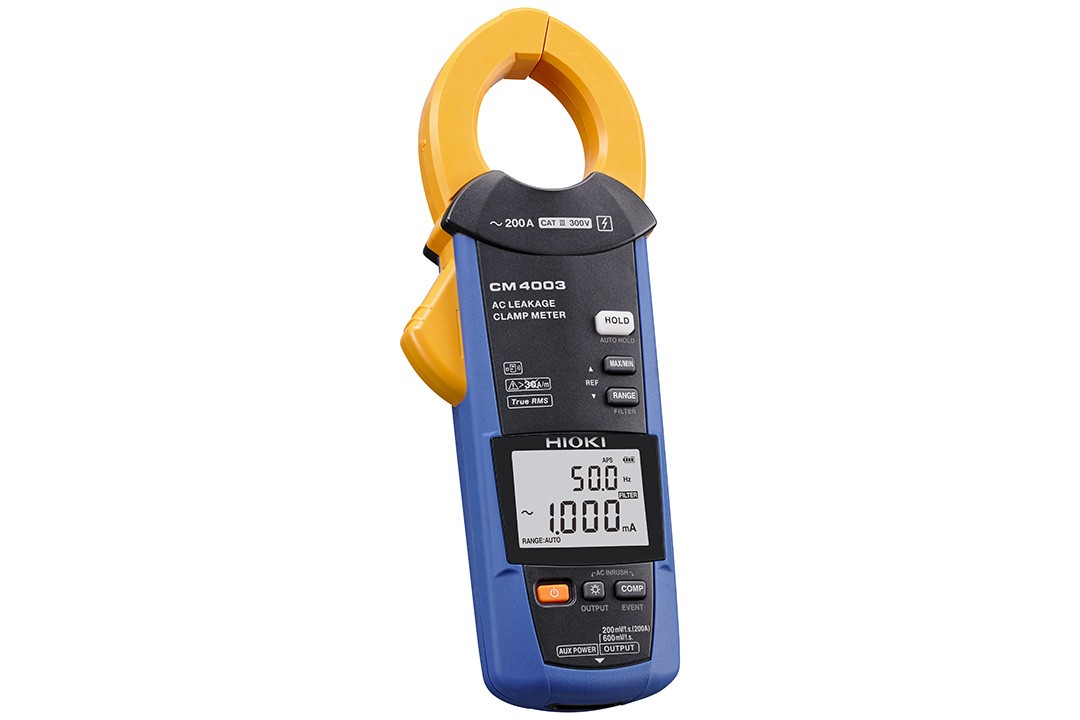

AC泄漏电流钳形表CM4003(带输出?外部电源功能)
返回上一页从AC泄漏电流0.060 mA(分辨率1μA)）到负载电流（200.0 A）都能对应
间歇泄露电流可视化（需搭载选件无线适配器Z3210）
带波形/RMS输出功能，外部电源功能
适用于Z3210
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 解决方案
- 常见问题
● 对应无线化！可以与智能手机、平板设备进行数据传输（需搭载选件无线适配器Z3210）
● 测量值通过无线形式，直接传输到Excel?表单中（需搭载选件无线适配器Z3210）
● 新设计的传感器可以正确检查出泄漏电流（直径φ40 mm为止）
● 从泄漏电流到负载电流都能对应测试
● 符合国际泄漏电流钳标准IEC / EN 61557-13中所规定的性能标准
● 对应漏电故障·绝缘管理
● 器功能缩短合格与否判定时间
● 输出功能（波形/RMS）与记录仪组合、记录波形和变动
● 使用具有外部电源功能AC适配器（选件）、从而实现长时间的连续测量
CAT III 300 V
-

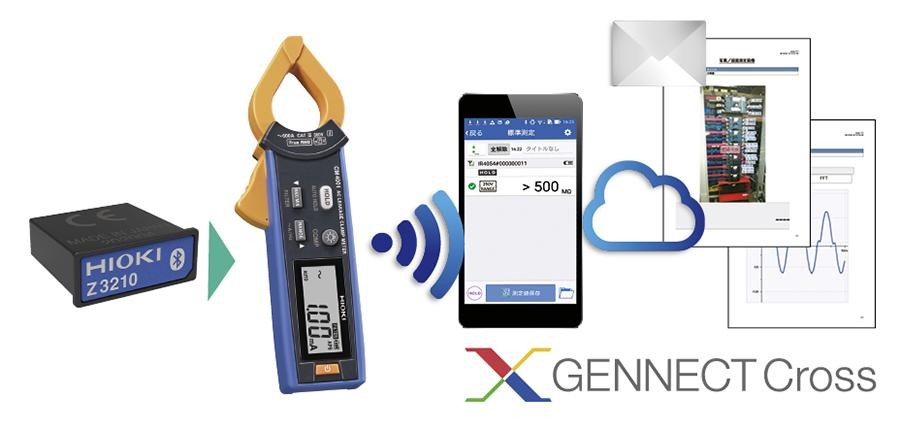

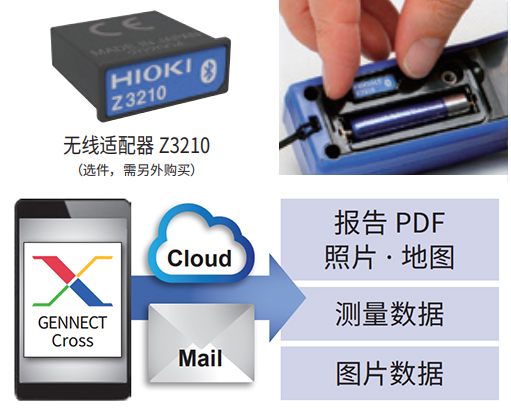

支持无线化，无线通信功能更加方便支持可选的无线适配器Z3210。
将测量值传输到智能手机或平板电脑，可以使用现场照片和图纸快速制作报告。
点击此处了解 Z3210的详细信息 -
传输至专用免费软件 GENNECT CrossGENNECT Cross是6686体育测量仪器专用的免费应用程序，可进行测量结果的确认、管理、及其报告的制作。也可在终端将测试结果传输到测量现场的照片或工程图纸上、输入手写笔记等，在现场就能流畅得进行数据管理。
※通过无线适配器Z3210使用Bluetooth?通讯。
点击此处了解 GENNECT Cross 的详细信息
此外，使用HIOKI云服务GENNECT Cloud，实现数据的共享和管理。
点击此处了解 GENNECT Cloud 的详细信息 -

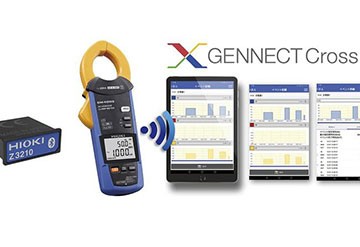

与选件无线适配器Z3210配套使用实现无线化 无线通信功能 轻松实现间歇性漏电可视化与选件无线适配器Z3210配套使用。可以将测试值传输到智能手机或者平板设备，从而简单高效得确认漏电发生的地方和时间。
-
测量值传输到Excel表单中测量数据可直接传输到Excel文件中。打开Excel?文件，选择单元格进入待机状态。按下Hold键，测量仪器的显示的数据内容将被传送并导入到被选择的单元格中。
※ 通过无线适配器 Z3210可实现Bluetooth?通讯。 -

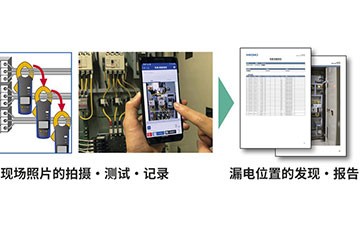

「照片绘制功能」用于追查经常性发生漏电的情况测试位置的照片和测量值可配套记录。可以尽早切实得锁定发生漏电的位置。
-

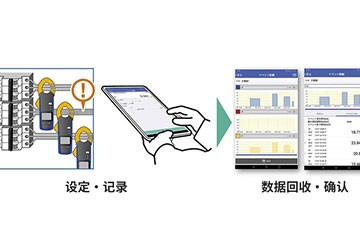

「事件记录功能」可用于追查间歇性漏电内存中记录事件信息（时间和电流值）。使用平板电脑或智能手机收集数据从而确认检查是否有漏电情况的发生。
-

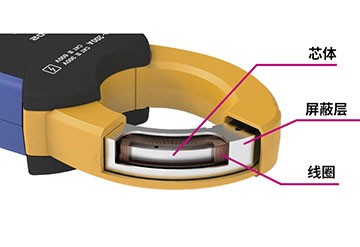

新设计的传感器可以正确检测出微小的泄漏电流（IEC/EN 61557-13为基准）芯体和屏蔽层都采用了高透磁率的磁性材料。此外、CT传感器采用了线圈构造。符合漏电电流钳的国际标准IEC/EN 61557-13中规定的标准。
-

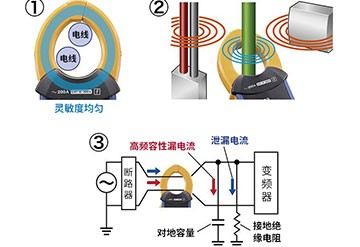

高精度的泄漏电流测量钳口测量灵敏度均匀：
①受导线位置的影响较�。⑶伊阆嗟缌鞯牟饬孔既罚�
②不受外部磁场的影响：准确测量出微小泄漏电流；
③消除高频电流的影响：可以使用类似于漏电断路器的频率特性来测量漏电流。 -

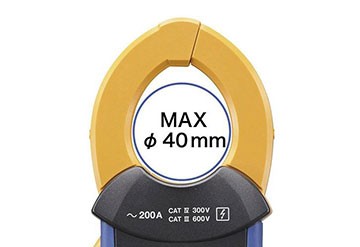

可对应测量的导体直径 最大φ40 mm钳口测量导体的最大直径为φ40 mm。可夹住粗线缆或同时测量数根线缆。
-

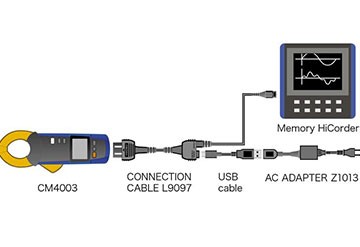

输出功能和外部电源功能、从而实现长时间的连续测量搭载波形/RMS输出功能。输出功能（波形/RMS）与记录仪组合、记录波形和变动。外部电源功能、使用AC适配器（选件）就能实现长时间的测量。
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 交流电流量程 | 6.000 mA, 60.00 mA, 600.0 mA, 6.000 A, 60.00 A, 200.0 A, 6量程,真有效值整流 基本精度 45 Hz - 400 Hz: ±1.0% rdg ±5 dgt (6.000 mA?6.000 A), ±1.5% rdg ±5 dgt (60.00 A, 200.0 A) 基本精度 15 Hz - 45 Hz, 400 Hz - 2 kHz: ±2.0% rdg ±5 dgt 精度规格范围 0.060 mA ～ 200.0 A |
|---|---|
| 交流电压量程 | 无 |
| 频率量程 | 15.0 Hz ～ 2000 Hz |
| 波峰因数 | 3 (200.0 A量程以外), 1.5 (200.0 A 量程) |
| 过滤功能 | ON时截止频率 180 Hz ±30 Hz (-3 dB) |
| 输出功能 | RMS (真有效值输出), WAVE (波形输出) |
| 谐波 | [安装 Z3210 时] 可以测量到电流中的谐波电平/含量/总谐波失真最高30次 * 可以用应用软件（GENNECT Cross）显示 |
| 其他功能 | 最大/ 最小/ 平均/ 波峰最大值/ 波峰最小值的显示,显示值Hold,自动Hold,背景灯, 自动节电功能, 蜂鸣声,事件件数显示, 比较器, 简单事件记录, 冲击电流测试 |
| 显示 | 显示更新率: 5次 / 秒 |
| 电源 | 5号碱性电池 (LR6) ×2,连续使用时间： 48 h (未装配Z3210时), 30 h (和Z3210配套使用时，无线通信) AC适配器 Z1013 (DC 5 V, 2.6 A) |
| 可对应测量的导体直径 | φ40 mm以下 |
| 尺寸?重量 | 64W × 233H × 37D mm, 400 g |

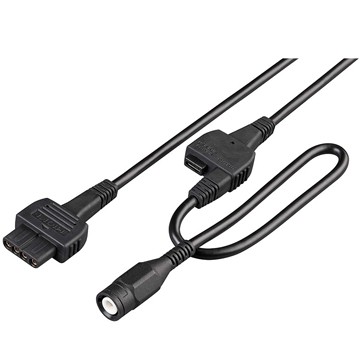

| 附件 | 连接线L9097 ×1, USB连接线 ×1, 携带包 C0203 ×1, 说明书 ×1, 使用上的注意 ×1, 5号碱性电池 (LR6) ×2 |
