● 开路电压Open-circuit Voltage (Voc) 当光伏面板没有电流输出时，也就是处于开路状态下的电压。

● 短路电流Short-circuit current (Isc) 将光伏电池的正负极直接短路时，所流过的电流。

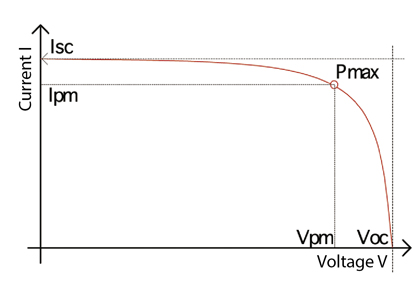

● 最大功率点Maximum Power Point (Pmax) 在光伏电池的I-V曲线上，电流和电压的乘积所得到的功率曲线上存在一个最大值点，这个点对应的功率就是最大功率点。

● 最大功率点电压Voltage at Maximum Power (Vpm) 在光伏电池的I-V曲线上，对应最大功率点的电压值，称为最大功率点电压。

● 最大功率点电流Current at Maximum Power (Ipm) 在光伏电池的I-V曲线上，对应最大功率点的电流值，称为最大功率点电流。

根据 IEC62446-1 标准进行电池组串电流测试

IEC62446-1标准描述了光伏系统中电池组串电流的测量方法。验证光伏系统中串联连接的光伏组件或光伏电池组串的电流特性，确保其在正常工作条件下的电流输出符合标准要求。光伏电池组串的电流测试包含短路电流测试和运行电流测试。

短路电流测试

光伏电池组串的短路电流（Isc）是指当电池组串的正负极短接在一起时流动的电流，并且是电池组串的最大电流值。

当光伏板连接到诸如逆变器或太阳能充电控制器之类的设备时，短路电流（Isc）值可用于确定该面板所能承受的最大电流量。由于存在电弧飞溅风险，不建议使用数字万用表（DMM）的电流端直接进行测量。

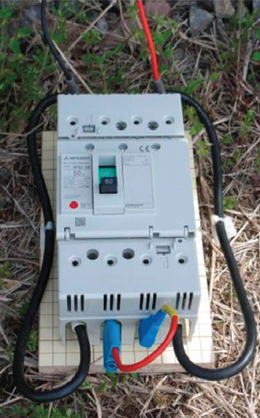

可以使用AC/DC钳形表来测量光伏组件的短路电流（Isc）。但是，光伏电池在有太阳光照射时会有较大的测量电流，并且当大量电池串联时会产生高电压，存在一定的危险性。因此，针对光伏电池短路的情况，必须选用使用合适的工具，譬如大容量的断路器。

运行电流测试

对光伏电池组串运行电流的测量是在对组串进行检查时开展的。通过测量运行电流，能够核查该组串是否处于运行状态。对于一个由数量相同且类型相同的组件构成的多串光伏系统而言，各个组串的电流值几乎是一样的。如果某一组串出现异常情况，那么其电流值会与其余、组串的电流值存在显著差异。这样，通过对比各个组串的电流值，就能够发现异常情况。

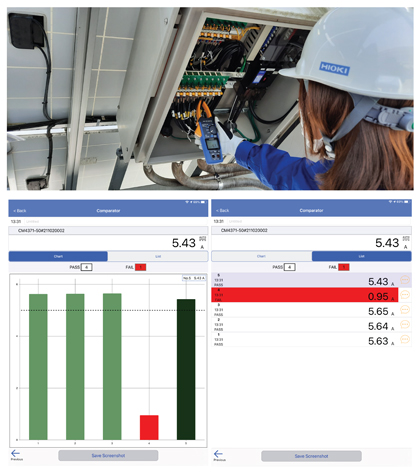

通过HIOKI6686体育产品的组合，将无线适配器Z3210安装在AC/DC钳形表上，即可实现蓝牙连接。然后使用免费应用程序（APP） “GENNECT Cross”，可以通过比较值来判定合格与否，进而能够轻松判断电池组串运行电流的情况。 逆变器运行时的最大功率点对应的电流值，即最大功率点电流（Ipm），同样很重要。该数值也可以使用钳形表进行测量。

用于串电流测量的仪器

使用无线适配器Z3210

钳形表除了能测量电流外，还可以测量电压。它能够测量开路电压（Voc）以及逆变器最大功率点电压（Vpm）。直流高压测试探头P2010可用于测量高达2000V的直流电，有了它，就能轻松应对高压光伏系统的测量。此外，上述仪器可以通过蓝牙将测量结果发送至移动设备，大大节省了报告制作的时间和精力。
