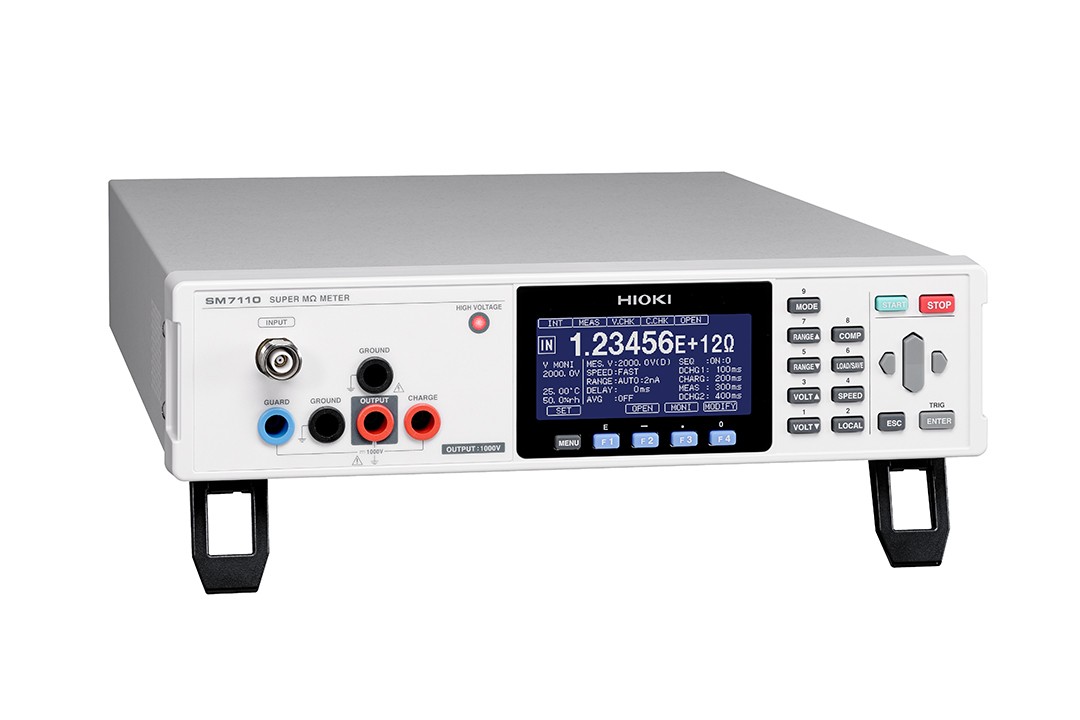

    高阻计SM7110

    返回上一页
    使用方法多种多样，最大1000V，最快6.4ms高阻计
    最快6.4ms的高速测量 输出电压1000V 电阻2×10^19Ω最大显示 电流0.1fA分辨率
    询价预约
    • 3年质保
    • USB2.0
    • GP-IB
    • RS-232C
    • CE

    ● 实现了是以往产品300倍的抗干扰功能
    ● 最快6.4ms的高速测量
    ● 作为皮安表使用进行低电容检查
    ● 最高2×10^19 Ω显示，最小0.1fA分辨率
    ● 标配EXT I/O, RS-232C, GP-IB, USB
    ● 静电计、皮安表、IR表，可以自由安排

    主机不带测试探头，请根据测量用途购买选件中的探头。
    与现有电极配套使用时必须购买选件中的转换适配器Z5010。
    • 多种使用方法的超绝缘计

      超绝缘计是一种能够作为IR表、静电计等高电阻计，以及作为皮安表这种微小电流计来使用，使用方法非常丰富的测量仪器。
      而且，HIOKI自行设计的悬浮式电路，能不受测量环境影响进行稳定测量，并且运用在产线中实现高速测量。
      2000V输出 SM7120

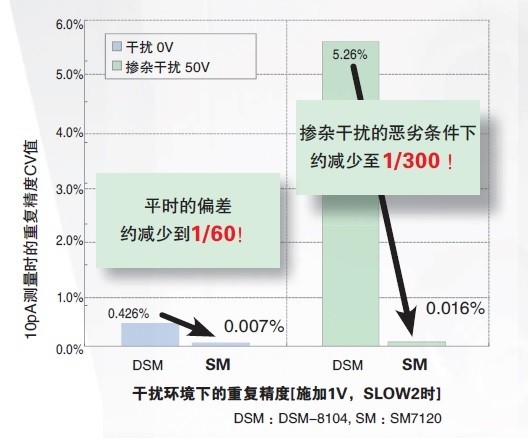

    • 偏差1/60，抗噪音性能300倍

      通过全新的SM悬浮式电路和三轴连接器的组合，大幅提高抗噪音性能。

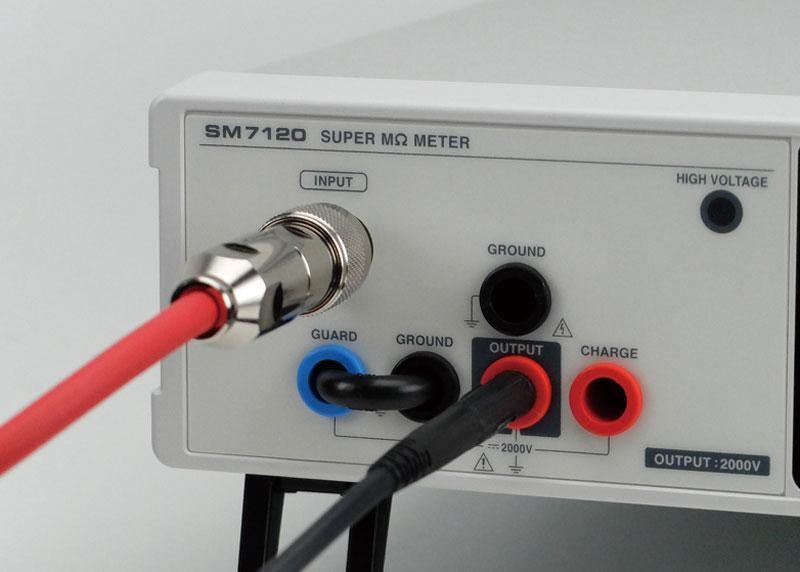

    • 采用大口径三轴连接器

      SM7110/SM7120采用了16mm大口径的三轴连接器。
      兼顾抗噪音的稳定性和高压检查时的安全性

    • 最快6.4ms的高速检查

      6.4ms=测量4.1+接触检查2.3ms
      高速检查和最大50mA的预充电功能的组合可以实现高产量的MLCC检查。

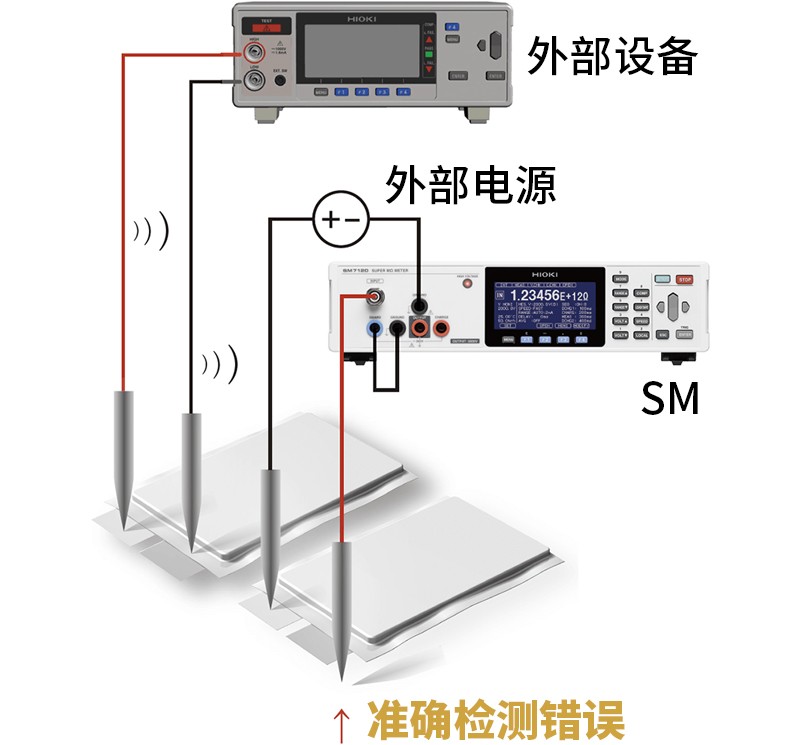

    • 皮安表模式也能使用的高性能接触检查

      如皮安表一样搭载了在使用外部电源的测量中也能使用的接触检查功能。
      对应范围从0.1pF到由阈值决定的低电容。
      可以选择用于检查的频率，因此在现场也能够使用多个测量仪器进行检测。

    • 输出电压从最小0.1V到最大1000V，能够以0.1V为单位任意设置

      输出电压从最小0.1V到最大1000V，能够以0.1V为单位任意设置。

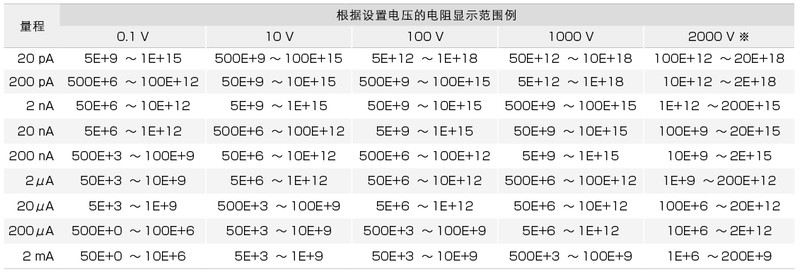

      [设置电压和电阻显示范围的例]
      根据电流量程的不同，电阻的显示范围不同。电流量程设置为自动并使用电阻显示模式时需要注意。

    • 产品使用例

      用于陶瓷元件的絶縁劣化试验
      贴片电容的IR测量
      MLCC（多层陶瓷电容器）的绝缘测量
      光伏电池薄膜的绝缘测量
      噪音滤波器的绝缘（高阻）测量
      液晶设备的绝缘测量
      涂层（涂料）的表面电阻率测量
      外壳的带电度的测量
      二极管的微小泄漏电流测量
      光电耦合器的初级/次级绝缘（高电阻）测量
      打印机墨粉辊轴的绝缘测量
      用于针对半导体厂家的绝缘密封件的评估试验

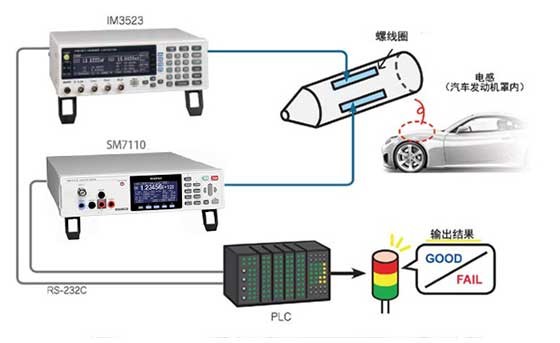

      用于组装在贴片机、分选机、自动化设备中

    基本参数(精度保证时间1年，调整后精度保证时间1年)

    测量通道数1ch
    直流电流测量(精度)20 pA量程(分辨率 0.1 fA), 精度 ±(2.0% of rdg. +30 dgt.)
    200 pA量程 (分辨率1.0 fA), 精度±(1.0% of rdg. +30 dgt.)
    2 nA量程 (分辨率10 fA), 精度±(0.5% of rdg. +20 dgt.)
    20 nA量程 (分辨率100 fA), 精度±(0.5% of rdg. +10 dgt.)
    200 nA量程 (分辨率1 pA), 精度±(0.5% of rdg. +10 dgt.)
    2 μA量程 (分辨率10 pA), 精度±(0.5% of rdg. +10 dgt.)
    20 μA量程 (分辨率100 pA), 精度±(0.5% of rdg. +10 dgt.)
    200 μA量程 (分辨率1 nA), 精度±(0.5% of rdg. +10 dgt.)
    ※2 mA量程 (分辨率10 nA), 精度±(0.5% of rdg. +30 dgt.)
    (1) 测量速度设置: SLOW2=内部累积时间为13PLC时
    (2) 温度范围: 23 ±5℃ 湿度 85% rh以下
    (3) 2 mA量程仅在测量速度FAST时才能选择
    电阻显示范围1×10 ^3 Ω ?2×10 ^19 Ω
    ※电阻测量精度由电流量程精度和电压设置精度规定
    电压设置范围 (精度)[SM7110,SM7120共通]
    0.1～100.0 V, 分辨率100 mV, 精度 设置的±0.1%±0.05% f.s.
    100.1～1000 V, 分辨率1 V, 精度 设置的±0.1% ±0.05% f.s.
    限流器0.1～250.0 V: 5/ 10/ 50 mA, 251～1000 V: 5/ 10 mA, 1001V～： 1.8mA
    测量时间设置延迟时间: 0～9999 ms
    功能比较测量，偏差测量，表面电阻率测量，体积电阻率测量，电压监视器，接触检查
    编程功能有10种放电-充电-测量-放电的测量序列可编程
    显示LCD显示(30位，8行)、背光、高压警告显示
    接口GP-IB, RS-232C, USB, EXT I/O
    电源AC100～240 V, 50/60 Hz, 45 VA
    体积及重量330W × 80H × 400D mm, 6.7 kg
    附件电源线 ×1, 使用说明书 ×1, 短路插头, CR-R (各种驱动)
    可配套使用的产品（2022年5月）
    • 5通道绝缘检测系统CN067
      5通道绝缘检测系统CN067

      绝缘特性测试系统

      查看详情>>
    电极 / 保护盒

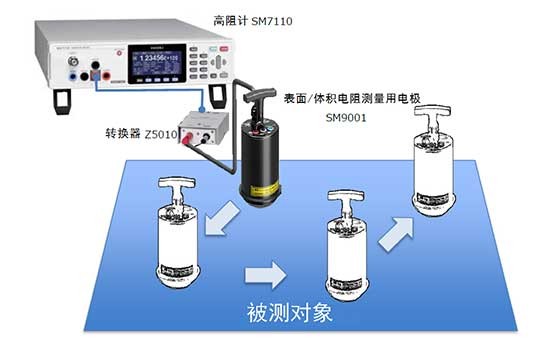

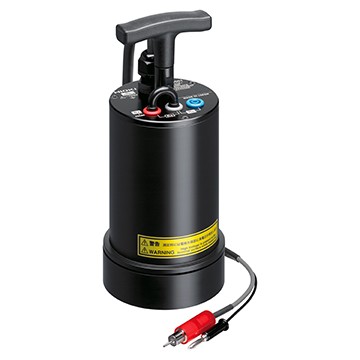

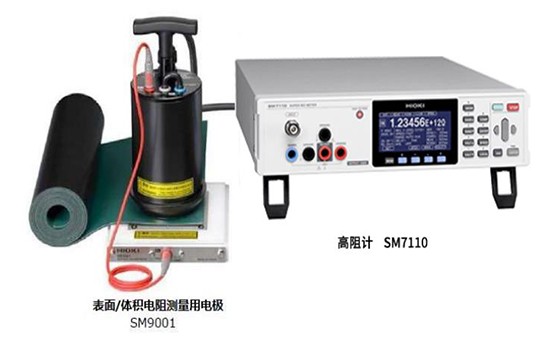

    • 表面/体积电阻测量用电极SM9001
      表面/体积电阻测量用电极SM9001

      非CE标识产品。 外形尺寸: φ100×223mm 重量:2.5kg，线长:1m

      查看详情>>
    • 插片电容测试用电极接口SME-8360
      插片电容测试用电极接口SME-8360

      高阻计选件电极

      查看详情>>
    • 平板测试用电极SME-8310
      平板测试用电极SME-8310

      高阻计选件电极

      查看详情>>
    • 平板测试用电极SME-8311
      平板测试用电极SME-8311

      平板样品的固有阻抗测量用电极

      查看详情>>
    • 表面阻抗测量用电极 SME-8302
      表面阻抗测量用电极 SME-8302

      可以测量树脂形成，橡胶加工品形状的曲线形测试物的表面电阻。 电极间隔为10mm的 1010

      查看详情>>
    • 表面电阻测试用电极 SME-8301
      表面电阻测试用电极 SME-8301

      电极前段压住被测物体，就可以测量被测物的表面电阻。 主要与SM-8213一起使用，测量非经

      查看详情>>

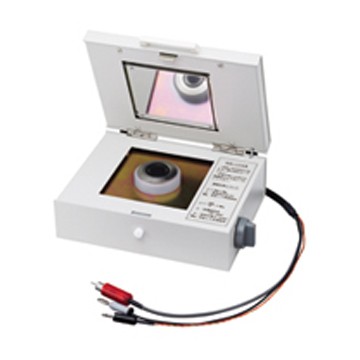

    • 液体测试用电极 SME-8330
      液体测试用电极 SME-8330

      高阻计选件电极

      查看详情>>

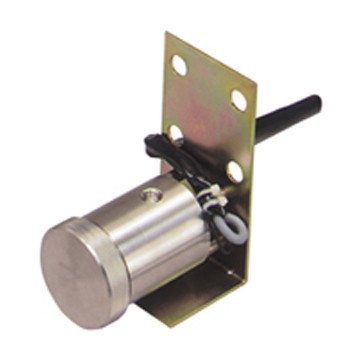

    • 连续液体样品测试电极SME-8335
      连续液体样品测试电极SME-8335

      可以测量流动机油与干净液体的绝缘电阻测试。 电极由金属片固定，要求1/4NPT结合。 容量

      查看详情>>

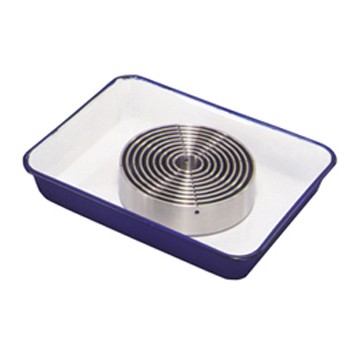

    • 水银SME-8322
      水银SME-8322

      用于平板样品的不锈钢的水银电极。 每段包含9个直径20mm的环至20个直径100mm的环。

      查看详情>>

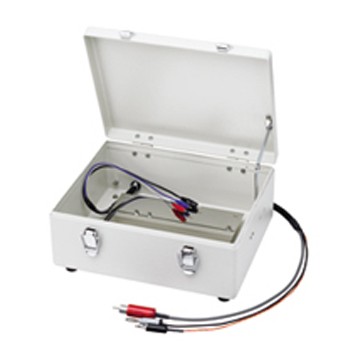

    • 屏蔽箱SME-8350
      屏蔽箱SME-8350

      高阻计选件屏蔽箱

      查看详情>>

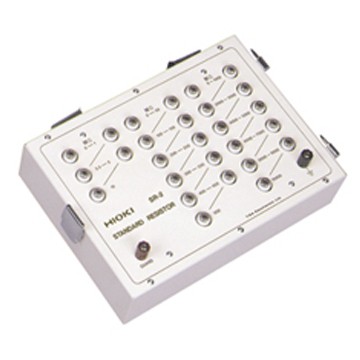

    • 电阻箱SR-2
      电阻箱SR-2

      高阻计用的校正电阻箱。 超绝缘计主机与确保安全的保护构造。 最高使用电压：DC1000V。

      查看详情>>
    其他

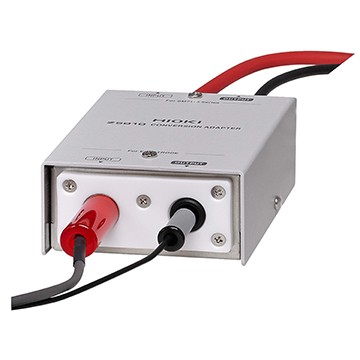

    • 转换适配器Z5010
      转换适配器Z5010

      连接SM7110/SM7120和电极及屏蔽箱

      查看详情>>

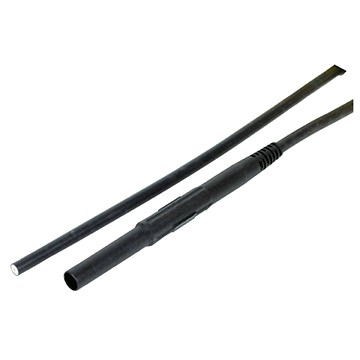

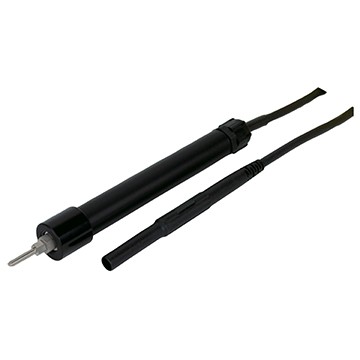

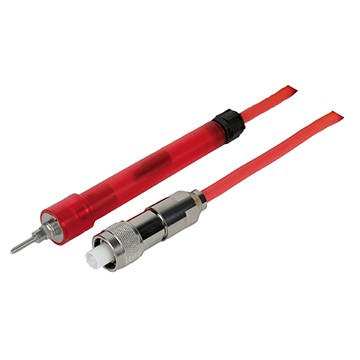

    • 内部连接线 DSM8104F
      内部连接线 DSM8104F

      DSM8104F 0.1m

      查看详情>>

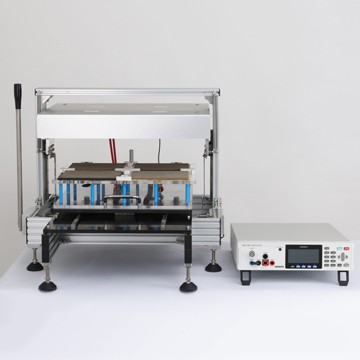

    • 4ch绝缘测试系统 CN046
      4ch绝缘测试系统 CN046

      功率半导体陶瓷基板测试系统，施加高压，微小电流测量0.1fA分辨率，需订制

      查看详情>>

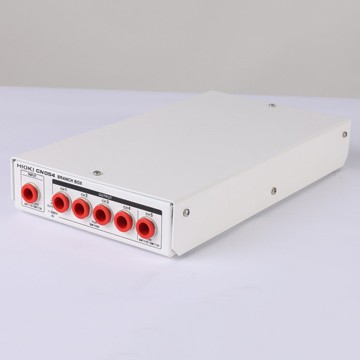

    • 高压继电单元 CN054
      高压继电单元 CN054

      高阻计多路扫描单元，支持SM7110，SM7120，SM7420

      查看详情>>

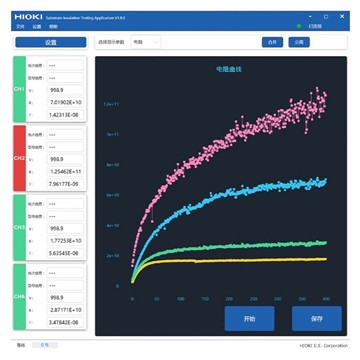

    PC通讯
    PC链接相关
    产品样本 使用说明书 通讯指令 产品外观图 在线培训视频 软件下载
    编号
    类别
    型号
    名称
    备注
    类型
    大小
    更新时间
    点击
    1729
    单品样本
    涉及较多产品
    高阻计SM7110、SM7120、SM7420
    pdf
    2.46 MB
    2024-10-28
    2080
    系列/应用样本
    涉及较多产品
    半导体行业测量 解决方案
    pdf
    3 MB
    2023-08-09
    1939
    系列/应用样本
    涉及较多产品
    多通道测试方案
    pdf
    1.48 MB
    2024-12-16
    1882
    系列/应用样本
    涉及较多产品
    电池行业应用样本
    pdf
    6.06 MB
    2023-09-05
    HIOKI智测会欢迎您！

    您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、6686体育技报&技术资料、在线培训视频，请先注册会员获取权限。

    如若您已加入会员，欢迎您点击登录进入会员后台！

    HIOKI智测会欢迎您！

    您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、6686体育技报&技术资料、在线培训视频，请先注册会员获取权限。

    如若您已加入会员，欢迎您点击登录进入会员后台！

    HIOKI智测会欢迎您！

    您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、6686体育技报&技术资料、在线培训视频，请先注册会员获取权限。

    如若您已加入会员，欢迎您点击登录进入会员后台！

    HIOKI智测会欢迎您！

    您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、6686体育技报&技术资料、在线培训视频，请先注册会员获取权限。

    如若您已加入会员，欢迎您点击登录进入会员后台！

    型号
    品名
    文件
    记述
    容量
    备注
    SM7110
    高阻计
    版本升级（需要注册）
    2.12MB
    SM7110
    SM7120
    SM7420
    高阻计
    使用电脑处理数据
    2.49 MB

    高阻计SM7110、SM7120主机升级Main V1.13、Sub V2.03 / Main V2.13、Sub V3.02（2025年4月）

    1. 概要

    ?使用「SM7110V113EN.zip」将Main CPU升级为版本V1.13。(SM7110, SM7120专用)

    ?使用「SM7110V213EN.zip」将Main CPU升级为版本V2.13。(SM7110, SM7120专用)

    ?仪器的Main或Sub版本与上述版本相同时，不需要升级该CPU的版本。

    ?版本升级不会初始化设备设置。

    另外，不需要通过版本升级进行重新调整检查。


    2.升级注意事项

    版本升级因仪器的Main CPU版本而异。 升级之前，请确认设备的版本。

    ?Main的版本为V1.00～V1.11的SM7110、SM7120

    请在「SM7110V113EN.zip」中进行版本升级。

    请不要在「SM7110V213EN.zip」中进行版本升级。

    ?Main的版本为V2.00～V2.11的SM7110、SM7120

    请在「SM7110V213EN.zip」中进行版本升级。

    请不要在「SM7110V113EN.zip」中进行版本升级。
