● 实现了是以往机型300倍的抗干扰性能
● 最快6.4ms的高速测量
● 通道独立低电容接触检查
● 最大显示2×10^19 Ω，最小分辨率0.1 fA
● 标配EXT I/O、RS-232C、GP-IB、USB

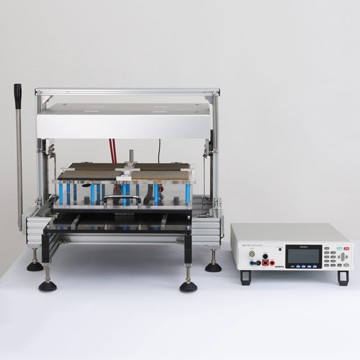

● 适合于安装在自动设备中，构建简单的MLCC泄漏电流检查线
不标配测试用探头。请根据测试目的另外购买选件中的探头。
-

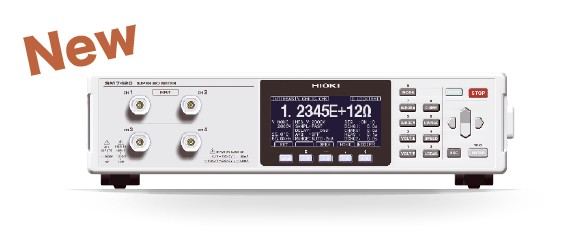

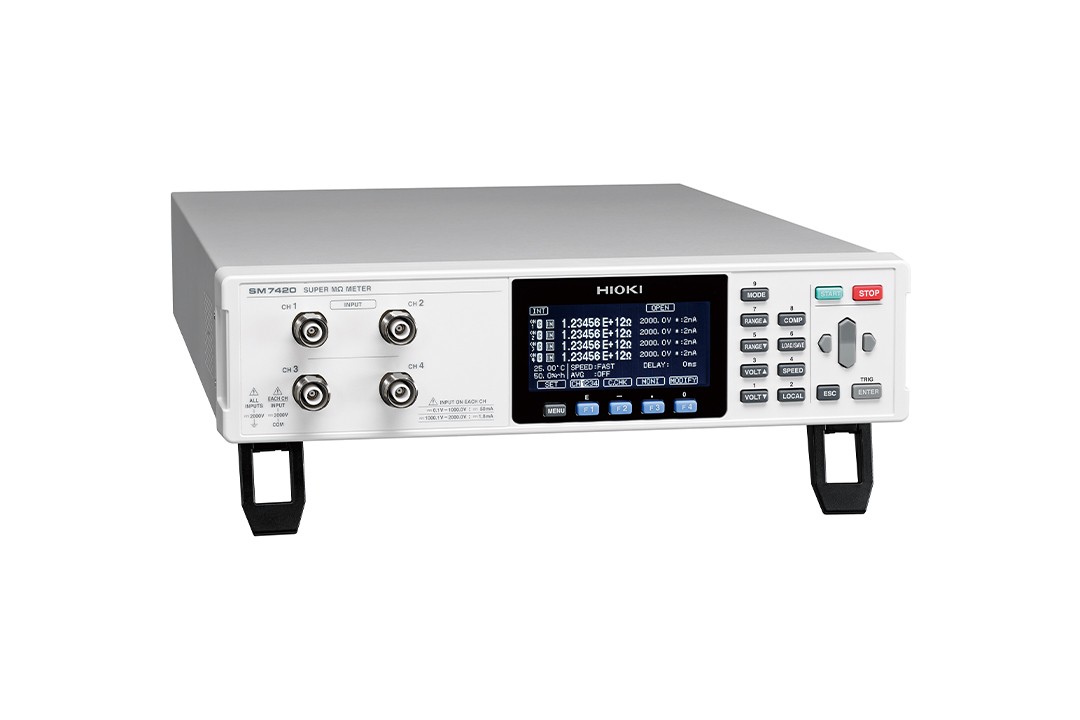

20PΩ测量SM7120中4CH机型登场保留SM7120的抗干扰和测量功能，专门测量微小电流的4CH机型全新登场。 这是适用于组装至自动设备中的高速机型，比如MLCC检查的批量生产检查等。
-

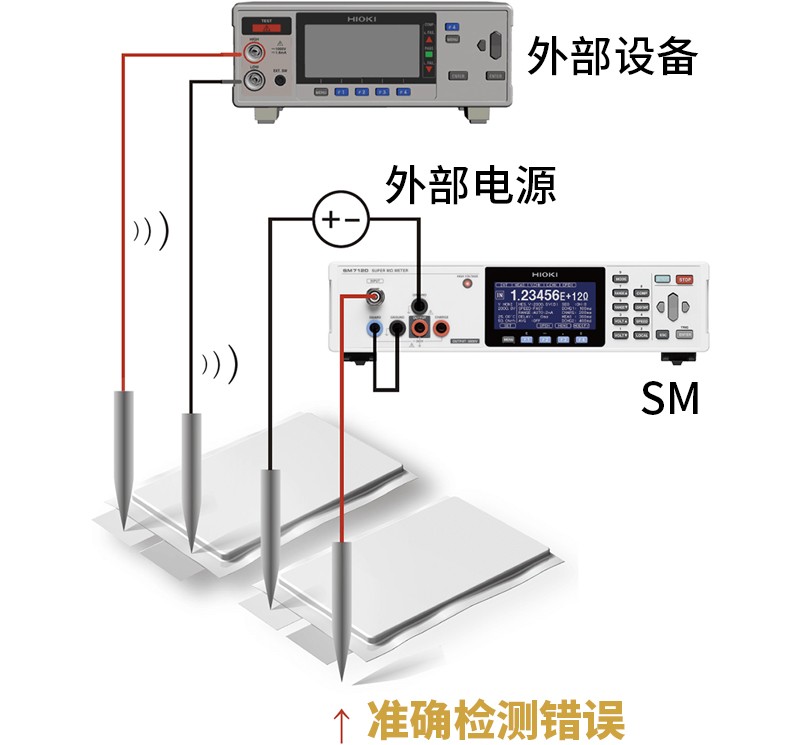

搭载接触检查功能的皮安表标配了接触检查功能。
通过和外部电源组合使用的微小电流测量功能，可以实现接触检查，因此组装时可以放心使用。无需过多的尝试，提高整体的工时。 4通道单独检查，可以设置频率和延迟时间，因此能够做符合产线设计的细微调整。 -

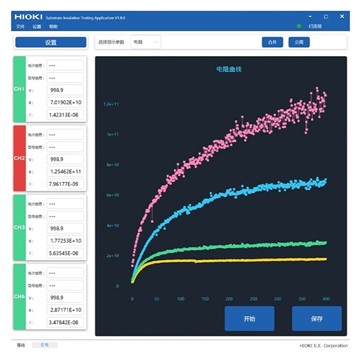

可在软件中保存设置和上传备份通过采样应用程序，可将测量条件一键保存，无需在每次维修或校准时重复复杂设置。
· 主机的参数设定
· 间隔测量（按指定时间间隔自动采样）
· 电压扫描测量（可变电压测量）
· 回车键触发单次测量
· 获取测量值并保存为 Excel 或 CSV 格式
· 图表显示
· 通信指令收发测试
· 主机设置的备份与恢复
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 测量通道数 | 4ch |
|---|---|
| 直流电流测量(精度) | 20 pA量程 (分辨率 0.1 fA), 精度 ±(2.0% of rdg. +30 dgt.) 200 pA量程 (分辨率1.0 fA), 精度±(1.0% of rdg. +30 dgt.) 2 nA量程 (分辨率10 fA), 精度±(0.5% of rdg. +20 dgt.) 20 nA量程 (分辨率100 fA), 精度±(0.5% of rdg. +10 dgt.) 200 nA量程 (分辨率1 pA), 精度±(0.5% of rdg. +10 dgt.) 2 μA量程 (分辨率10 pA), 精度±(0.5% of rdg. +10 dgt.) 20 μA量程 (分辨率100 pA), 精度±(0.5% of rdg. +10 dgt.) 200 μA量程 (分辨率1 nA), 精度±(0.5% of rdg. +10 dgt.) ※2 mA量程 (分辨率10 nA), 精度±(0.5% of rdg. +30 dgt.) (1) 测量速度设置 SLOW2=内部累积时间设为13PLC时 (2) 温度范围 23 ±5℃ 湿度 85% rh以下 (3) 2 mA量程时只能在测量速度为FAST时选择 |
| 电阻显示范围 | 50 Ω ?2×10 ^19 Ω ※电阻测量精度由电流量程精度和电压设置精度规定 |
| 电流限制 | 0.1?250.0 V: 5/ 10/ 50 mA, 251?1000 V: 5/ 10 mA,1001V?： 1.8mA |
| 测量时间设置 | 延迟时间: 0～9999 ms |
| 功能 | 通道独立接触检查、通道独立线长补偿、通道独立治具电容开路补偿、比较器 |
| 显示 | LCD显示(30位，8行)、背光、高压警告显示 |

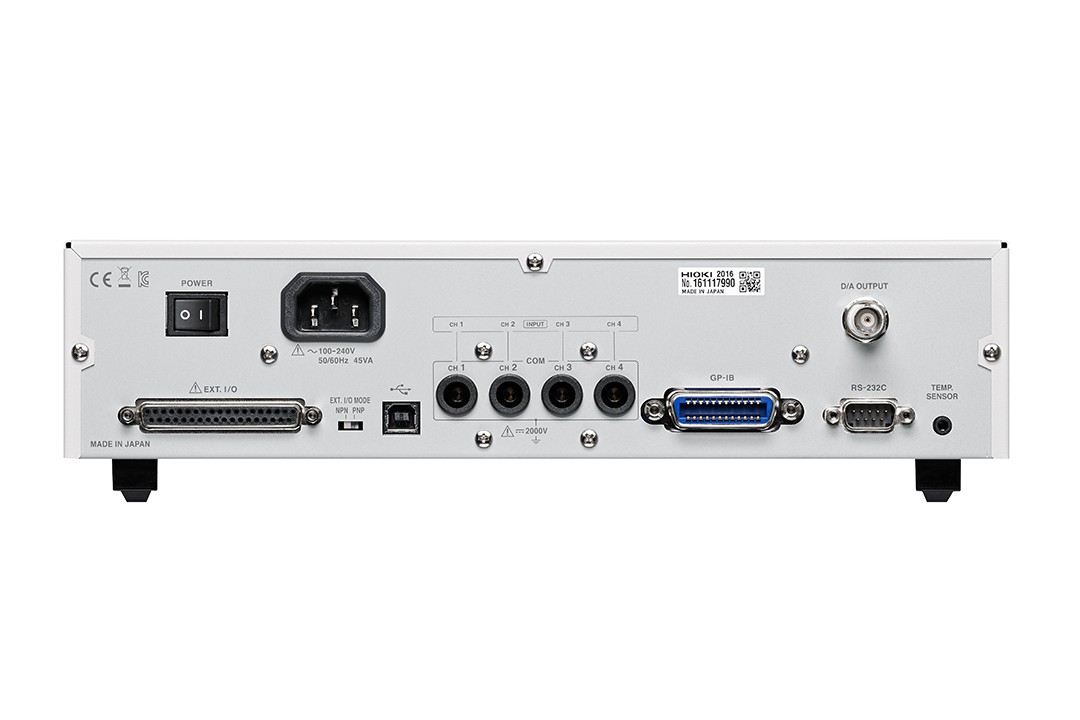

| 接口 | USB, RS-232C, GP-IB |
| 电源 | AC100?240 V , 50/60 Hz, 45 VA |
| 体积及重量 | 330W × 80H × 450D mm, 6.5 kg |
| 附件 | 电源线×1, 使用说明书×1, CD (通讯指令说明书, USB驱动)×1, EXT I/O用公头连接器×1 |
其他

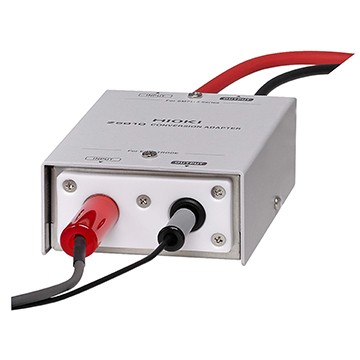

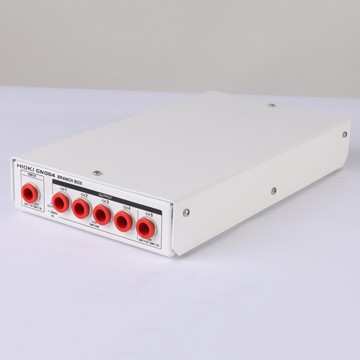

转换适配器
可配套使用的产品（2022年5月）

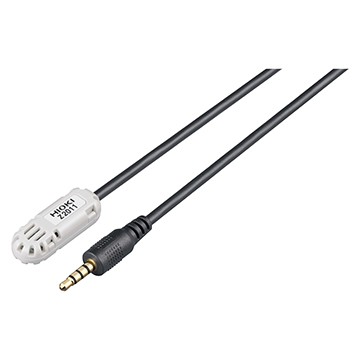

湿度传感器
PC通讯

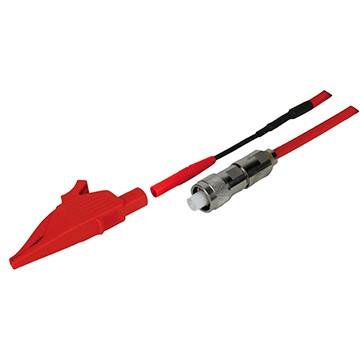

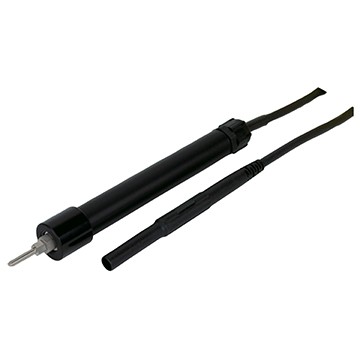

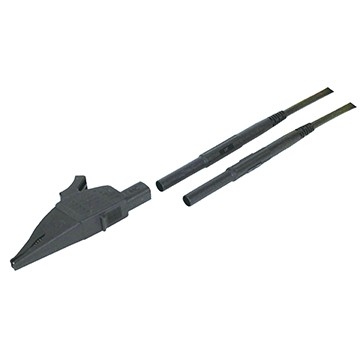

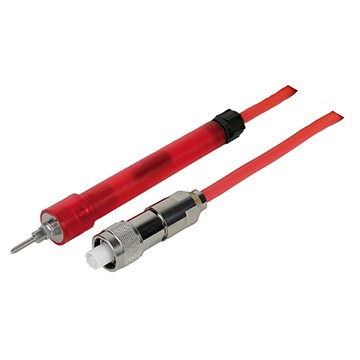

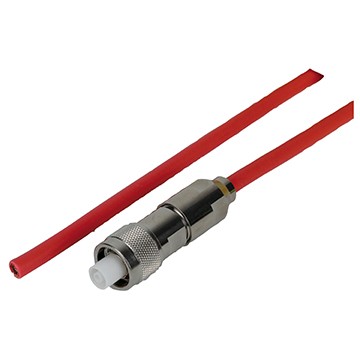

测试线
