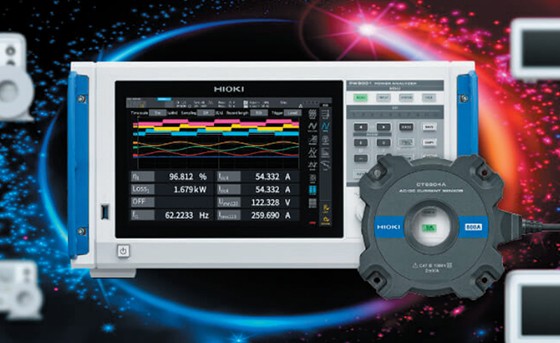

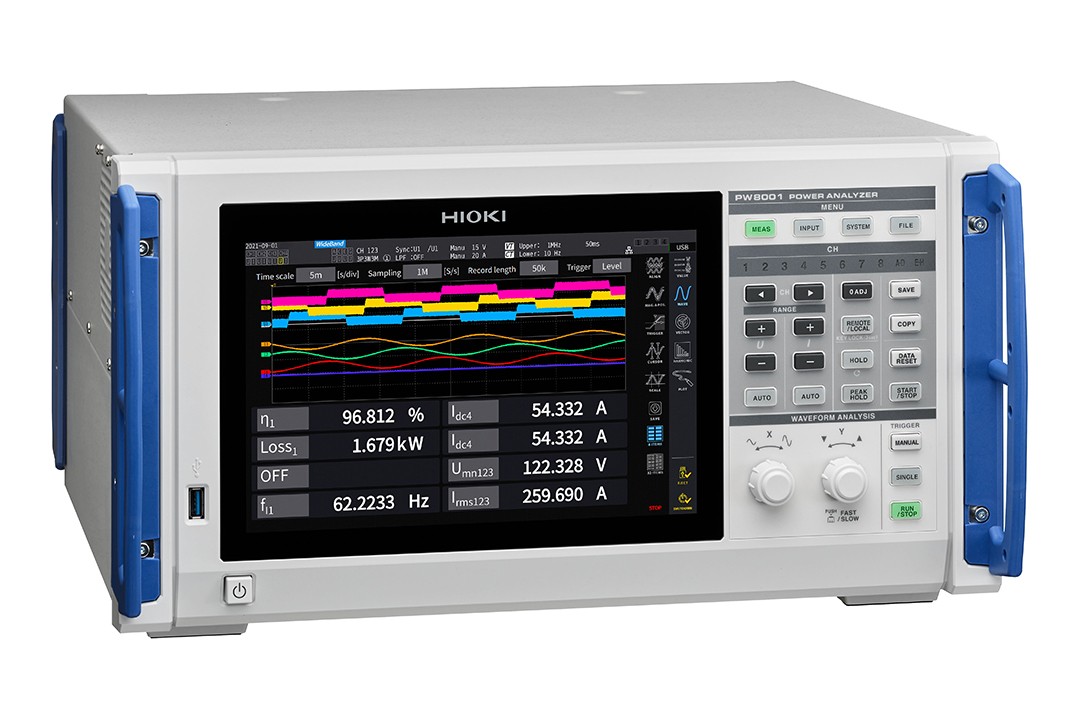

焕新升级！功率分析仪PW8001 Ver2.0点击查看详情
LVRT分析软件CN056免费试用活动进行中，点击填写申请表
?准确评估功率转换效率的高级别测量精度基本精度,±0.03％，DC精度±0.05％，50 kHz精度±0.2％*1
?通过优秀的抗干扰性和功率谱分析功能准确捕捉高频功率损耗，采样率18bit，抗干扰性（CMRR）110dB/100kHz*1
?使用最高精度测量时，数据能够保持1ms更新
?采用2种输入单元构建适合的测量系统
?通过光口实时同步两台主机。最多可测量16ch，对每个ch进行设定分析*2
?自动补偿电流传感器的相位特性
?同时分析4台电机（需选件）
?将测量数据整合到CAN网络（需选件）
?安全评估高压的直流线路
DC 1500 V CAT II/ DC 1000 V CAT III*3
*1：输入单元使用U7005时
*2：BNC同步仅用于获取数据
*3：输入单元使用U7001时
-

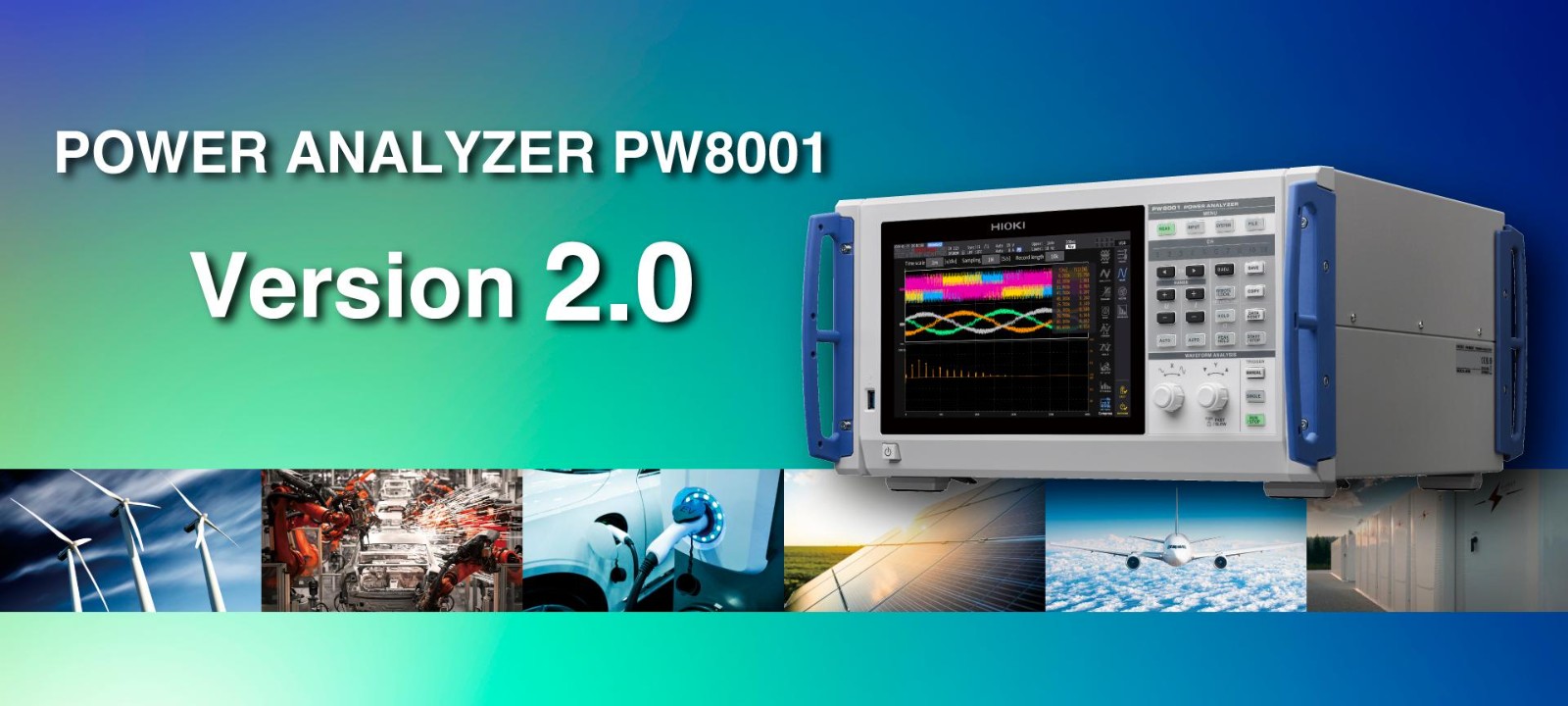

焕新升级！功率分析仪PW8001 Ver2.0新搭载了用于高频功率损失分析的强大分析功能【功率谱分析( PSA )功能】！
此外，最新版本还具备光口、IEC谐波、闪变等创新功能。
点击查看详情
-

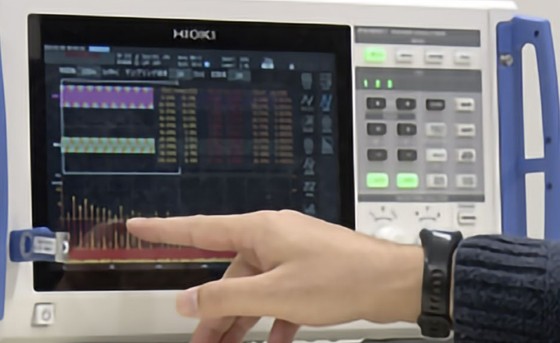

新功能介绍视频-什么是用于变频器电机损耗分析的PSAPW8001 的功率谱分析 (PSA) 可按频率将有功功率分开，提供损耗因素的线索。该分析功能可用于评估热能、声能以及振动减少措施的有效性。
-
产品介绍视频 -

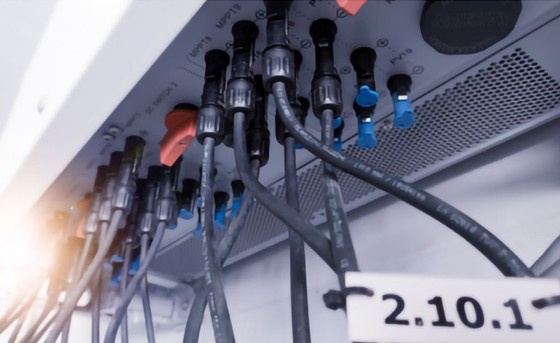

新功能介绍视频-仿佛拥有16个通道的功率分析仪如此2台PW8001（每台安装8个输入单元时）就可以像16通道的功率计一般工作，四轮轮毂电机，13MPPT电路的PV逆变器等测量机器间没有数据更新时差，可获得稳定的功率测量结果。
-

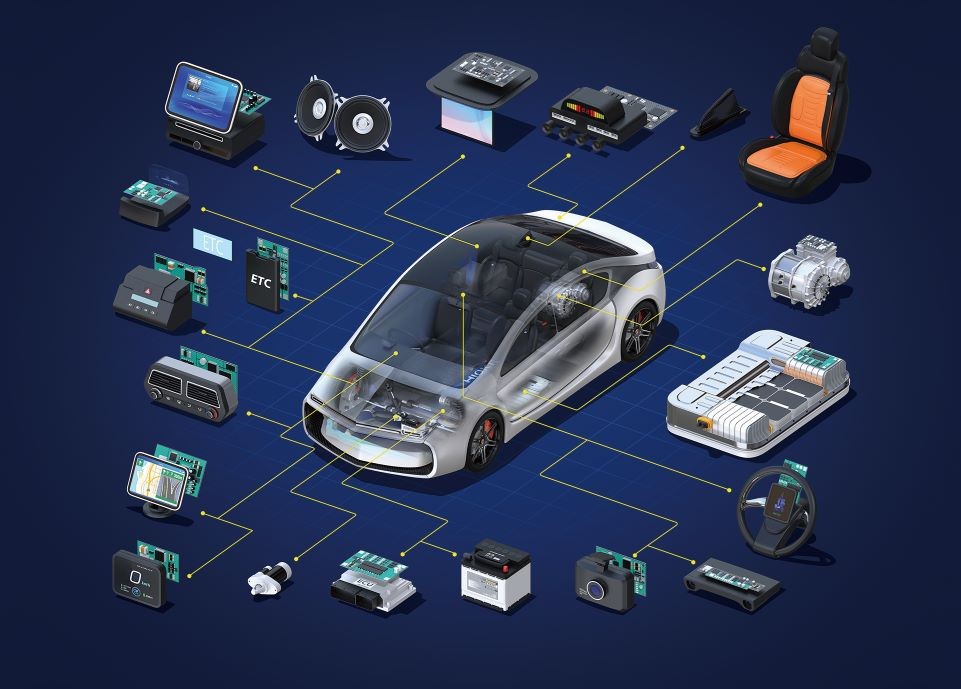

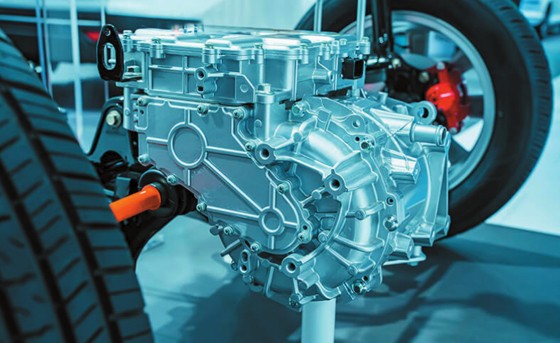

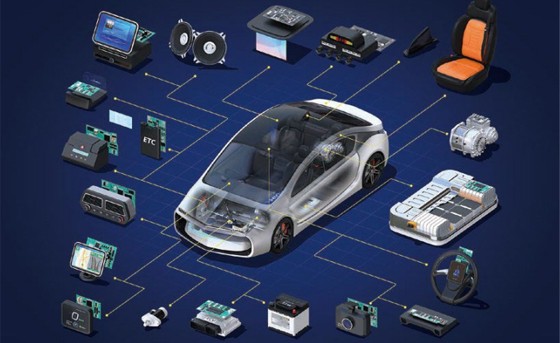

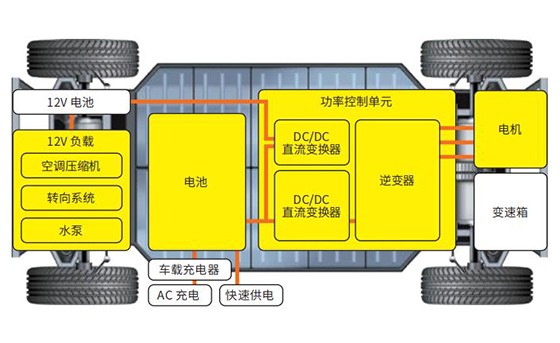

新能源车研发中的能源优化管理在新能源车研发过程中，除了测量电池高压·大电流的能量，同时掌握包含ECU在内的终端各电气电路的功率消耗及待机功耗，通过综合性的能量管理降低车辆整体的功率消耗也是十分重要的。
通过将 HIOKI 功率分析仪 PW8001 与小型直流电流探头 CT6830 和 CT6831 及其他各种直流电流探头组合，可以同时测量电动汽车从电池端到终端组件的功耗和待机功率，从而实现整车的电源管理。
-

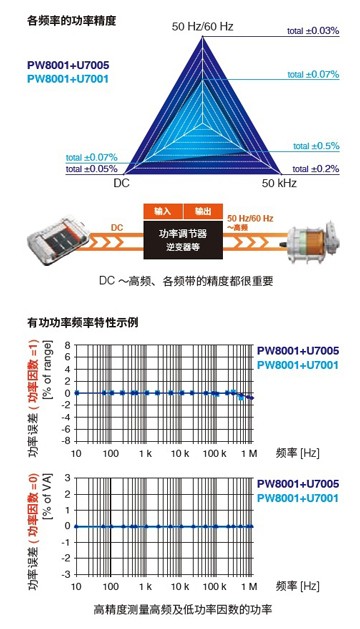

高级别的测量精度基本精度±0.03%，DC精度±0.05%，50 kHz精度0.2%*
在电源转换效率评价中需要正确测量从DC到高频各带宽的功率。PW8001不仅限于50Hz/60Hz，在DC及50kHz等高频率带宽中也具备出色的测量精度，可准确评估电源转换效率。*使用U7005时
-

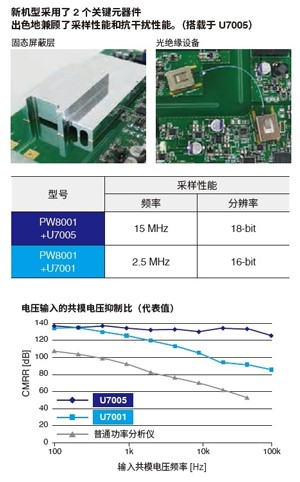

准确捕捉高速开关产生的功率变化采样率18bit，抗干扰性（CMRR）110dB/100kHz*
对使用SiC 或GaN 的功率调节器进行评估，为了能准确掌握高速开关产生的功率变化，采样性能和抗干扰性非常重要。PW8001 的高采样性能和抗干扰功能，可正确捕捉高速开关波形。
*使用U7005时 -

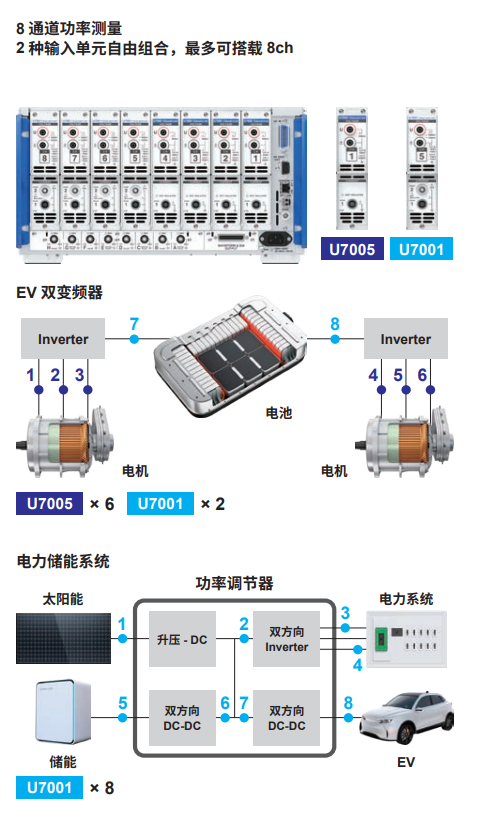

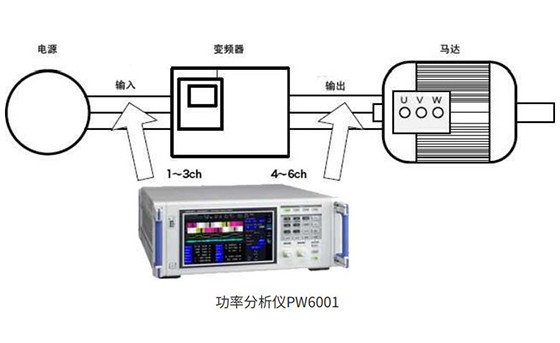

构建适合的测量系统——8通道功率测量8通道功率测量
为了能有效利用双向逆变式EV驱动系统及智能家居电力系统等能源，多系统化正在进行中。使用1台PW8001，即可同时测量8个通道的功率，能轻松实现多系统设备的整体评估。
-

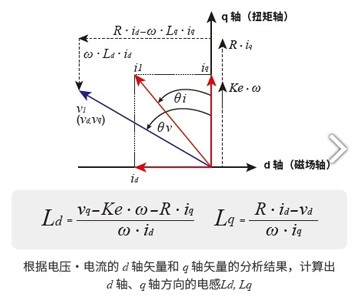

PMSM在线参数测量Electrical angle/电角度测量功能*
精准控制永磁同步电机需要在实际运行状态下掌握其特性。电角度测量功能可测量在dq坐标系中矢量控制所需的相电压相电流的基波相位角。再用测到的电角度算出Ld，Lq即可掌握到实际运行情况下的电机参数。*仅限安装了马达分析功能的仪器
-

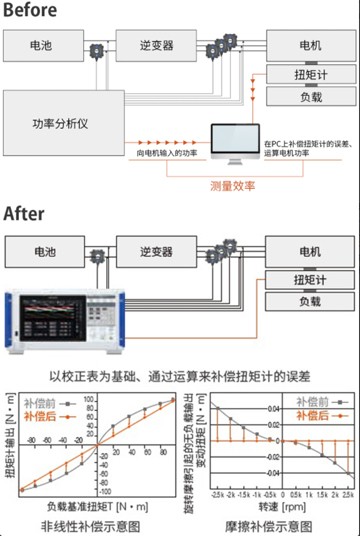

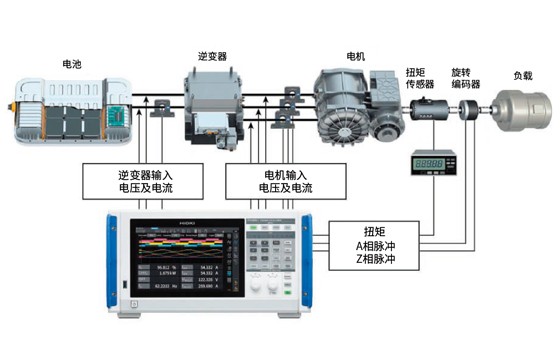

扭力计测量误差补偿扭力测试仪补偿功能*
扭矩计的测量误差、会给马达的分析带来很大的影响。PW8001 可用户定义「非线性补偿」和「摩擦补偿」，并可根据补偿数据进行演算。
传统的高效电机评估系统通过个人计算机补偿扭矩计的测量误差，并根据计算出的电机功率和功率分析仪测量的电机输入功率来测量效率。 在这种测量方法中，在电机的输入和输出之间测量时间会发生偏移，因此无法快速稳定地测量效率。 PW8001具有扭矩计补偿功能，可完成电机效率测量。能够精确地同时测量电机的输入和输出，快速、稳定并准确地测量效率。
*仅限安装了马达分析功能的仪器 -

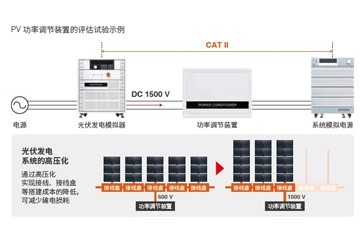

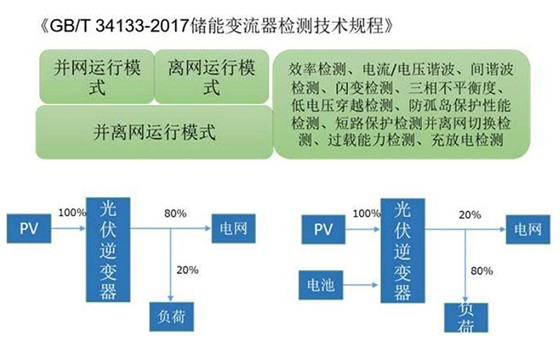

安全地评估高压功率调节器DC1500 V CAT II/ DC1000 V CAT III*

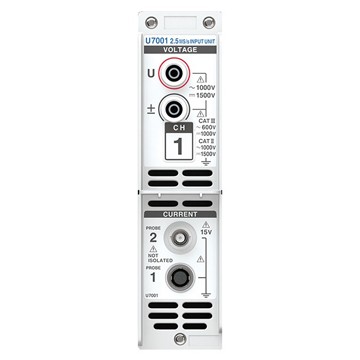

为了减少可再生能源的发电系统的设备搭建成本及输送电能的损耗，需要高压化。对于发电系统的评估需要可对应高电压的测量仪器。 PW8001 的输入单元U7001 可直接输入高压并安全测量高压。可对应DC 1500 V CAT Ⅱ / DC 1000 V CAT Ⅲ *。此外、可同时显示功率调节器评估需要「效率」「损耗」「基波无效功率Qfnd」「DC 纹波率」「三相不平衡率」等参数、并进行有效评估。

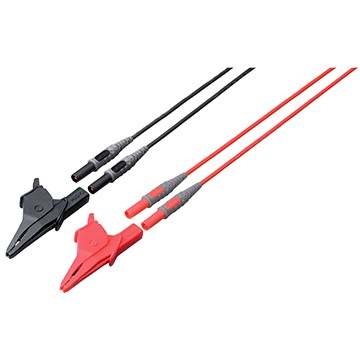

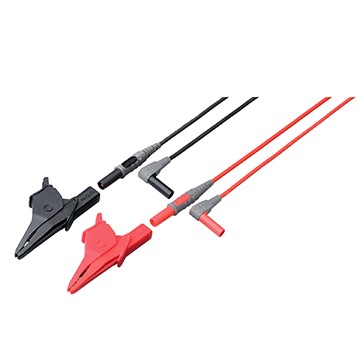

（需要准备可对应DC 1500 V CAT Ⅱ / 1000V CAT Ⅲ的电压线L1025。）
*使用U7001时 -

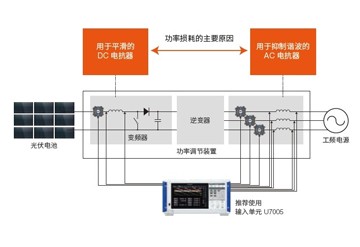

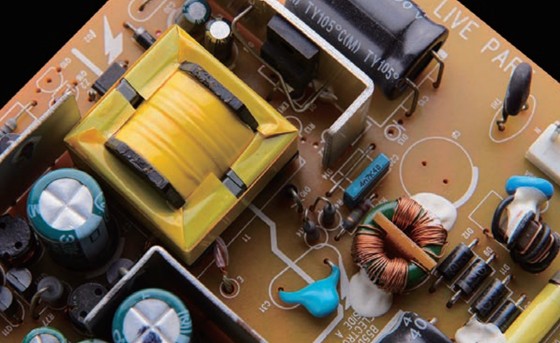

电抗器功率损耗分析高精度测量高频，低功率因数的功率
为了改善功率转换效率、掌握电抗器的功率损耗至关重要。电抗器损耗越低，功率因数会随之下降，正确测量的难度也随之增加。U7005 出色的高频特性及抗干扰特性，非常有助于高频低功率因数的电抗器功率损耗分析。
-

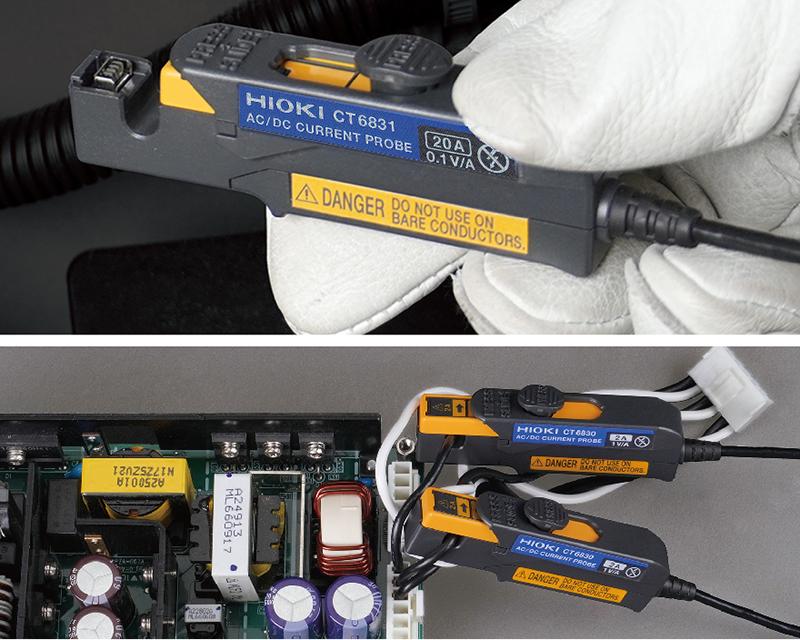

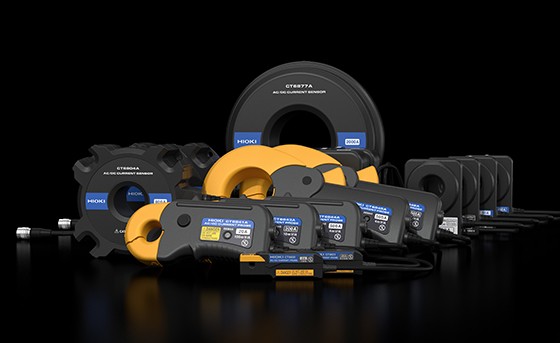

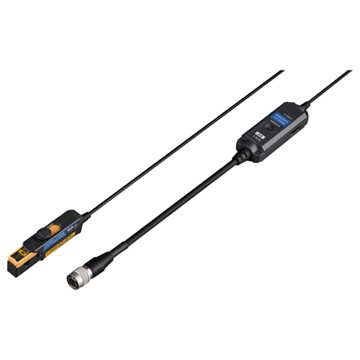

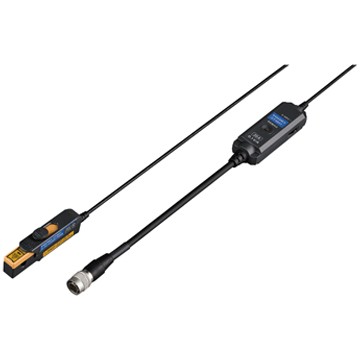

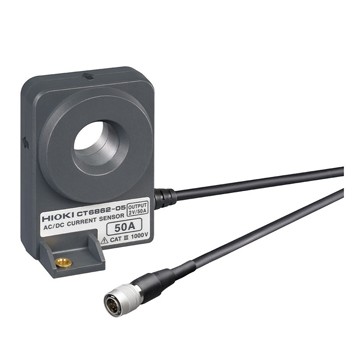

即使在布线困难和狭窄的地方也能简单设置AC/DC电流探头CT6830，CT6831（选件）是小尺寸，所以很容易安装在产品内部的开关电源等基板周围的狭窄空间上。此外，即便在周围温度变化范围为-40℃～85℃的环境下，也能以高精度测量低电平直流（DC）电流。
基本参数（精度保证时间6个月，调整后精度保证时间6个月）
| 测量线路 | 单相2线, 单相3线, 三相3线, 三相4线 |
|---|---|
| 输入单元数 | 最大8个单元（单元可混搭） |

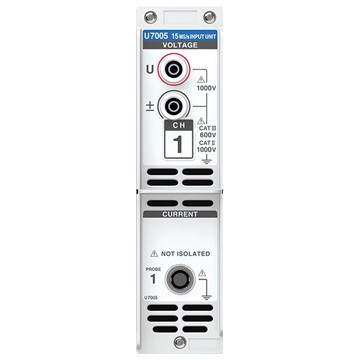

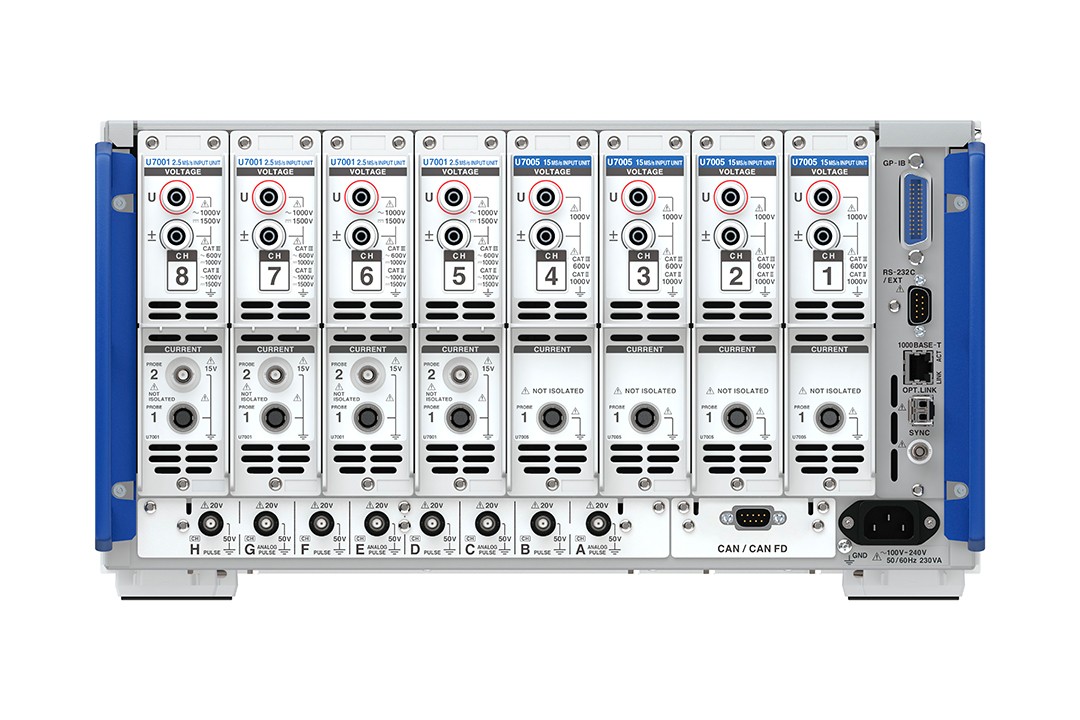

| 输入单元种类 | U7001 2.5 MS/s 输入单元 U7005 15 MS/s 输入单元 |
| 测量频率带宽 | U7001: DC, 0.1 Hz ?1 MHz U7005: DC, 0.1 Hz ?5 MHz |
| 采样性能 | U7001: 2.5 MHz, 16bit U7005: 15 MHz, 18bit |
| 数据更新率 | 1ms,10 ms, 50 ms, 200 ms |
| 功率精度（U7001） | 50 Hz/60 Hz: 0.02% of reading + 0.05% of range DC: 0.02% of reading + 0.05% of range 50 kHz : 0.4% of reading + 0.1% of range |
| 功率精度（U7005） | 50 Hz/60 Hz : 0.01% of reading + 0.02% of range DC : 0.02% + 0.03% of reading of range 50 kHz: 0.15% of reading + 0.05% of range |
| 测量量程 | 电压: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V 电流: (Probe1) 100 mA?2 kA, (Probe2) 100 mA?50 kA (量程配置根据所使用的电流传感器变化而变化，Probe2仅指U7001) |
| 测量项目 | 电压（U）, 电流（I）, 有功功率（P）, 视在功率（S）,无功功率（Q）, 功率因数（λ）, 相位角（φ）, 电压频率（fU）,电流频率（fI）, 功率（η）, 损耗（Loss）, 电压纹波率 （Urf）, 电流纹波率（Irf）, 电流累积（Ih）,功率积算（WP）,电压峰值（Upk）, 电流峰值（Ipk） 谐波测量：最大分析次数500次 波形记录：记录容量5MWord×（（电压/电流）×最多8通道+电机波形） 电机分析（选件）：电压、扭矩、转速、频率、转差率、电机功率 功率谱分析、IEC谐波、电压变动/闪变测量 |

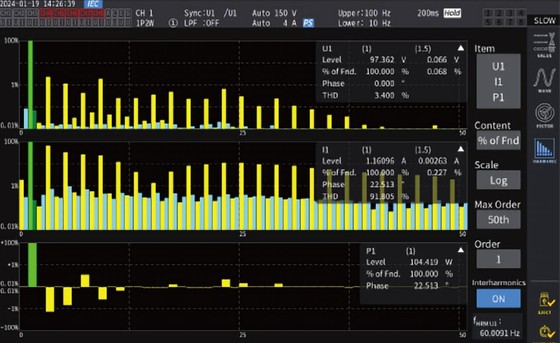

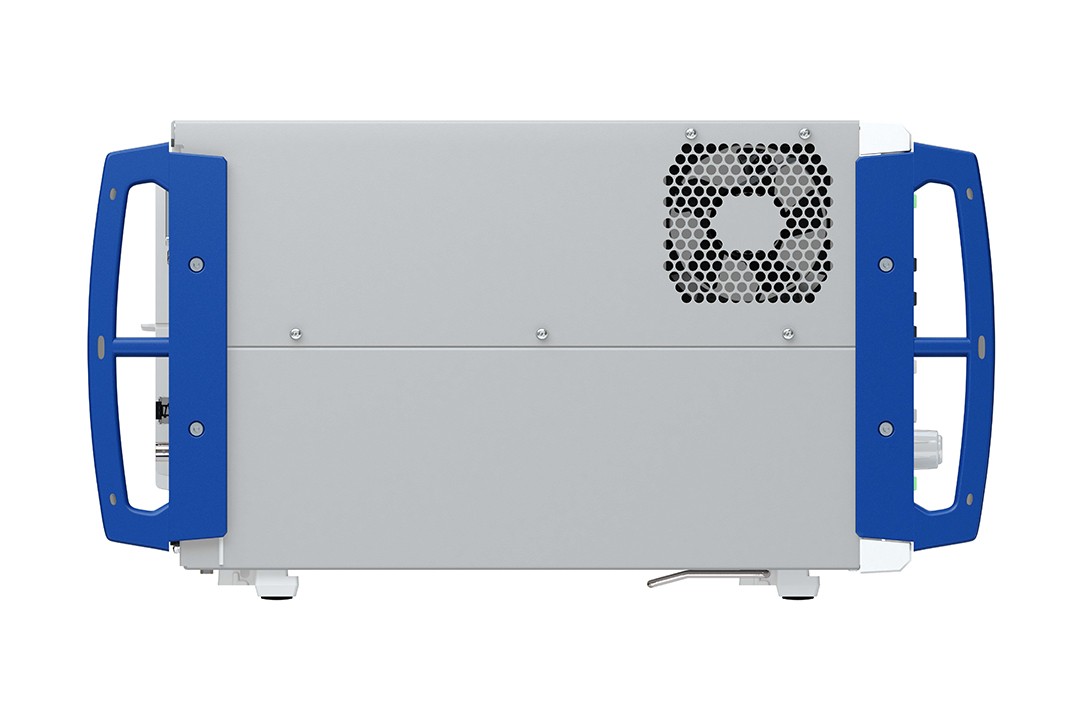

| IEC测量模式 | 符合IEC61000-4-7:2002标准，没有数据遗漏 分析次数：谐波次数 0次～200次 ；间谐波次数 0.5次～200.5次 测量精度：在各频率设定的同步频率范围内，各单元的电压、电流、功率、相位测量精度加算±0.04% of range。 对于10 kHz以上，再加算±0.04% of range |
| 闪变测量 | 符合IEC 61000-4-15 Ed2.0:2010闪变模式Class F2 测量项目： 短时间闪变值（Pst）、短时间闪变最大值（PstMax）、长时间闪变值（Plt）、瞬间闪变最大值（PinstMax）、瞬间闪变最小值（PinstMin）、相对稳态电压变化（dc）、最大相对电压变化（dmax）、相对电压变化超过阈值的时间（Tmax） 测量范围：Pst, Plt 0.0001 P.U. ～ 6400 P.U. （对数分割为1400份） 测量精度：Pst：±5%（Pst=0.2～5）、dc、dmax：±4%（dmax=4%时） |
| 功能 | 运算功能（效率/损耗、用户自定义、Δ转换、电流传感器自动相位补偿） |
| 接口 | U盘, LAN, GP-IB, RS-232C, 外部控制, 光口, BNC同步, CAN/CAN FD |
| 电源 | AC 100 V?240 V, 50 Hz/60 Hz, 230 VA |
| 体积及重量 | 约430 W × 221 H × 361 D mm, 约14kg |
| 附件 | 电源线×1, 使用上的注意事项×1 , 使用说明书×1, GENNECT One (PC应用软件) CD ×1, D-sub25针用的连接器×1 (仅限PW8001-02, -05, -12, -15) |
适配主机
相关软件

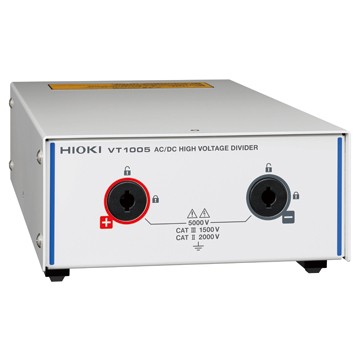

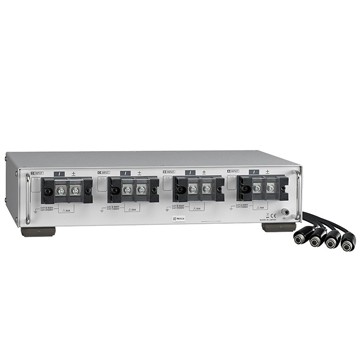

高电压输入（最大5000V）
特殊订购产品
以下产品为特殊订购产品，详情请咨询中国各分支机构。

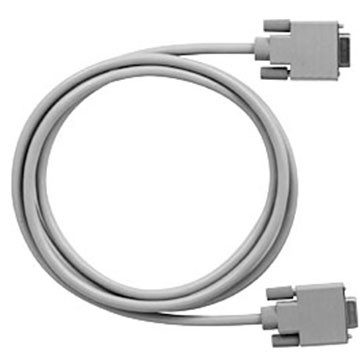

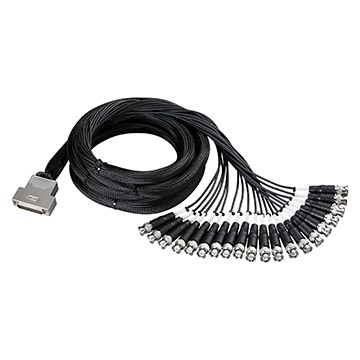

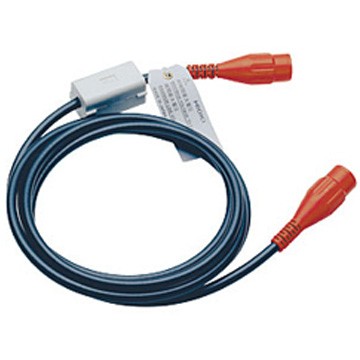

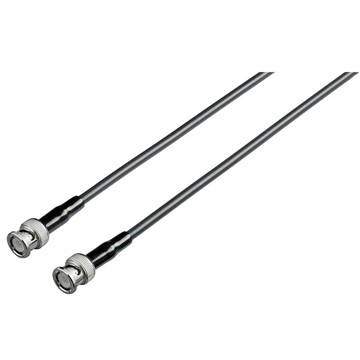

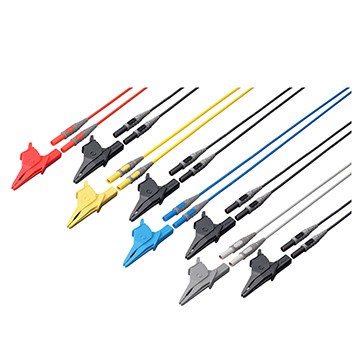

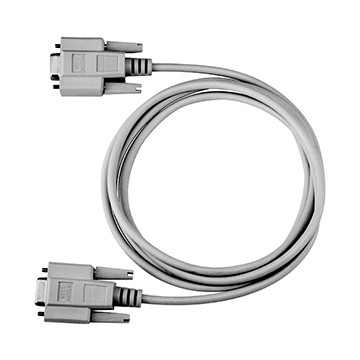

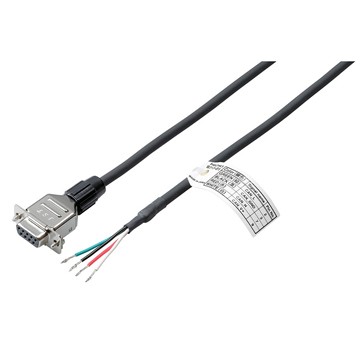

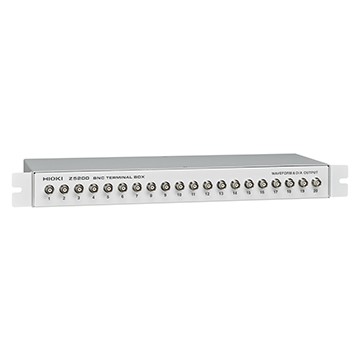

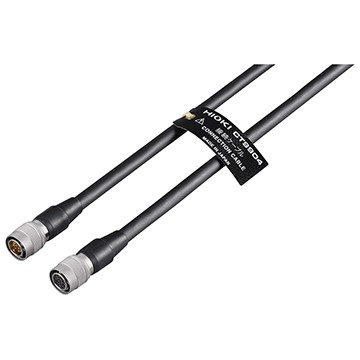

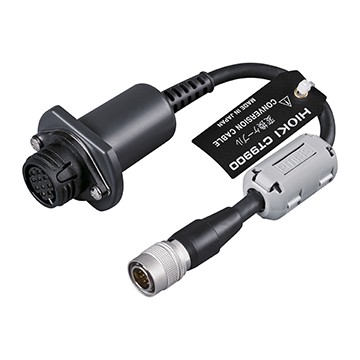

连接线

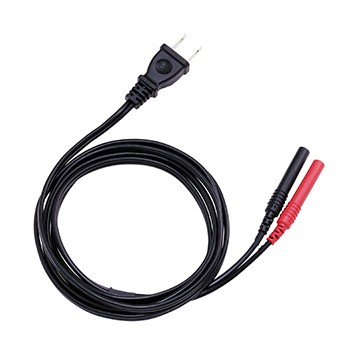

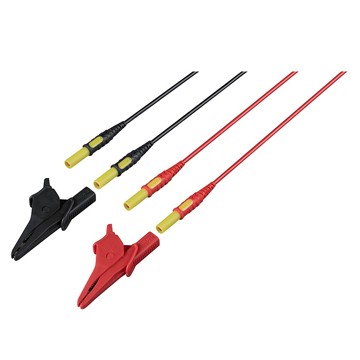

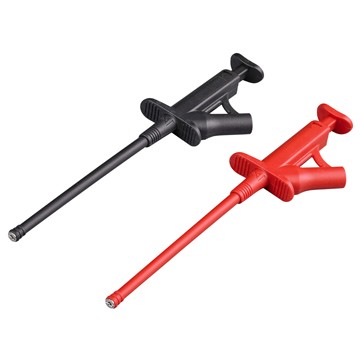

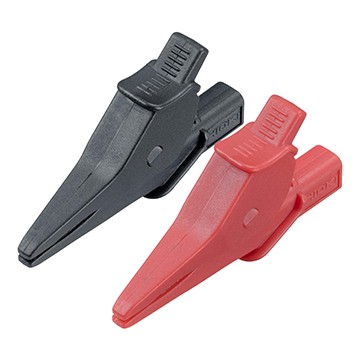

电压输入

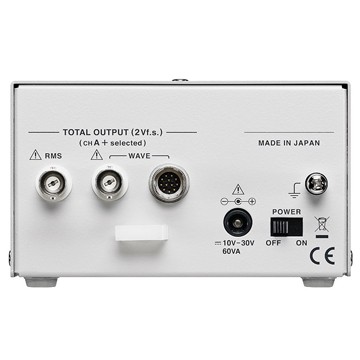

电流加算（大电流测量用 Max.8000A）

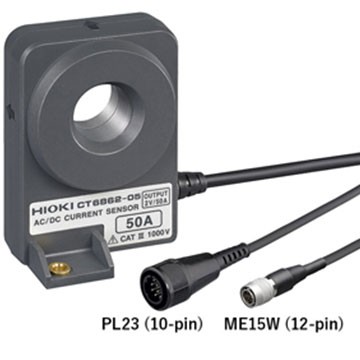

电流输入（高精度直接连接型 50A）

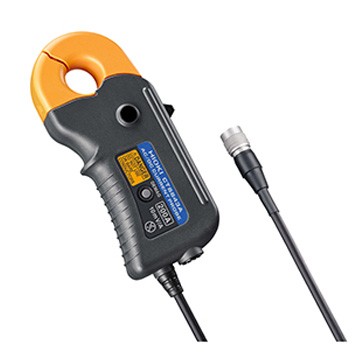

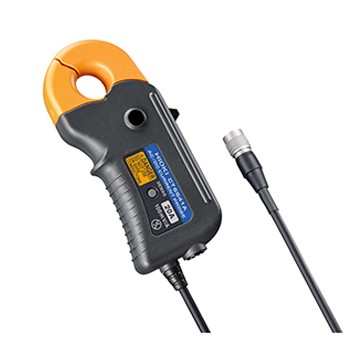

电流输入（通用型钳形传感器 20A/200A）

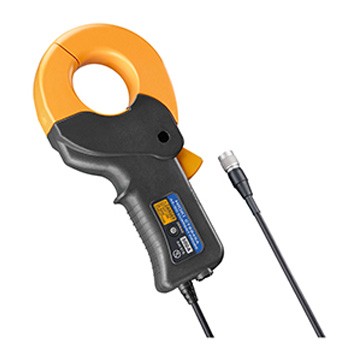

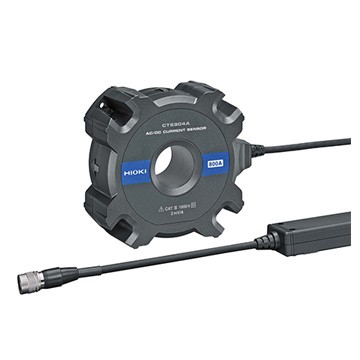

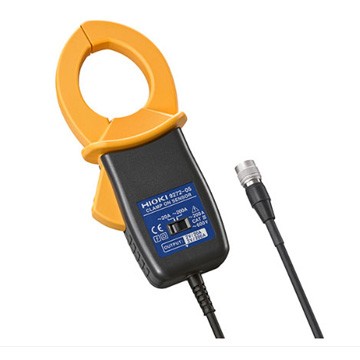

电流输入（高精度钳形传感器 Max,1000A）

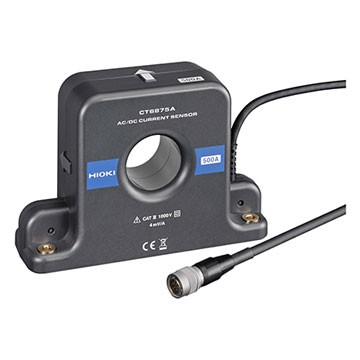

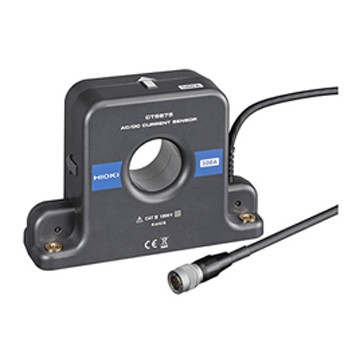

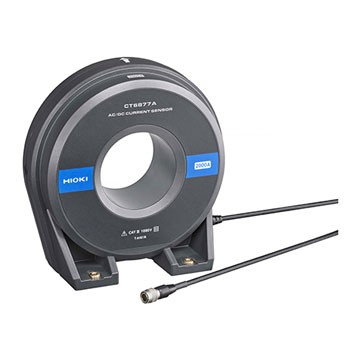

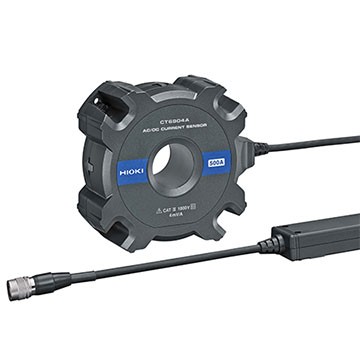

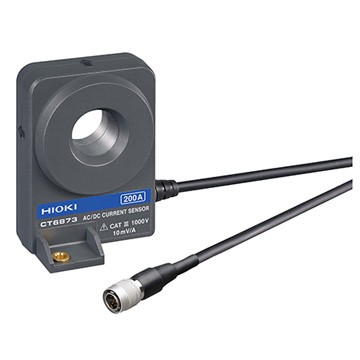

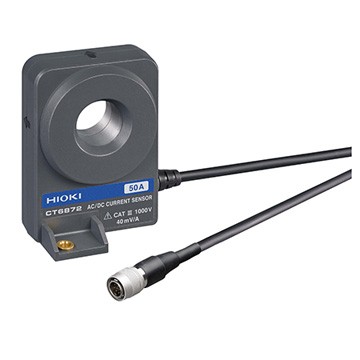

电流输入（高精度贯通型传感器 Max.2000A）
