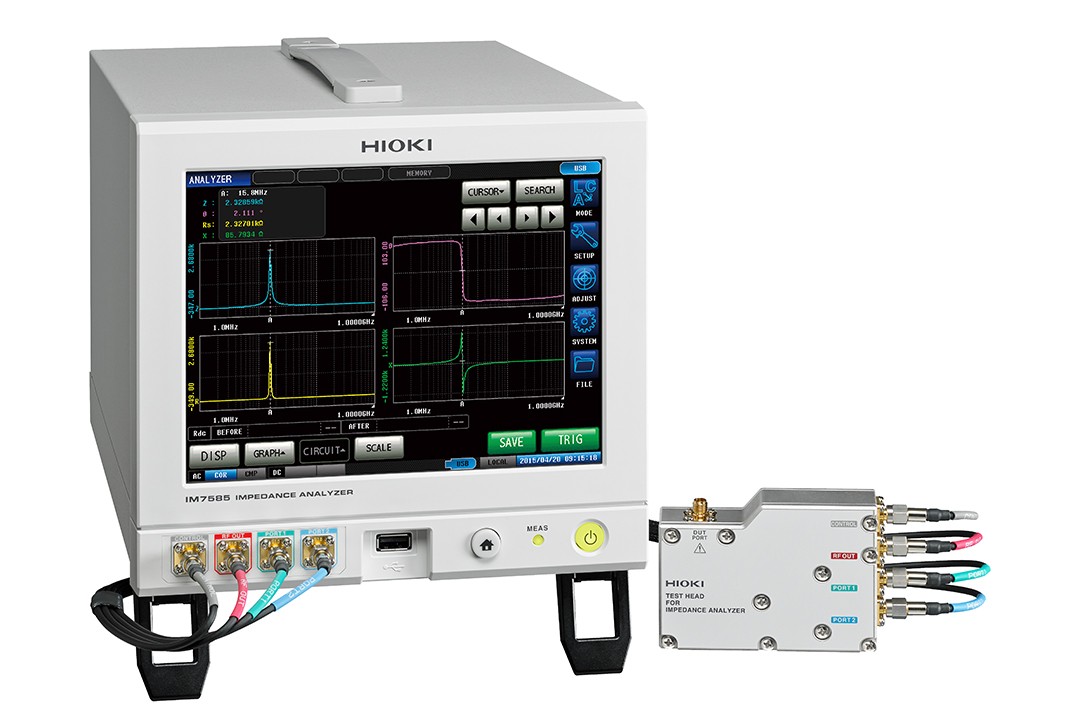

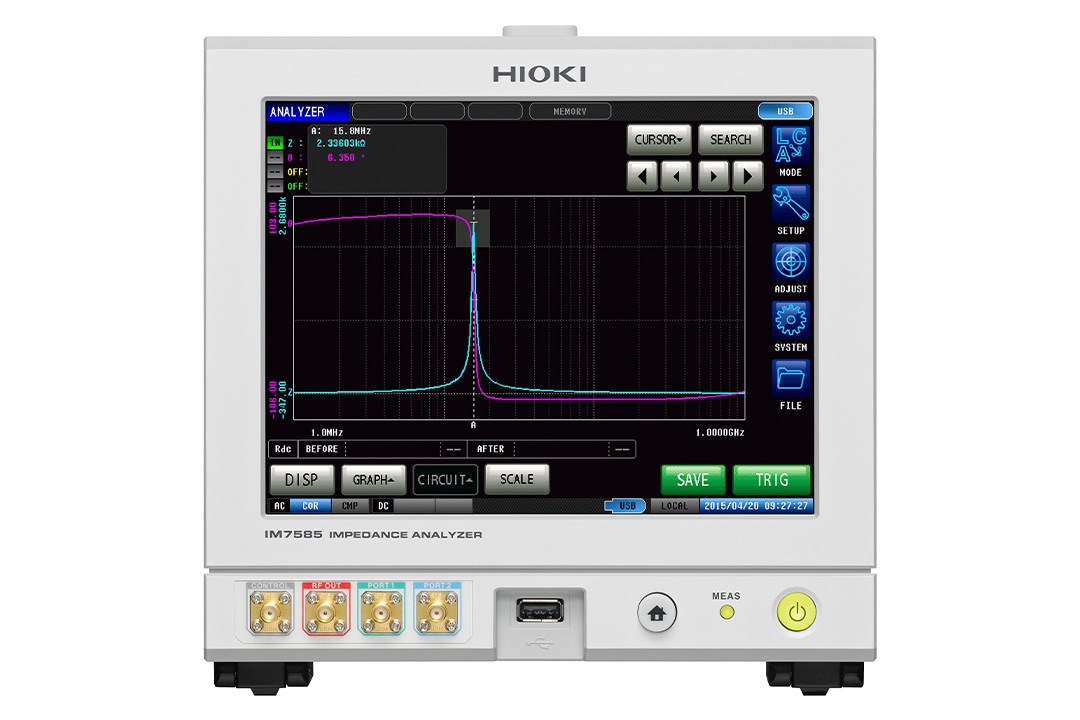

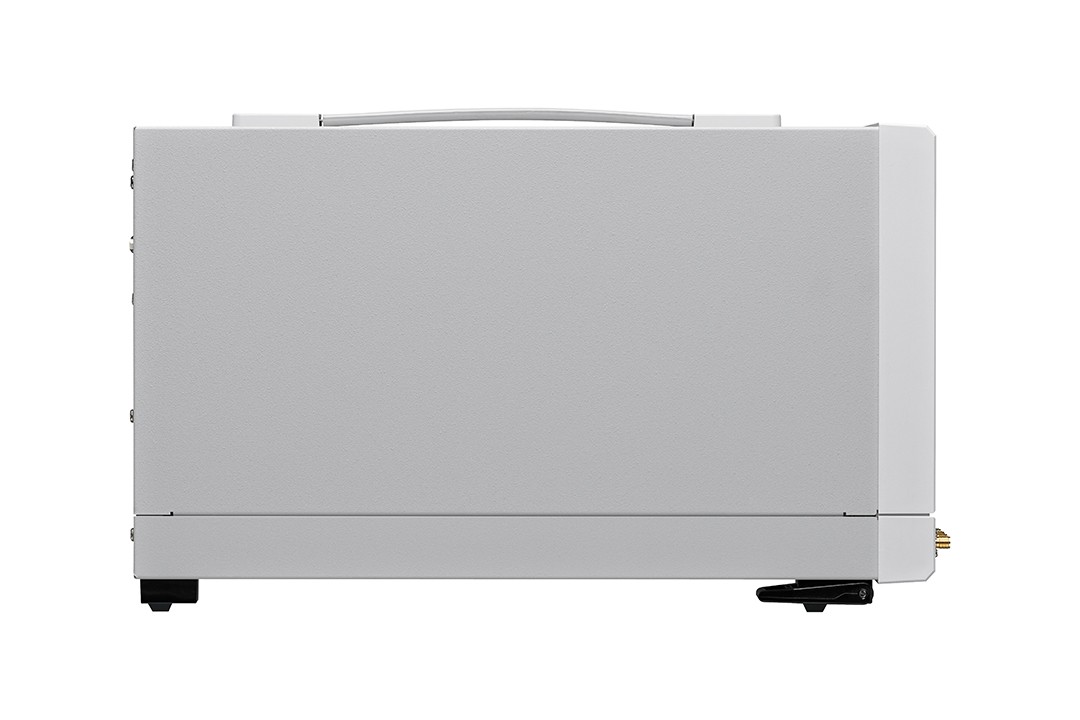

阻抗分析仪IM7585
返回上一页高速、高稳定性测量，提高生产量！测量时间：最快0.5ms，测量值偏差0.07%
测量频率1MHz~1.3GHz
测量时间：最快0.5ms
测量值偏差：0.07%
基本精度±0.65%rdg.
主机大小仅机架一半
丰富的接触检查功能
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
- 常见问题
● 测量频率：1MHz~1.3GHz
● 测量时间：最快0.5ms（模拟测量时间）
● 测量值偏差：0.07%（测量频率1GHz时的代表值）
● 基本精度：±0.65% rdg.
● 测量方式：RF I-V法
● 紧凑主机仅机架一半大�。馐酝方鍪终拼笮�
● 丰富的接触检查功能（DCR测量、Hi-Z筛选、波形判定）
● 使用分析功能在扫描测量频率、测量信号电平的同时进行测量
主机不带测试治具。需要使用阻抗分析仪IM7580A专用的测试治具。
-
阻抗分析仪IM7580s：等效电路分析功能能够以测量结果为基础推测5种等效电路模式的常数。 而且，可以通过模拟功能，使用推测结果或者任意的常数来显示频率特性的理想值。 此外，使用比较器功能，还能够确定测量结果是否在判定区域内。
-
阻抗分析仪IM7580系列：使用SMD治具IM9201进行LCR测量IM7580系列5种机型的测量频率覆盖了1MHz?3GHz。
和用于6种尺寸SMD的测试治具IM9201组合使用，能够简单准确的测量样品。 -
阻抗分析仪IM7580系列：区域判定功能分析模式的比较器功能中，可以确定测量值是否进入了任意设置的判定区域内。 “区域判定功能”是设置上限值和下限值的范围，并以IN/NG来显示判定结果。
-
阻抗分析仪IM7580系列：峰值判定功能分析模式的比较器功能中，可以确定测量值是否进入了任意设置的判定区域内。 “峰值判定功能”是以上限值、下限值、左限制、右限值来设置范围，并以IN/NG来显示测量的峰值是否在判定区域内。
-
阻抗分析仪IM7580系列：SPOT判定功能分析模式的比较器功能中，可以确定测量值是否进入了任意设置的判定区域内。 “SPOT判定功能”是选择任意的扫描点和参数，最多进行16点的判定。
-
阻抗分析仪IM7580系列：比较器功能使用比较器功能，可以确定测量值是否进入了任意设置的判定区域内。 适用于判定样品是否合格的功能。
-
阻抗分析仪IM7580系列：接触检查功能使用接触检查功能，能够检查样品和测量端口的接触状态，并确认接触不良情况和连接状态。
-
阻抗分析仪IM7580系列：测试头的连接方法测试头的连接线连接阻抗分析仪。
稍微弯曲扭力扳手的手柄后拧紧螺母（0.56 N?m）。
请注意不要拧过头。 -
精度计算软件仅需输入数值即可轻松计算精度。
阻抗分析仪精度计算软件请点击
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 测量模式 | LCR（LCR测量），分析（扫频测量），连续测量 |
|---|---|
| 测量参数 | Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| 精度保证范围 | 100 mΩ~5 kΩ |
| 显示范围 | Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ) Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99) θ: ± (0.000°~999.999°), Cs, Cp: ± (0.00000 p~9.99999 GF) D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS) G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %) |
| 基本精度 | Z: ±0.65 % rdg. θ: ±0.38° |
| 测量频率 | 1 MHz~1.3 GHz (设置分辨率100kHz) |
| 测量信号电平 | 功率 (dbm)模式: -40.0 dBm~ +1.0 dBm 电压 (V)模式: 4 mV~502 mVrms 电流 ( I )模式: 0.09 mA~20.02 mArms |
| 输出阻抗 | 50 Ω (10 MHz时) |
| 显示 | 彩色TFT8.4英寸、触屏 |
| 测量时间 | 最快0.5ms（FAST、模拟测量时间、代表值） |
| 功能 | 接触检查、比较器、BIN判定（分类功能）、面板读取·保存、存储功能、等效电路分析、相关补偿 |

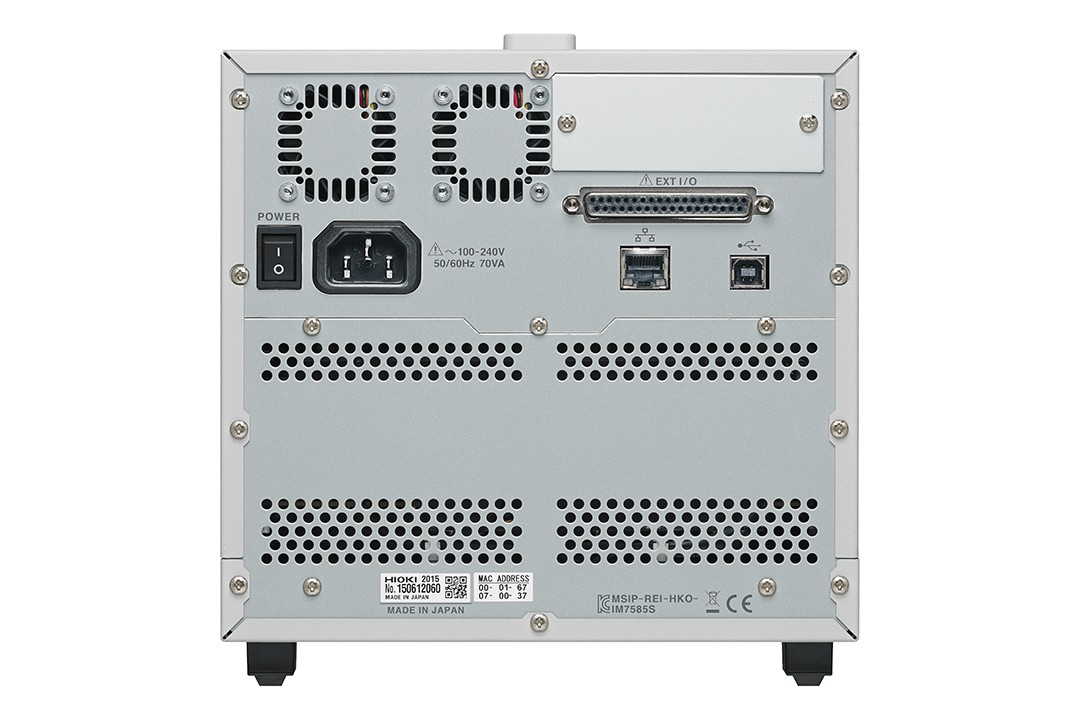

| 接口 | EXT I/O (处理器), USB通讯, U盘, LAN RS-232C (选件), GP-IB (选件) |
| 电源 | AC 100~240 V, 50/60 Hz, 70 VA max |
| 体积和重量 | 主机: 215W × 200H × 348D mm, 8.0 kg 测试头: 90W × 64H × 24D mm, 300 g |
| 附件 | 电源线 ×1, 测试头 ×1, 连接线 ×1, 使用说明书 ×1, CD-R (通讯使用说明书) ×1 |
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、6686体育技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
 |
| 阻抗分析仪IM7585版本升级 |
|
| 版本升级应由熟悉IM7585的功能和操作且有资格的技术人员来操作。如果不确定操作流程，请联系当地HIOKI中国分支机构寻求帮助。 |
|
| 1.IM7585软件 | |
| 最新软件版本如下所示。如果您还在使用旧版本，强烈建议您升级成最新版本。 | |
| 主机版本: V1.25 | |
| 2.如何检查版本编号 | |

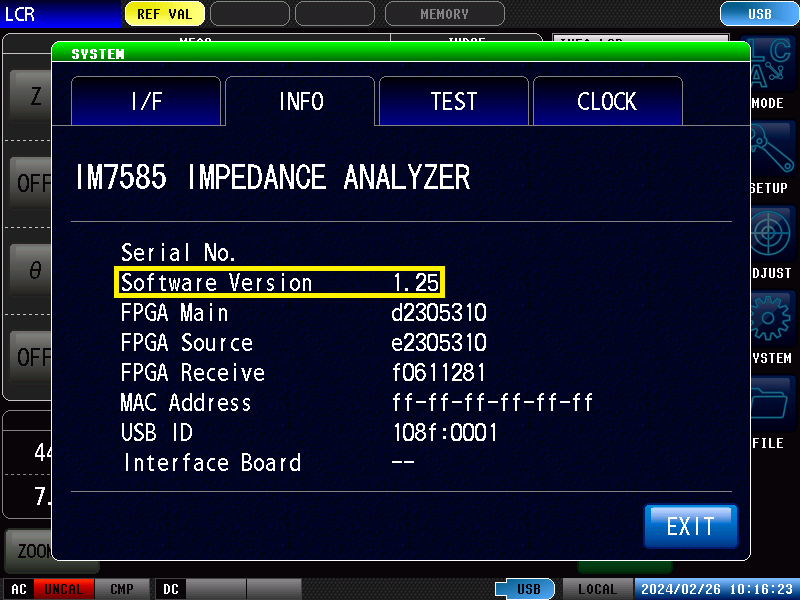

| 硬件的版本编号可以通过选择系统屏幕上的“INFO”选项来检查。 | |
| |
| |
| 如IM7585版本为 V1.25，则无需升级仪器。 | |
| |
