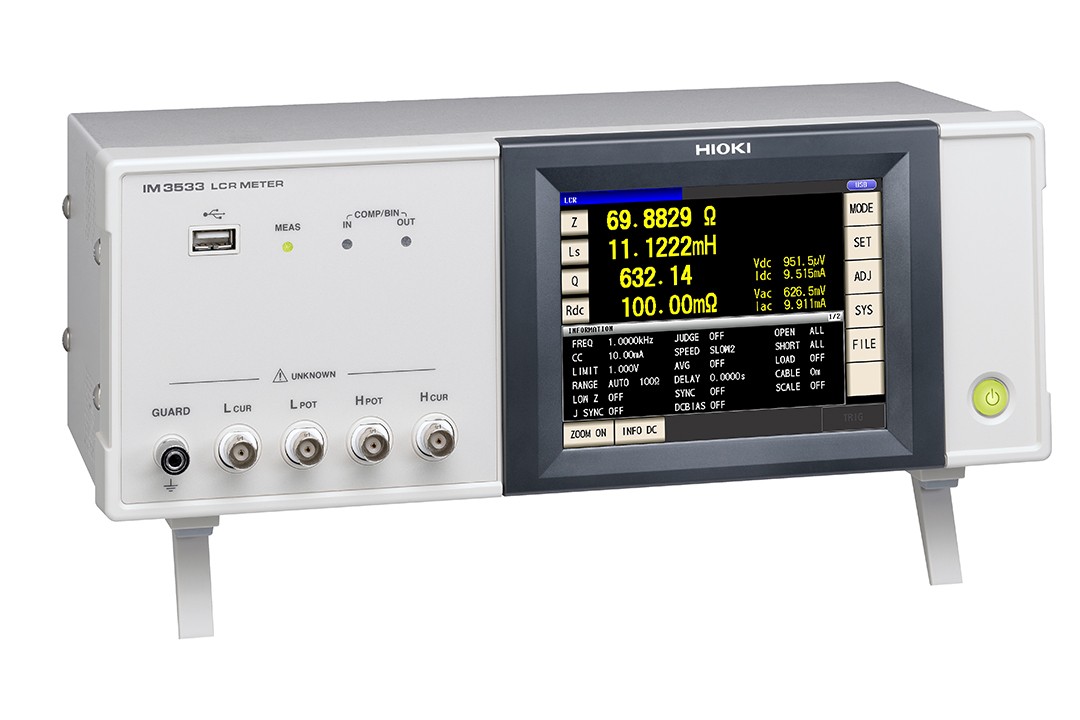

● 基本精度±0.05％，测量范围广(DC,1mHz?200kHz, 5mV?5V, 10μA?50mA)。
● 在例如C-D和ESR这样的混合测量条件下，不间断测试，速度是我司以往产品的10倍。
● 内置的低阻抗高精度模式可有效测量低感应或铝电解电容的等效串联电阻。
● (测量速度是以往产品3522-50的10倍，大大提高了反复性和稳定性)
● 专用模式，用于测量变压器线圈比率，互感系数和温度补偿DCR。
● 频率扫描测试(仅IM3533-01)
● 除标准0m/1m以外的2m/4m电缆设置。
● 内置比较器和BIN功能。
● 2ms的快速测试时间
本产品不标配测量探头和测试夹具。请结合应用单独选择和购买合适的测量探头和测试夹具。所有探头均带有一个1.5D-2V的同轴电缆。RS-232C接口连接：交互连接可使用交叉电缆。您可使用RS-232C电缆9637，不需要硬件控制器。
-
LCR测试仪IM3533测量方法：连续测量不同条件电容的测量条件下，希望120Hz时进行C-D测量。希望100kHz时进行ESR测量。这时，可以用1台仪器高速的连续测量不同条件。
-
LCR测试仪IM3533测量方法：线圈匝数比的测量在变压器、线圈测量中，可以运算并显示初级和次级的L测量、线圈匝数比。彻底消除之前需要手动计算的麻烦。
-
LCR测试仪IM3533测量方法：互感的测量在变压器的测量中同相串联后进行L测量，接着反相串联后进行L测量的同时可以运算并显示互感。彻底消除之前需要手动计算的麻烦。
-
LCR测试仪IM3533测量方法：频率扫描测量IM3533-01能够根据指定的频率范围和频率列表，改变最大801点的频率后自动进行测量。测量结果能够通过U盘或者接口保存至PC中，使用附件中的LCR应用软件还能显示频率特性列表和图表。
-

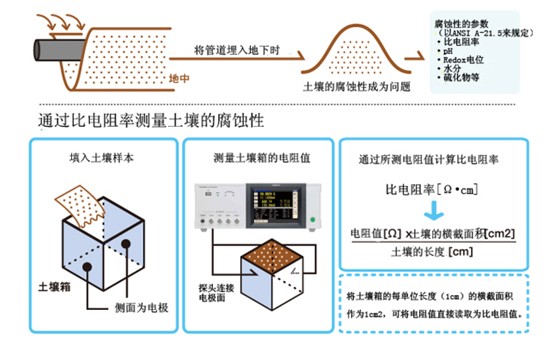

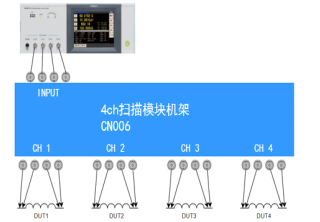

2MHz阻抗的4ch测量方案 -
精度计算软件仅需输入数值即可轻松计算精度。
LCR测试仪精度计算软件请点击
基本参数

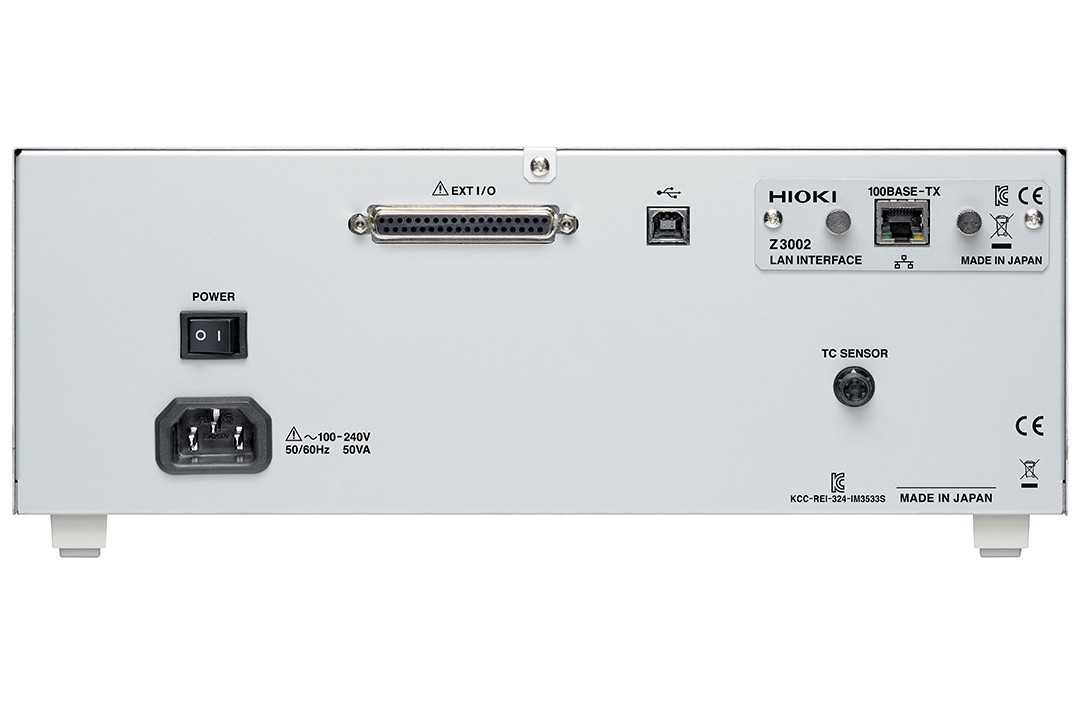

| IM3533 | IM3533-01 | |
|---|---|---|
| 测量模式 | LCR，变压器测试(N,M,△L)， 连续测试(LCR模式) | LCR，变压器测试(N,M,△L)， 分析仪(扫描测试)，连续测试(LCR/分析模式) |
| 测量参数 | Z, Y, θ, Rs (ESR), Rp, DCR (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T | |
| 测量量程 | 100mΩ～100MΩ,10个量程(所有参数根据Z定义) | |
| 可显示量程 | Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ± (0.000000 [单位] ～9.999999G [单位]) 只有 Z和Y显示真有效值 θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999) Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%) | |
| 基本精度 | Z : ±0.05%rdg. θ: ±0.03° | |
| 测量频率 | 1mHz ～200kHz (1mHz ～10Hz步进) | |
| 测量信号电平 | [输出阻抗] V模式，CV模式：5mV～5Vrms,1mVrms CC模式：10μA～50mArms,10μArms [低阻抗高精度模式] V模式，CV模式：5mV～2.5Vrms,1mVrms CC模式：10μA～100mArms,10μArms | |
| 输出阻抗 | 正常模式：100Ω,低阻抗高精度模式：25Ω | |
| 显示 | 5.7英寸触摸屏，彩色TFT，显示可设置ON/OFF | |
| 测量时间 | 2ms(1kHz,FAST,显示OFF，代表值) | |
| 功能 | DC偏压测量、直流电阻温度补偿 （标准温度换算显示）,比较器、BIN测量（分类功能）,面板读取/保存、存储功能 | |
| 接口 | EXT I/O(处理器)，USB通信(高速)，USB存储 选件：RS-232C,GP-IB,LAN任选一 | |
| 电源 | 100～240V AC，50/60Hz，最大50VA | |
| 尺寸及重量 | 330mm W×119mm H×168mm D, 3.1kg | |
| 附件 | 电源线×1，使用说明书×1 | |

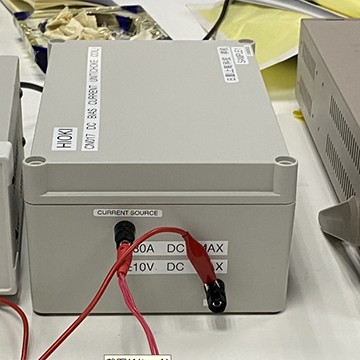

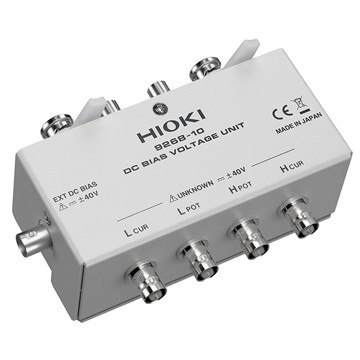

偏置单元

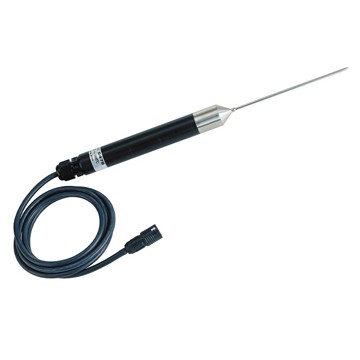

温度探头

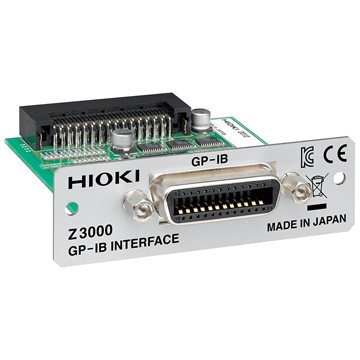

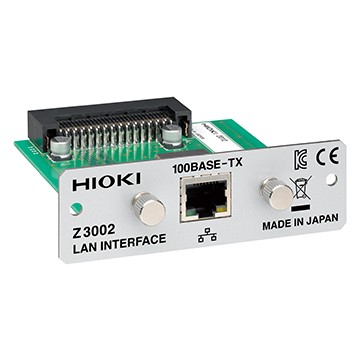

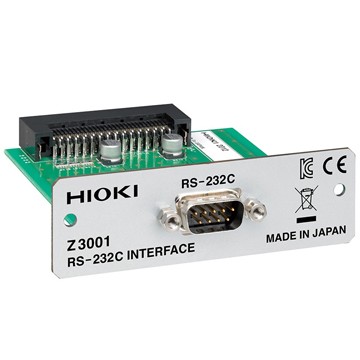

PC通讯

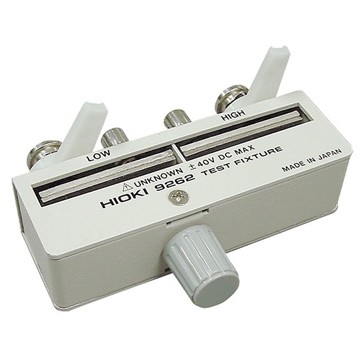

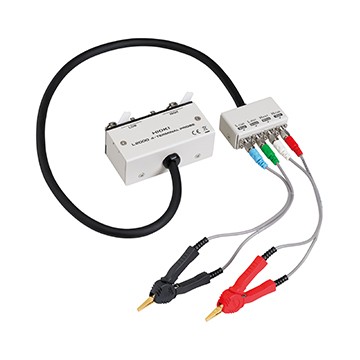

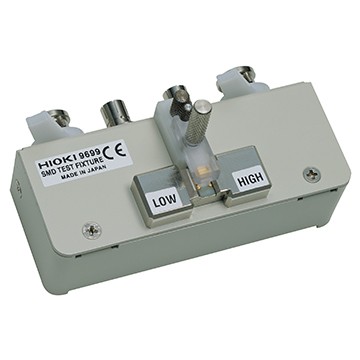

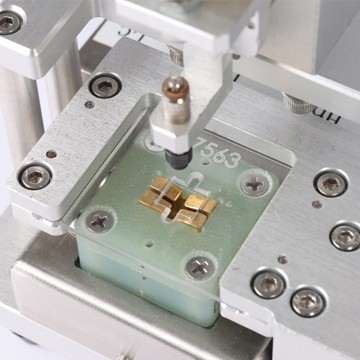

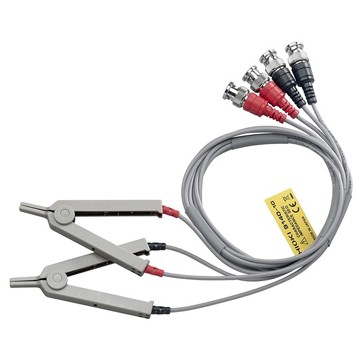

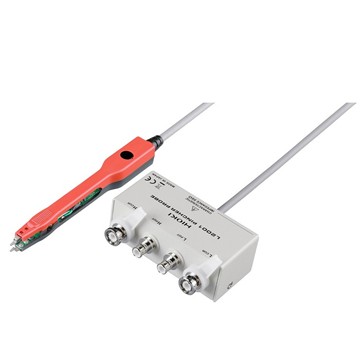

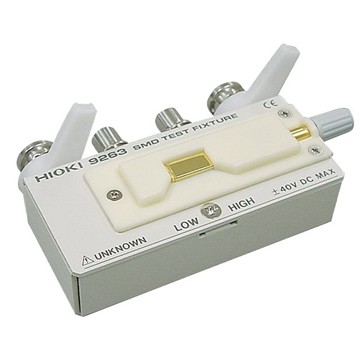

探头和测试治具
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、6686体育技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
3511-50，IM3523, IM3523A, IM3533, IM3533-01，IM3536，IM3570,IM3590
LCR测试仪
3511-50/IM3523/IM3523A/IM3533/IM3533-01/IM3536/IM3570/IM3590的通讯控制、精度计算、测量范围计算、画面获取、设置的保存和读取
826.53 KB
IM3523, IM3523A, IM3533, IM3533-01
LCR测试仪
IM3590，IM3570，IM3523，IM3523A, IM3533，IM3533-01，IM3536，IM7580的通讯指令说明，USB驱动，应用软件
84.33 MB
 |
| LCR测试仪IM3533/IM3533-01版本升级 |
|
| 版本升级应由熟悉IM3533/IM3533-01的功能和操作且有资格的技术人员来操作。 如果不确定操作流程，请联系当地HIOKI分支机构寻求帮助。 |
|
| 1. | IM3533/IM3533-01的软件 | |
| 最新硬件版本如下。如果您还在使用旧版本，强烈建议您使用升级的A版本。 | ||
| ?硬件版本: V1.15 | ||

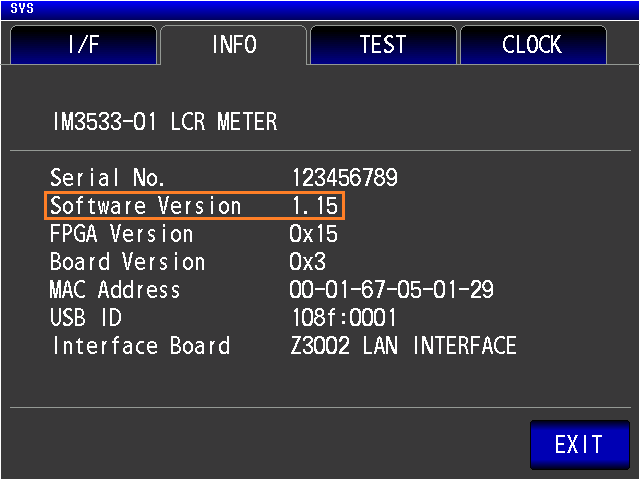

| 2. | 如何检查版本编号 | |
| ||
| ||
| ||
