● 根据测量系统灵活扩展测量�？�

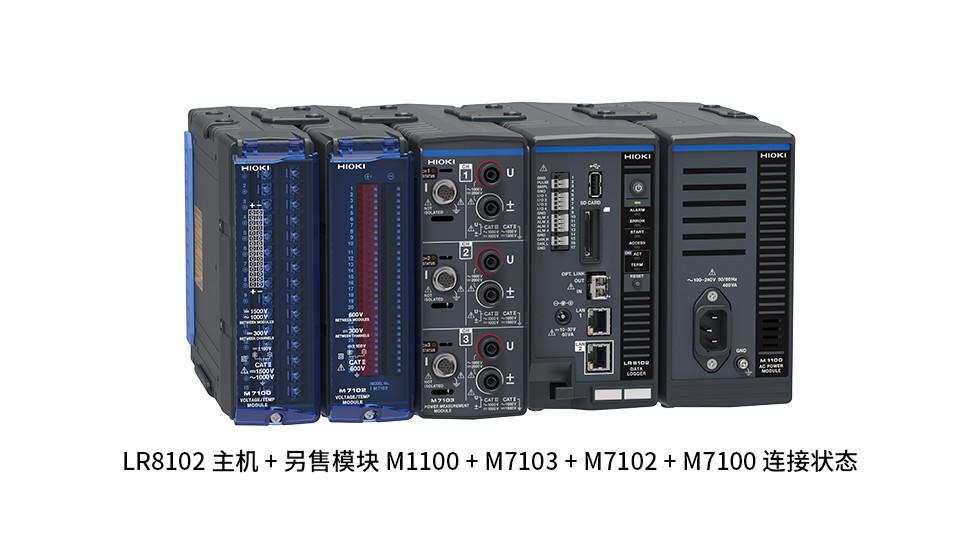

● 一台数据采集仪（主机）最多可连接 10 个测量模块
● 通过LR8102主机之间的同步采样，支持通道扩展和实时高速数据传输
-
非常适合测量系统的数据采集仪在高效能源利用和电动出行（E-Mobility）技术不断进步的背景下，测量系统也需要做很多工作。
HIOKI 数据采集仪提供的解决方案可确保高压系统的安全、支持大量测量通道、将数据与上位系统连接起来等，从而将测量系统面临的挑战转化为优势。
-

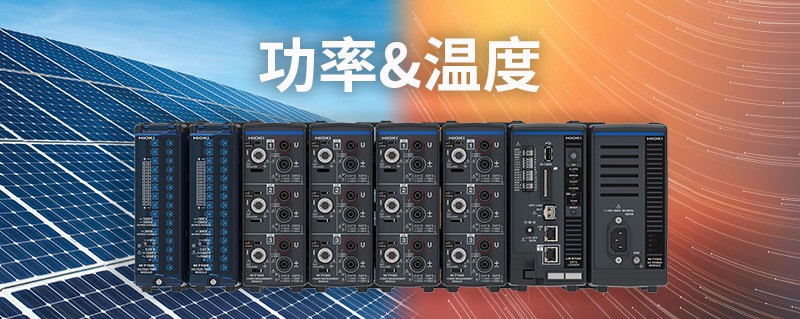

�？樾褪莶杉窍低�:多功能性和高精度的融合这款全新数据采集仪系统可对应多通道和高压化，同时保持功率分析仪级别的高精度。它非常适合系统集成，也是评估节能产品的理想之选。
该系统集成了高精度的功率和温度测量，提供有关温度、功耗和功率转换效率的全面数据。
主要特点：
?高精度:在高电压、高电流、高功率测量方面，精度可媲美功率分析仪
?可扩展性和多功能性:电压和温度可达3000通道，功率测量可达120通道
?速度快:数据更新间隔仅5 ms
?高精度电流传感器:可测量高达2000A的电流
-

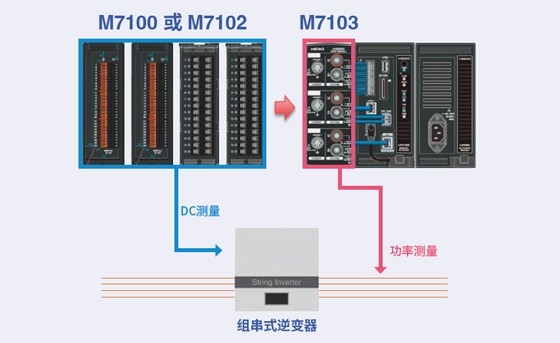

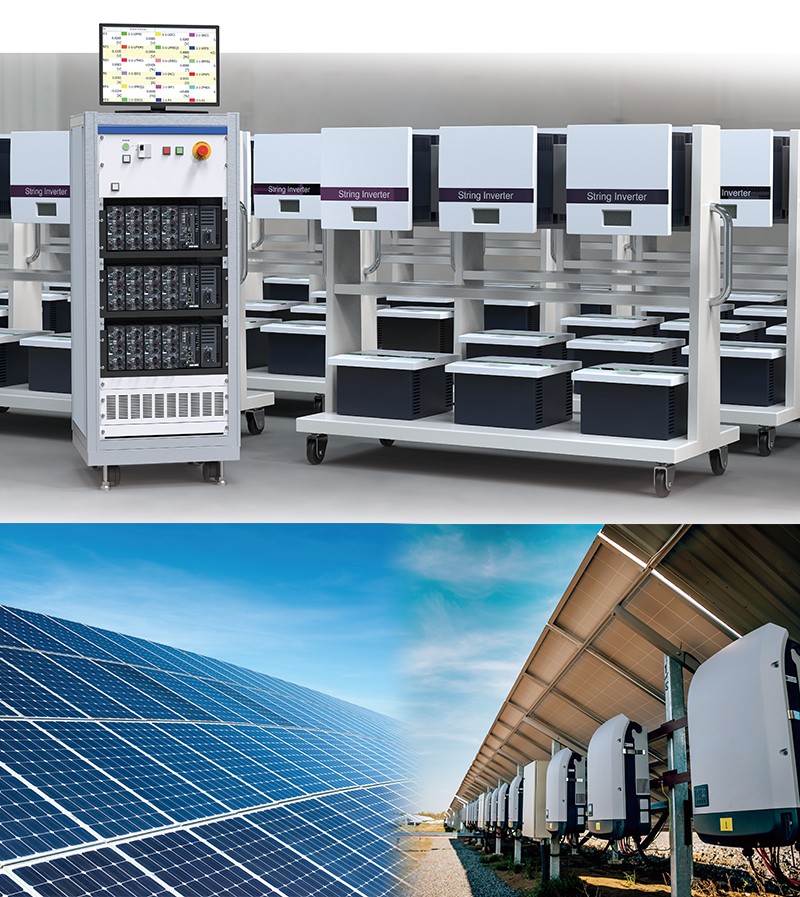

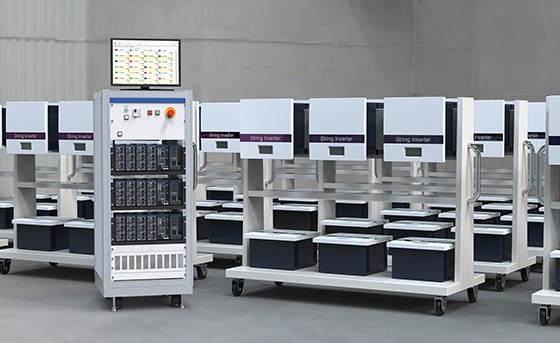

高精度、紧凑型光伏逆变器检测系统【用于光伏逆变器生产线】在光伏逆变器中，组串式逆变器越来越多地用于更高的电压和更多的输入/输出系统，以提高能源运行效率。生产线必须能够支持高电压，具备可扩展性从而应对测量点
数量的增加，并且为检查设备节省空间。M7103就是为满足这些要求而开发的。

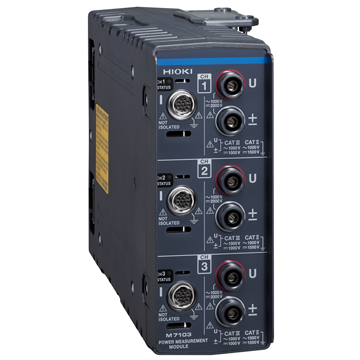

适用于光伏逆变器生产线的模块式功率测量仪器
模块 功率测量�？� M7103 对地最大额定电压 DC 1000 V, AC 1000 V (CAT III)
DC 1500 V, AC 1000 V (CAT II)测量量程 电压: 6 V ～ 1500 V (8档量程)

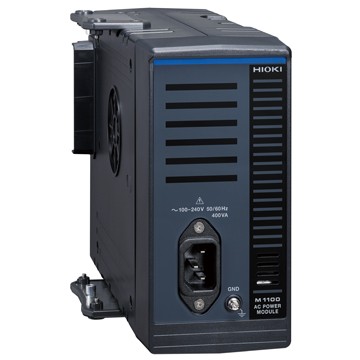

电流: 40 mA ～ 2000 A (6档量程、取决于传感器)通道数 3ch/台 采样速度 最快 5 ms 更多详情 点击此处查看M7103详情 使用 M7103 时，需要 M1100 交流电源�？椋ㄐ璧ザ拦郝颍�。
-

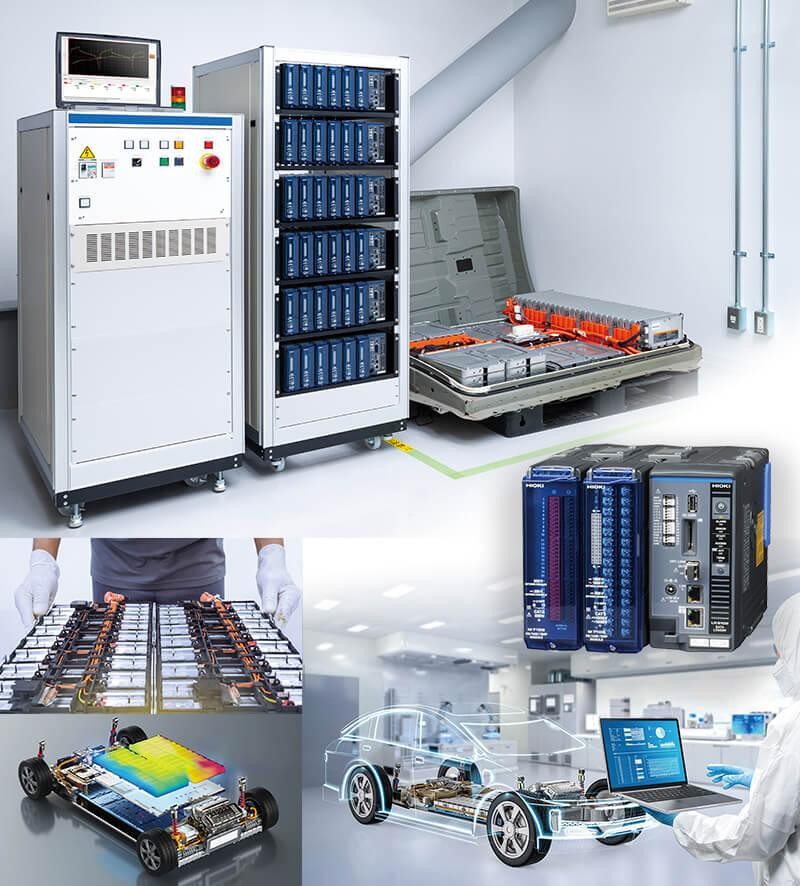

安全测量高压电池包各个电芯的电压和总电压【电池充放电测试】电池包由许多串联的电芯组成。电芯特性的偏差会导致整个电池包性能下降，因此了解每个电芯的电压及温度的变化非常重要。
另外，在充放电测试中，可以同步测量总电压·总电流与各电池的电压·温度，得以全面地评价电池包的整体特性。
另一方面，电动汽车电池的电压越来越高。 在实际使用中，电池电压从400V发展到800V，因此，为了在此类高压电池包的充放电测试中安全测量电芯的电压及温度，测量仪器的对地电压和�？橹涞牡缪贡涞糜任匾�。
适用于电池包的叠层电芯电压测量、电芯产线的充放电测试的�？�

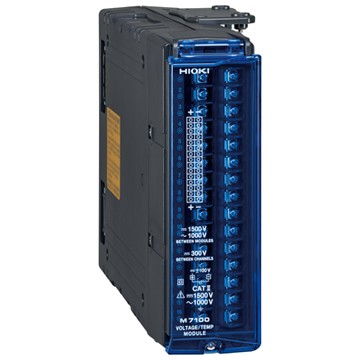

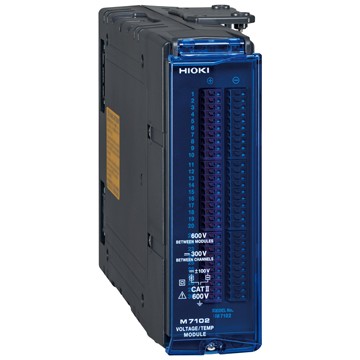

�？� 电压/温度�？镸7100 电压/温度�？镸7102 电池包 适用于600 V～1500 V 适用于600 V以下 对地最大额定电压 DC 1500 V, AC 1000 V (CAT II) DC 600 V, AC 600 V (CAT II) �？橹渥畲蠖疃ǖ缪� DC 1500 V, AC 1000 V DC 600 V, AC 600 V 最大通道数 15通道/个 30通道/个 采样速度 最快5 ms 最快10 ms 更多详情 点击此处查看M7100详情 点击此处查看M7102详情 功率测量模块用于测量系统的总电压和总电流：点击此处查看 M7103详情
适用于电池充放电测试的解决方案
详细说明了配置示例、产品优势、选型指南等。
点击查看相关解决方案
-
产品介绍 -

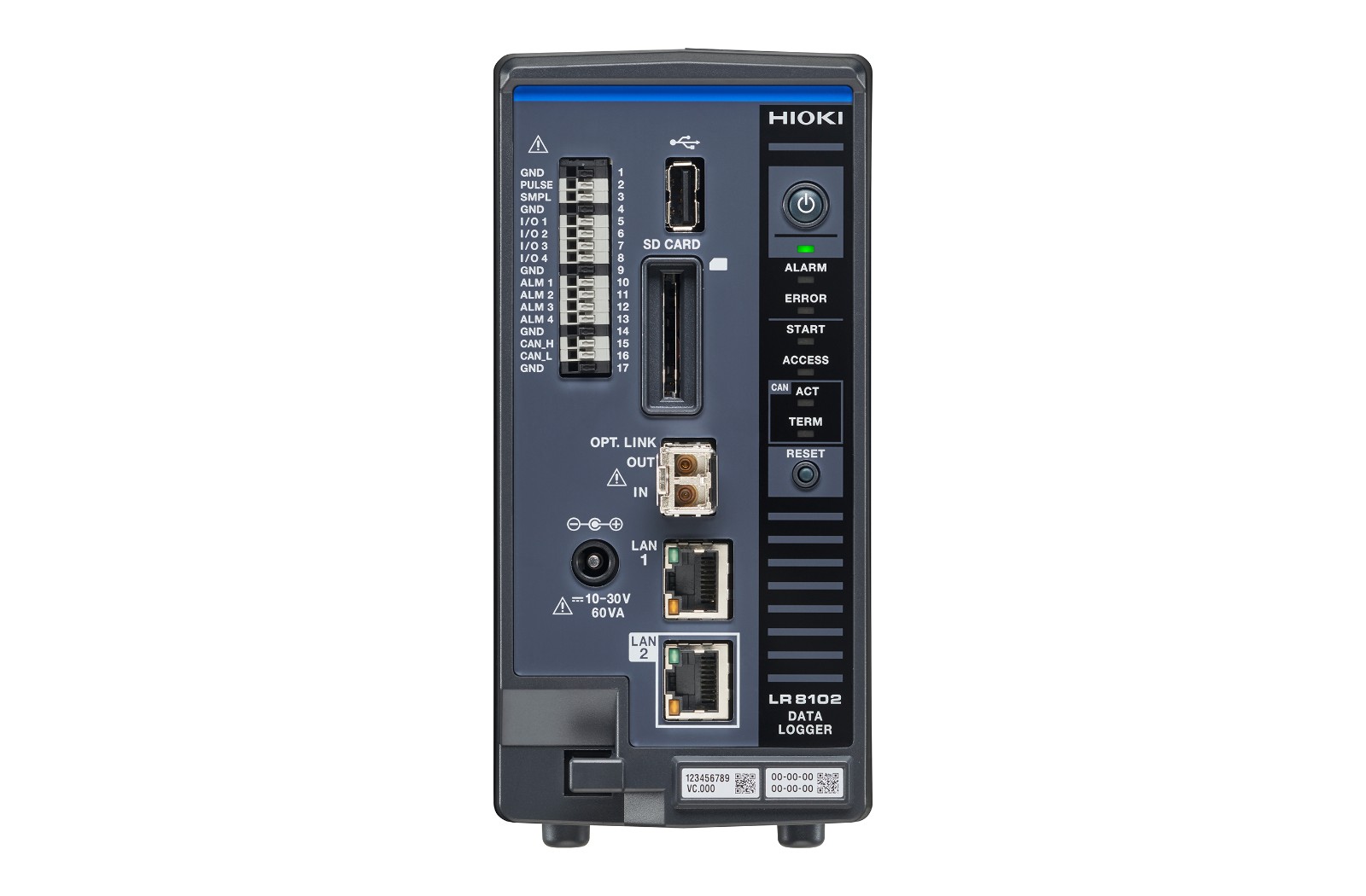

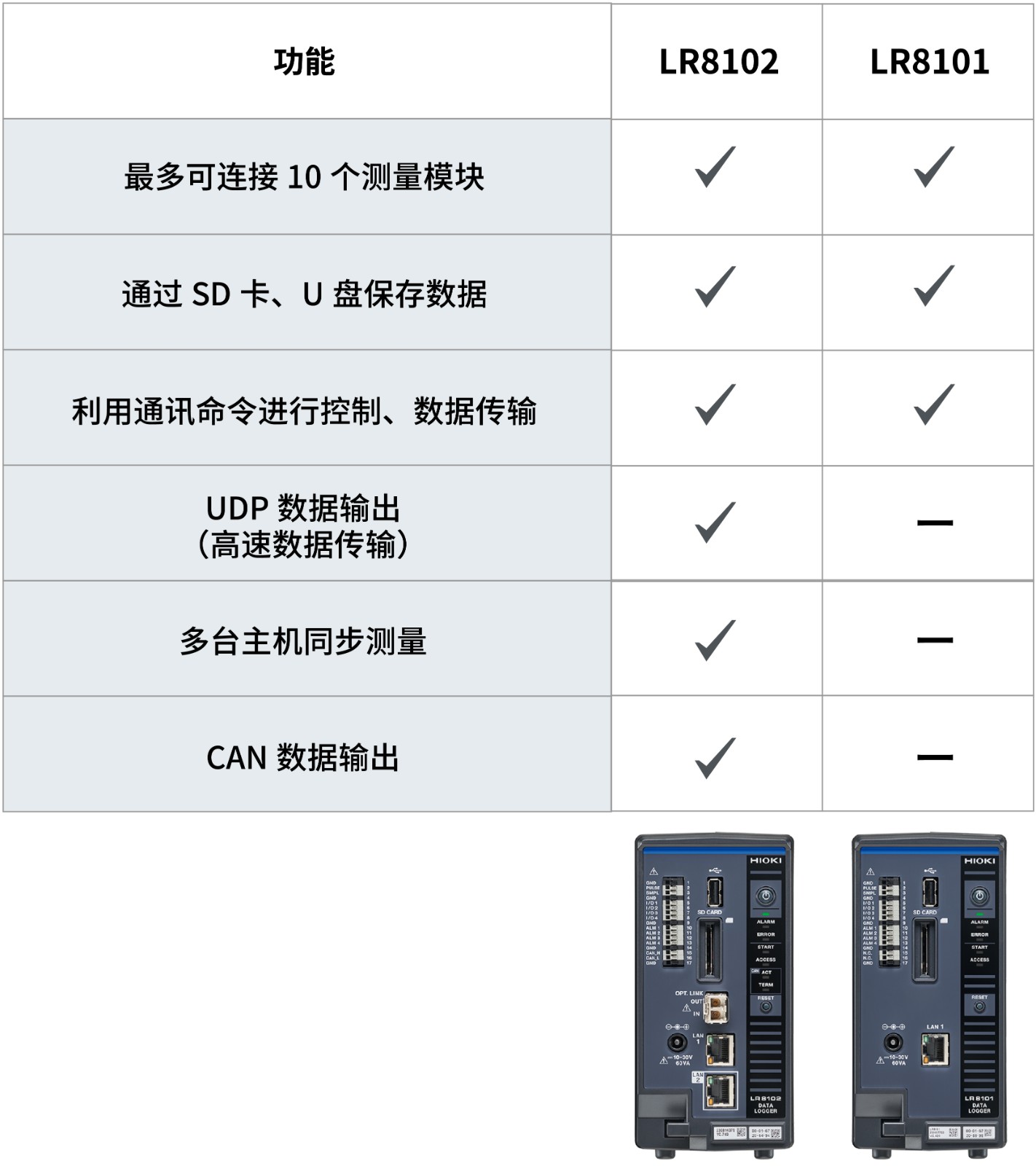

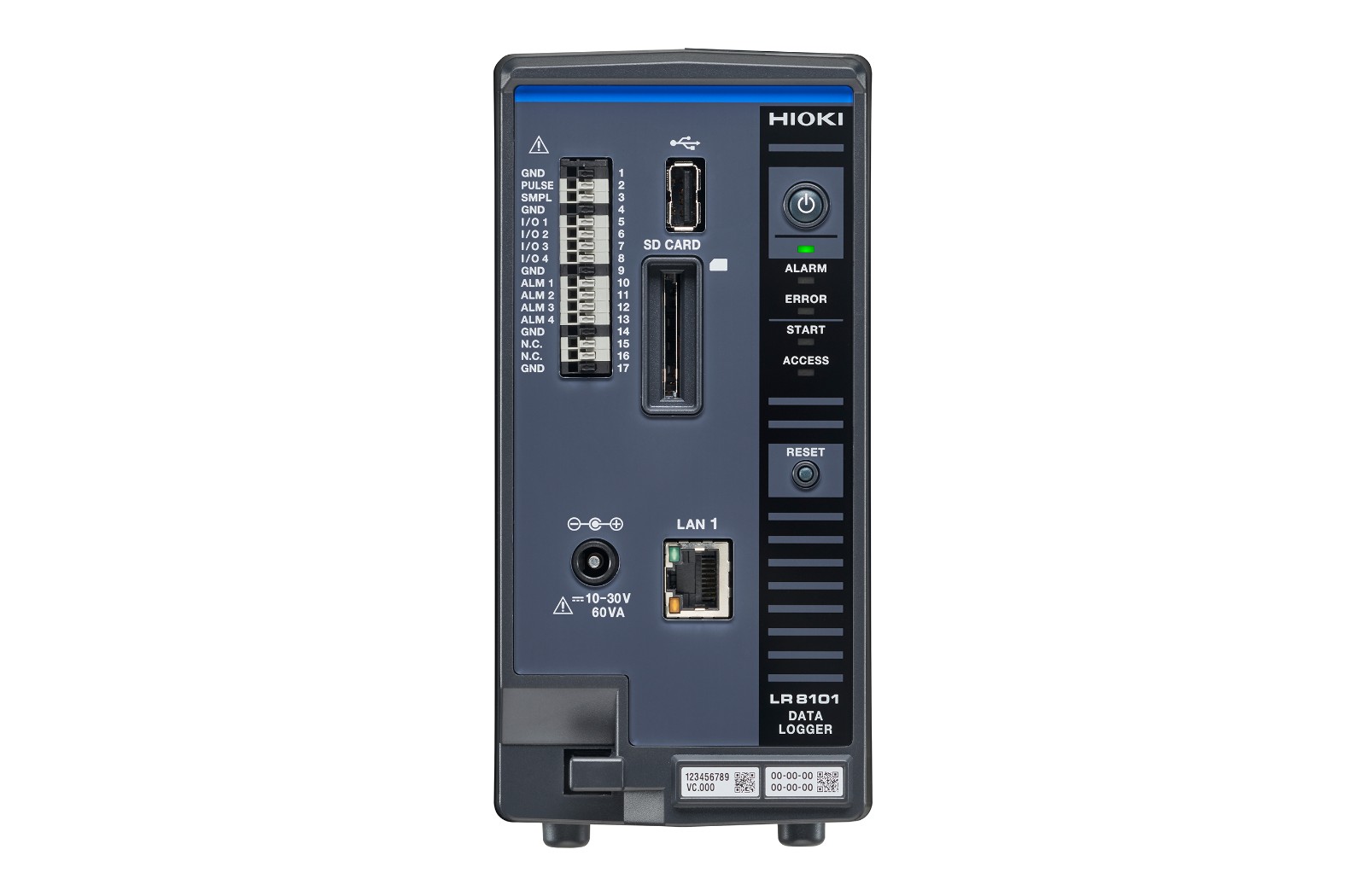

LR8101（基础机型）和LR8102（高性能机型）的区别通用功能
·最多可连接10个测量�？�
·通过 SD 卡或 U盘保存数据
·利用通讯命令进行控制和数据传输
LR8102（高性能机型）的功能
·利用UDP输出数据
实时输出每次采样的测量数据，最快5 ms间隔。
在需要进行实时处理（如 HILS）时可使用此功能。
·多台主机同步测量

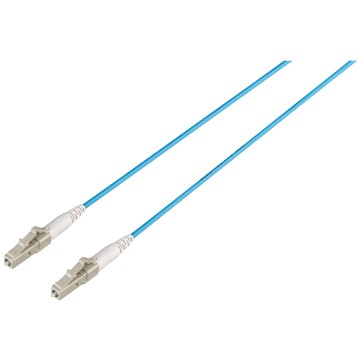

使用选件光连接线 L6101（1 m）或光连接线L6102（10 m）可实现同步测量。
所有同步采样的主机测量数据均可从主仪器的LAN2输出。
·通过CAN输出数据
测量值可通过 CAN（Controller Area Network）输出。
可用于与电池管理系统 (BMS) 等车载设备的信息进行数据整合。
基本参数（精度保证期1年）
详细参数请查看使用说明书。
| 品名 | 数据采集仪LR8102 | 数据采集仪LR8101 |
|---|---|---|
| 可连接�？� | 参照【选件】 > 【测量�？椤� | |
| 最多可连接�？楦鍪� | 10个（M7103最多为4个） | |
| 最多可同步主机台数 | 10台 （需要光连接线） | 无法与主机同步 |
| 电源 | AC适配器 : AC适配器Z1016 (DC 12 V ±10%驱动) 外部电源 : DC 10 V ～ 30 V 交流电源�？� M1100：使用功率测量�？� M7103 时需要 | |
| 使用温湿度范围 | -10℃～50℃, 80% RH以下 (无结露) | |
| LAN端口数 | 2 | 1 |
| 通讯接口 | 【LAN1功能】 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能
【LAN2功能】 以太网 XCP（UDP） 通过 UDP 输出测量数据 | 【LAN1功能】 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能 |
| 外部媒体 | U盘, 确保正常运行: Z4006 (16 GB) 支持SD存储卡/SDHC存储卡，确保正常运行: Z4001 (2 GB), Z4003 (8 GB) | |
| 外部控制端子 | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5), CAN接口(1) | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5) |
| 体积及重量 | 无�？�：约80W × 166H × 238D mm(不含突起物), 1.5 kg 安装1个M7100�？槭�：约134W × 166H × 263D mm(不含突起物) 安装10个M7100模块时：约620W × 166H × 263D mm(不含突起物) | |
| 附件 | 使用注意事项×1, 启动指南 ×1, 使用说明书 详细篇, Logger Utility, Logger Utility使用说明书, CAN单元设置软件, CAN单元设置软件使用说明书, 通讯命令使用说明书) ※主机不附带AC适配器。请选择另售 (选件) 的AC适配器 Z1016、电源线L1012或交流电源�？� M1100。 与 M7103 组合时需要使用交流电源�？� M1100。 | |
测量�？�

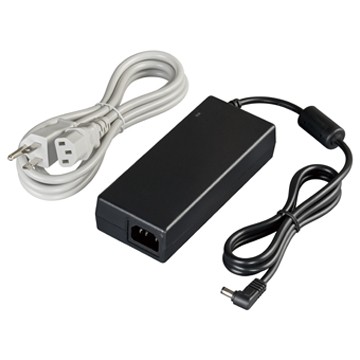

电源

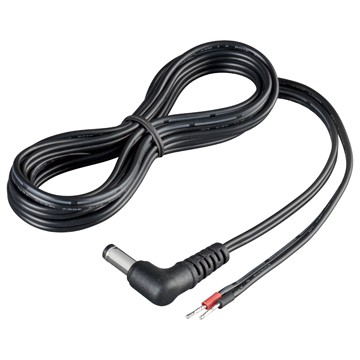

主机不附带AC适配器。请选择另售 (选件) 的AC适配器 Z1016或电源线L1012。与 M7103 组合时需要使用交流电源�？� M1100。
主机之间采样同步·CAN连接【仅支持LR8102】
主机之间采样同步（光纤连接）：用于同步多个数据采集仪LR8102主机进行测量。CAN连接：用于与电池管理系统 (BMS) 等车载设备的信息进行数据整合。
电流传感器 转换线
保存媒体
请务必使用我司的正版选件保存媒体。如使用我司选件以外的保存媒体，则无法保证正常保存或读取。
测量分析
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
编号
类别
型号
名称
备注
类型
大小
更新时间
点击
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、6686体育技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
8423,8430-21,LR8400,8401,8402-21,LR8410-30,LR8431,LR8432-30,LR8512,LR8513,LR8514,LR8515,LR8450,LR8450-01,LR8101,LR8102
数据采集仪
可控制设备，并收集实时数据
45.64 MB
LR8400-21
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
数据采集仪
GENNECT One
提供GENNECT One的下载网址
243 MB
| 数据采集仪LR8101，LR8102升级 |
 |
| 版本升级应有资格技术员来执行。 与LR8101、LR8102的功能和操作类似，如对进程有任何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
| 1. LR8101、LR8102软件 | |
| 软件最新版本如下。若您仍旧使用的旧版本，请进行版本升级。 | |
? 主机版本：V1.60 ? �？榘姹�：M7100、M7102 V1.00；M7103 V1.01 ? 模块 FPGA：M7100、M7102、M7103 V1.00 *主机版本 V1.50 或更高版本支持功率测量�？� M7103。 | |
| 2. 版本确认方法 | |

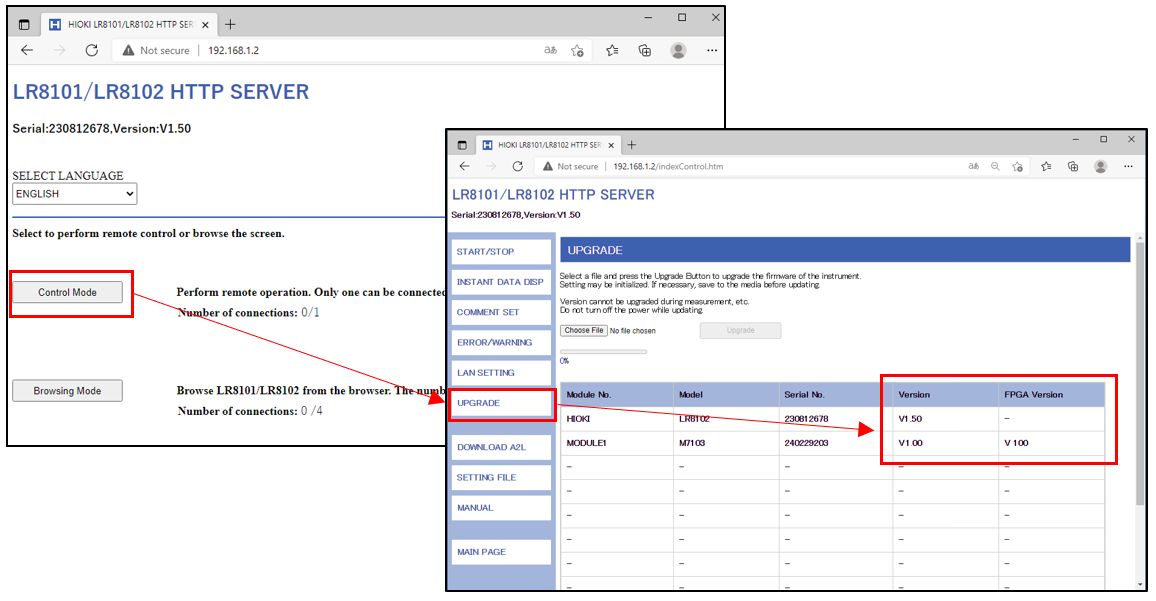

| 使用 “版本升级方法 ”中描述的方法通过局域网连接到 LR8101 或 LR8102 后，点击 "Control Mode" -> "UPGRADE" or “UPDATE”检查版本。 | |
 | |
| |
如LR8101、LR8102版本为 V1.6，则无需升级仪器。 |
数据采集仪LR8101、LR8102升级V1.6（2026年3月）
版本升级应由资格技术员来执行。
如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 请确认上面内容后，进行下载。
? 版本升级的方法请下载「版本升级方法」后,按说明进行。
? 升级过程中,绝对不可切断主机电源。同时也不可抽去PC卡。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
