一台仪器即可完成光伏逆变器的效率测试(高性价比版本)
返回上一页 | 在PV逆变器的产线测试中，除了功率转换效率测试及谐波测量，有时还需要对每
路MPPT进行电流测量。然而，该测试需用到很多功率计，测试系统的繁琐始终是一个
难以解决的课题。因此，我们向您推荐CN089分流电阻线。 CN089将电流输出型电流传感器的输出转换为电压信号，使用采集仪的电压?温 度�？榧纯汕崴刹饬�。这样就能在1台仪器上高效完成高精度功率转换效率测试、谐波 测量及MPPT电流测量。 | |
本应用案例的要点
使用传统方式对持续多通道化的组串式逆变器进行多点位电流测量时需要准备多个功率计。仪器的增加不仅提高了设 备成本，还对安置空间有更大的需求。特别是在组串式逆变器的DC测量中，仅测量电流的情况较多，为了构建简洁的系 统，有时会讨论使用普通的电流输出型电流传感器。
使用CN089分流电阻线，可以与普通的电流输出型电流传感器连接，通过在采集仪上设置转换比，实现既节省空间又 简便的多通道DC测量。

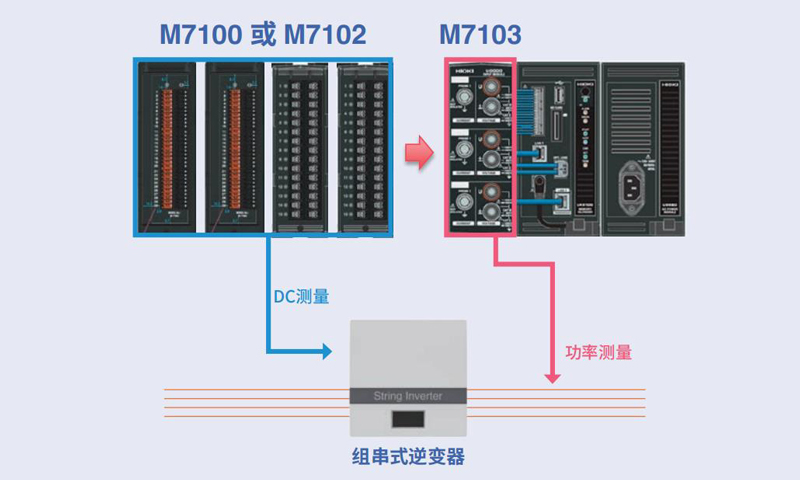

｜例：组串式逆变器(DC 15CH、AC 3CH)测量时

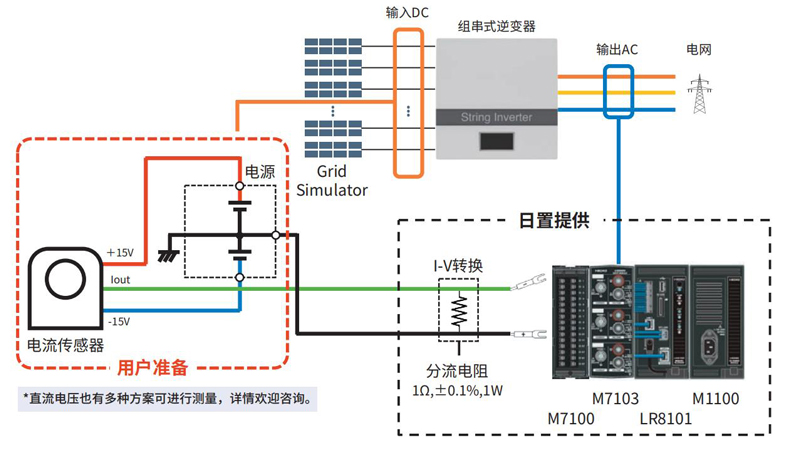

连接方法
根据CN089分流电阻线的标签正确接线即可轻松开始测量。电流传感器和电流传感器用的外部电源需要客户自行准备。 另外，需注意流经CN089分流电阻线的电流勿超过额定的200mA。
设置方法
与免费软件“Logger Utility”组合使用时的设置方法如下。由于CN089分流电阻线的内阻为1Ω，所以只需按电流传感 器的转换比来设置变比即可。
｜例：使用额定200A、电流输出比为1000:1的电流输出型电流传感器时
总结
| 使用CN089分流电阻线即可将普通的电流输出型电流传感器连接至采集
仪，构建简洁的多通道DC测量系统。活用本解决方案可助力您实现更为高
效的测量。 有关样机演示、应用案例的咨询，请致电HIOKI6686体育全国咨询热线400- 920-6010。 |  | |
