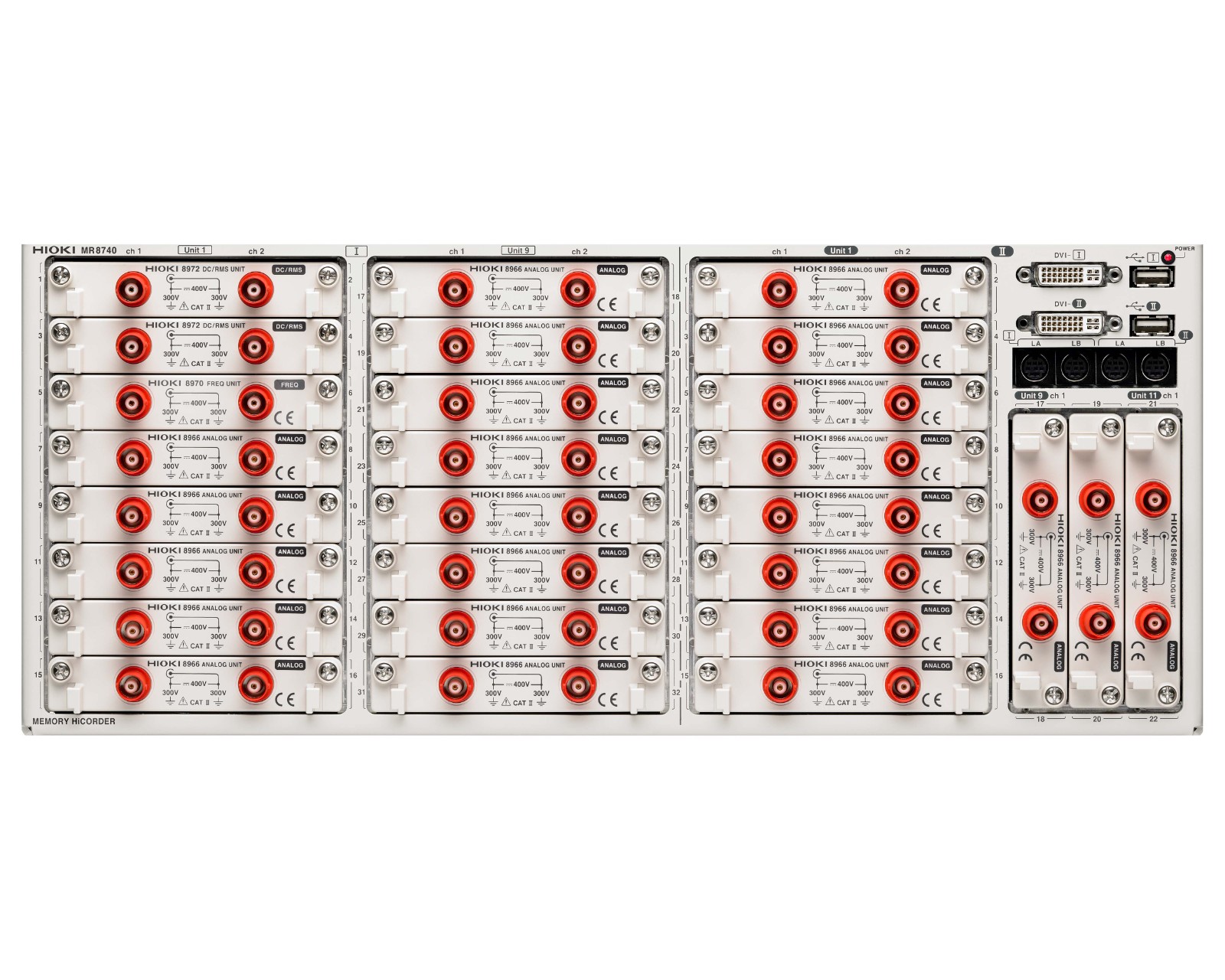

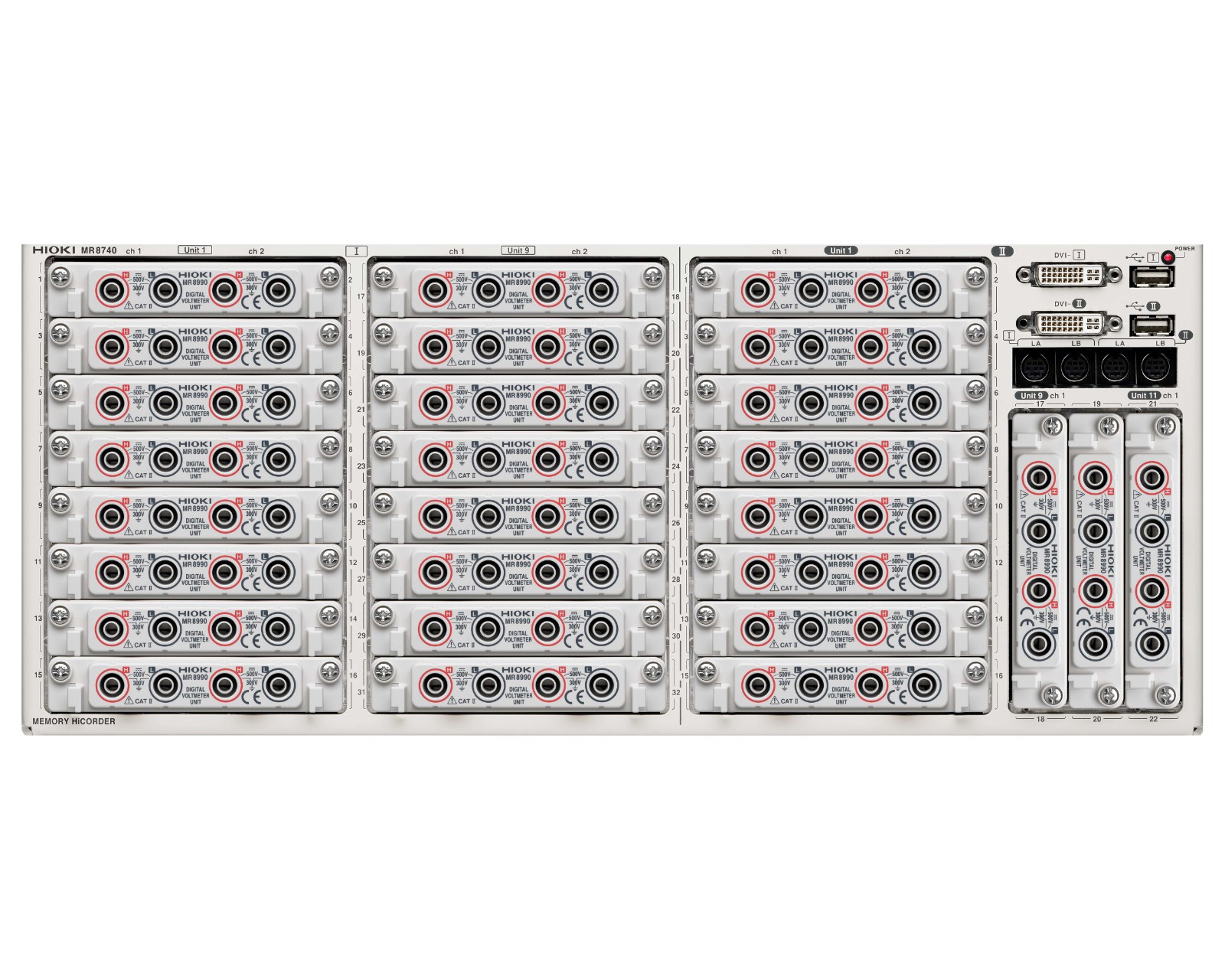

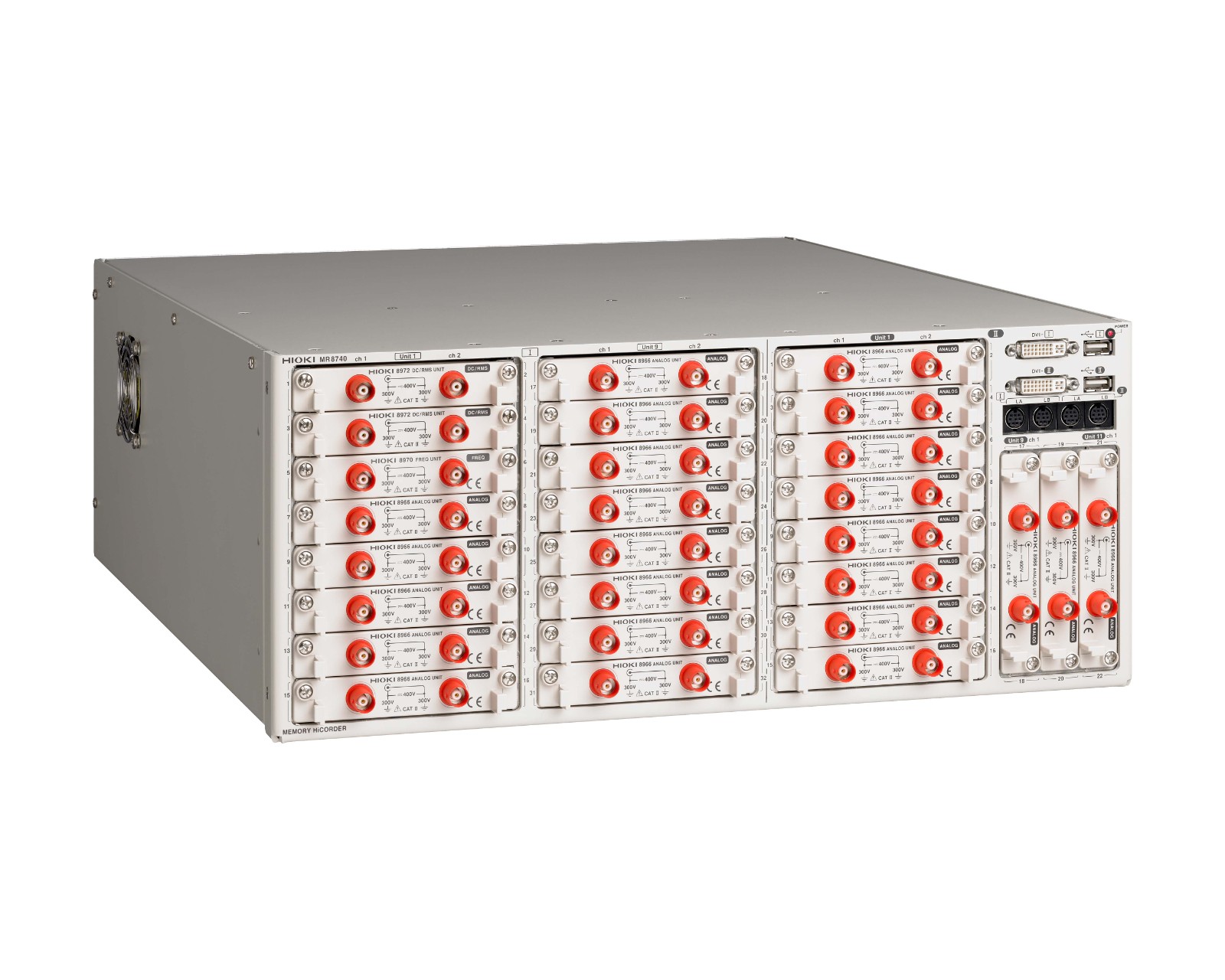

存储记录仪MR8740，MR8741
返回上一页高速·绝缘&多通道的测试系统用记录仪（机架组装型）
高速测量
绝缘输入
MR8740:54ch/MR8741:16ch
用于测量系统中(机架安装型)
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
- 解决方案
- 常见问题

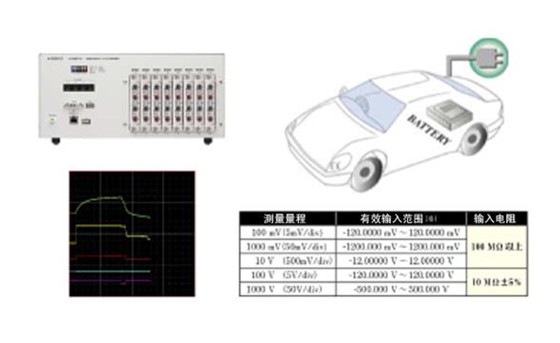

● 24bit高分辨率的数字电压表单元MR8990新上市！不需要扫描仪即可实现高速高精度测量。
● 适用于多通道的测试（MR8740：54ch，MR8741：16ch）
● 绝缘输入（各输入通道间、外壳间绝缘：对地最大额定电压AC、DC300V）
● 高速采样（最大20MS/s，54ch型最大32ch同时采样）
● 适合组装在机架中（高4U·180mm以内，无显示屏，长方形）

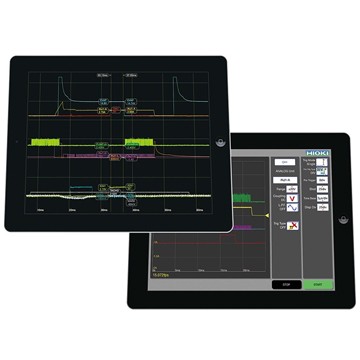

● 通过LAN通讯进行远程测量（数据传输至内存，在远离测量处的地方进行计算机操作）
基本参数
| 型号 | MR8740 | MR8741 |
|---|---|---|
| 通道数 | [�？镮：模拟单元16个]模拟32ch+逻辑标准8ch~ [�？镮：模拟单元13个+逻辑单元3个]模拟26ch+逻辑56ch（逻辑标准8ch+逻辑单元48ch） [模块II：模拟单元11个]模拟22ch+逻辑标准8ch~ [模块II：模拟单元8个+逻辑单元3个]模拟16ch+逻辑56ch（逻辑标准8ch+逻辑单元48ch） ※ �？镮和�？镮I的2个�？楣钩� ※ �？镮和�？镮I通过同步触发同时开始（内部设置） | [模拟单元8个]模拟16ch+逻辑标准16ch~ [模拟单元5个+逻辑单元3个]模拟10ch+逻辑64ch（逻辑标准16ch+逻辑单元48ch） |
| ※模拟单元的通道间和主机间绝缘，所有逻辑单元的通道和标准逻辑端口的通道和主机共地 | ||
| 测量量程 (20div满量程) | 5mV~20V/div，12档量程，分辨率：量程的1/100 (使用8966时) 5mV~50V/div，5档量程，分辨率：量程的1/50000 (使用MR8990时) | |
| 最大输入电压 | DC 400V（使用8966时，输入端口间的安全电压） | |
| 对地最大额定电压 | AC，DC300V（输入和主机间绝缘，输入通道~外壳间，各输入通道间的上限电压） | |
| 频率特性 | 使用8966时：DC~5MHz (-3dB) | |
| 时间轴 (存储时) | 5μs~5min/div，26档量程，时间轴分辨率100点/div，时间轴放大：×2~×10的3段，缩�。�1/2~1/20,000的13段 | |
| 测量功能 | 存储（高速记录），FFT | |
| 存储容量 | 16MW/ch（固定），共864MW | 16MW/ch（固定），共256MW |
| 外部存储 | U盘（USB2.0） | |
| 显示部分 | 无（数字DVI端口，各�？�1个，800× 600点） | 无（数字DVI端口1个，800× 600点） |
| 外部接口 | [LAN] 100BASE-TX(DHCP，适用DNS，FTP服务器，HTTP服务器) [USB]USB2.0系列A插座×2（鼠标操作） | |
| 电源 | AC100~240 V, 50/60 Hz (250 VA max.) | AC100~240 V, 50/60 Hz (120 VA max.) |
| 体积及重量 | 426W × 177H × 505D mm, 10.8 kg (仅主机) | 350W × 160H × 320D mm, 5.4 kg (仅主机) |
| 附件 | 使用说明书×1，应用光盘（波形查看Wv/通讯指令表）×1，电源线×1 | |
各种输入单元
※不标配输入线，请另外购买。※在MR8740中最多可使用4个电流单元8971，MR8741不能使用。使用9709时，最多可以使用7个电流探头。

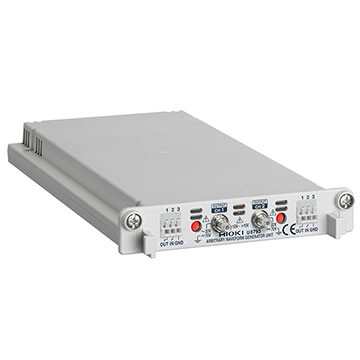

各种输出单元
※不标配输出线，请另外购买。
输出线
※能用于MR8791的连接器请另外咨询。
输入线A
※输入电压根据连接的输入单元的电压而定。
输入线B
※输入电压根据连接的输入单元的电压而定。
输入线C
※对地电压根据连接的输入单元的电压而定。
输入线D
※对地电压参考我司产品参数范围。※另外需要供电电源。
特注输入线
用于P9000，关于特注品请另询。（1）USB总线电源线 （2）USB（A）-迷你B连接线 （3）3分支连接线
输入线E
※对地电压参考我司产品参数范围。※另外需要供电电源。
输入线F
※用于香蕉头端口，输入电压根据连接的输入单元的电压而定。
输入线G
※用于MR8990※输入电压根据连接的输入单元的电压而定。
非接触电压测量
用于其他输入
逻辑测量
※仅能连接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。

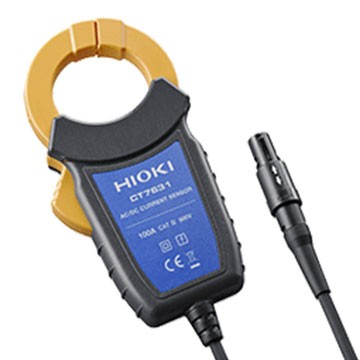

最大200A（高精度）
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。

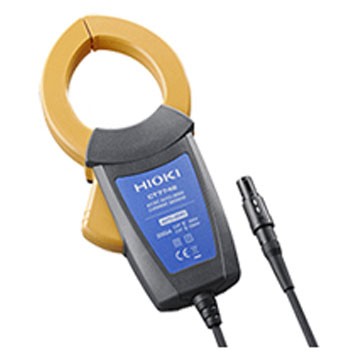

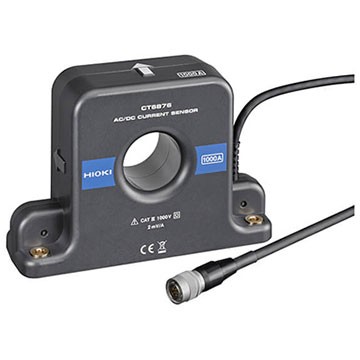

最大1000A（高精度）
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
传感器用电源
※使用电流单元8971时不需要。※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。

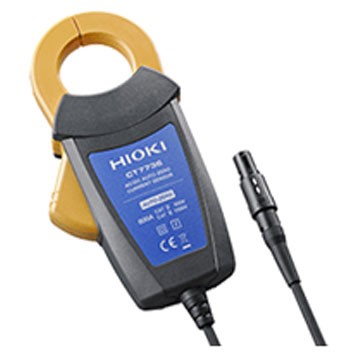

10mA级别～500A（高速）
电源
使用3270系列电流探头时需要。

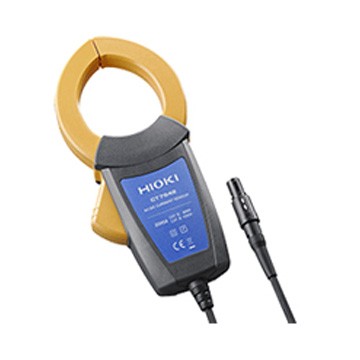

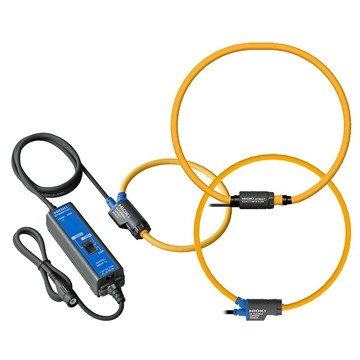

100A～2000A（中速）

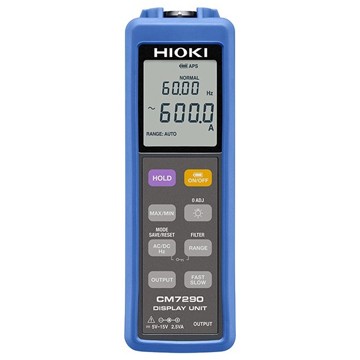

使用这类电流传感器时另外需要CT7290等。
500A～5000A ※用于50/60Hz工频电源线

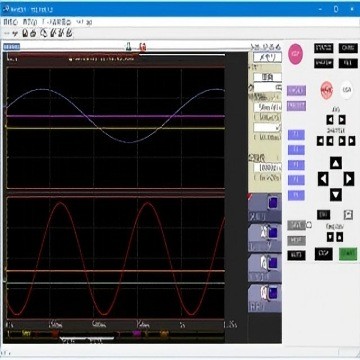

PC相关
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、6686体育技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
 |
| 存储记录仪MR8740，MR8741升级 |
|
| 版本升级应有资格技术员来执行。 与MR8740的功能和操作类似，如对进程有任何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
|
|
|
| ? | 下载该软件需要注册用户信息。您的注册信息确认后我们将以邮件形式通知您软件下载页面的登录用户名和密码。 |
| ? | 完成版本升级需要准备U盘。 |
|
| 1. MR8740，MR8741软件 |
|
| 软件最新版本如下。若您仍旧使用的旧版本，请进行版本升级。 |
| ? MR8740硬件版本：V3.33(FPGA存储版本0100:0105) |
| ? MR8741硬件版本：V2.33(FPGA存储版本0100:0105) |
| 2. 版本确认方法 |
|
| 接通电源后，启动画面的左下角会显示软件的版本号。 |

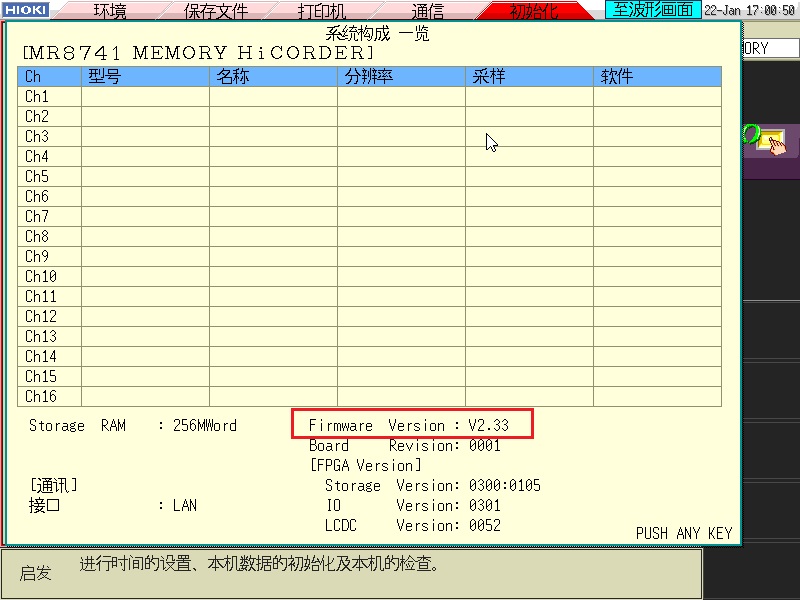

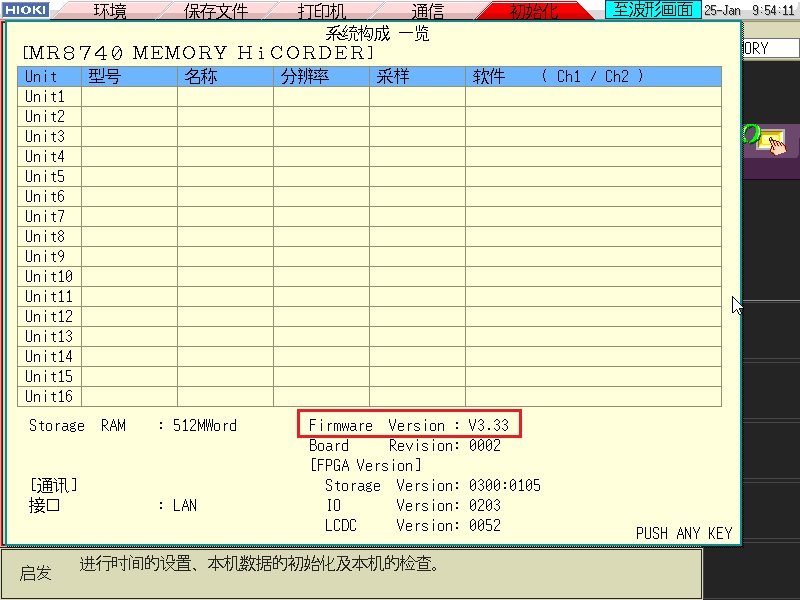

| 从系统画面的自我检查功能中选择[系统构成一览]后，画面中间下面部分显示软件的版本号。 |
|
| MR8740 |
 |
|
| 如MR8740版本为 Ver3.33，则无需升级仪器。 |
|
| MR8741 |
 |
|
| 如MR8741版本为 Ver2.33，则无需升级仪器。 |
|
存储记录仪MR8740升级 v3.33，MR8741升级 v2.33(2024年1月)
版本升级应由资格技术员来执行。
如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 请确认上面内容后，进行下载。
? 版本升级的方法请下载「版本升级方法」后,按说明进行。
? 升级过程中,绝对不可切断主机电源。同时也不可抽去U盘。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
