● 可以同时显示4种参数
● 最小可测功率5W、电流60mA的功率计 可以60mA的低电流从5W最高测量到360kW功率
● 还能测量电流、电压、功率等简单累积电能或相序
● 支持快速测量的操作系统
● 通过保持数据即可将测量值传输至智能手机中，并快速记录数据（仅限CM3286-01）
CAT IV 600，CATIII 1000V
※2 Bluetooth?连接后，终端将有语音提示。
使用适用于平板电脑或智能手机的软件可以收集数据。（仅限CM3286-01）
※三相功率是指假设在50/60Hz下平衡条件或无畸变的正弦波的指示值。被不平衡、变频器所控制的三相线路中无法正确测量。而且明显波形畸变导致无法检测相序（零交叉）时，无法进行测量和显示。※功率因数/相位角/无功效率是从电流、电压的零交叉中求出的值。明显的波形畸变导致无法检测相序（零交叉）时，无法进行测量和显示。
-
CM3286产品介绍 -
CM3286操作方法 -

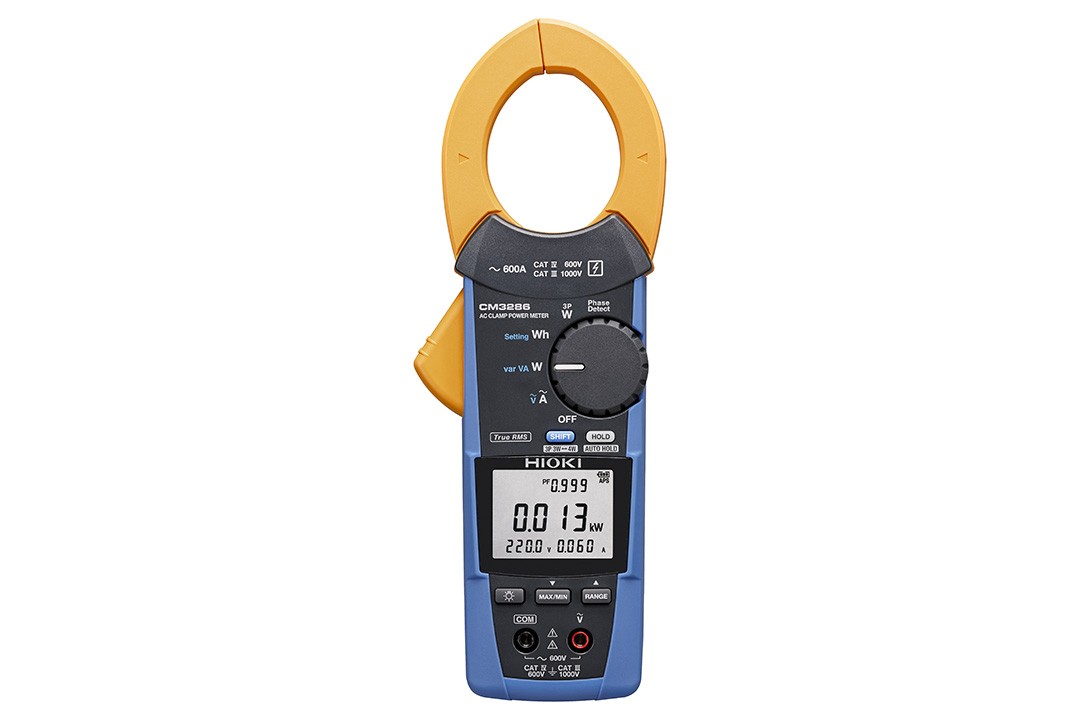

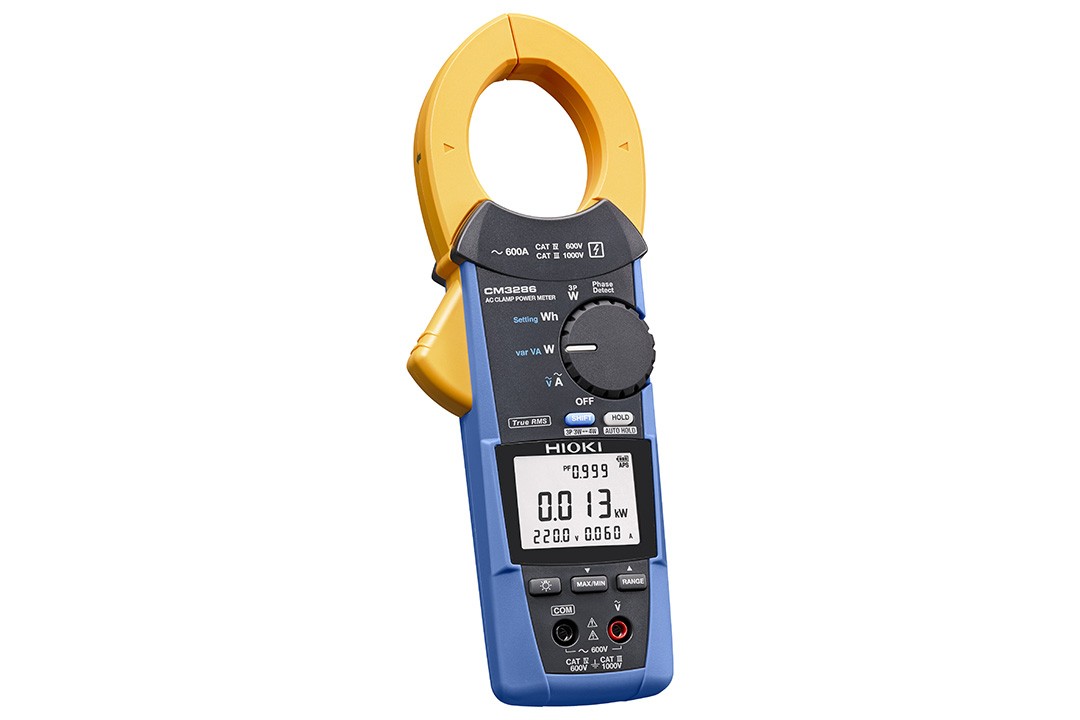

测量范围广的手持式钳形功率计测量范围广，适用于工厂到家用场合。

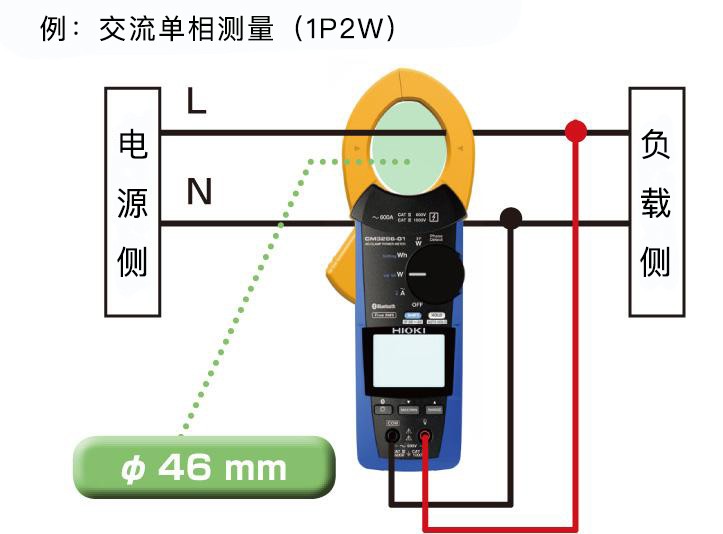

可以准确测量最小60mA的低电流的话从5W到最大600A下360kW的功率（单相功率时） （测量线路）
策略单相到平衡三相（推算值）的功率
（单相2线、单相3线、平衡三相3线、平衡三相4线）
*三相是指通过运算出来的推算功率值 -

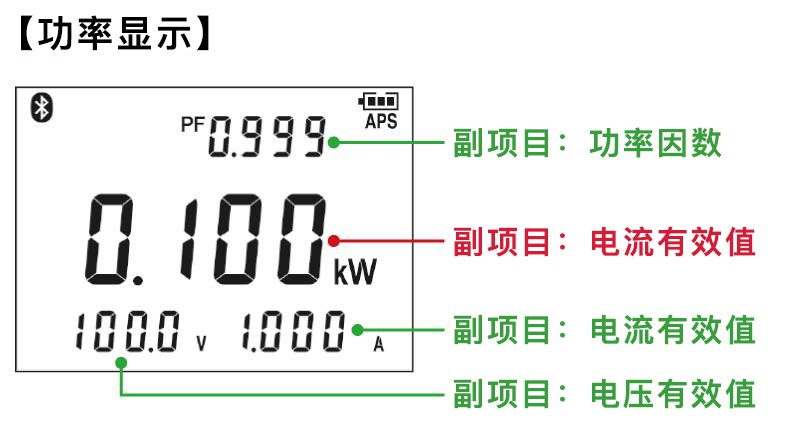

清晰的画面相关项目和接线场所一起显示（主项目×1，副项目×3）
-

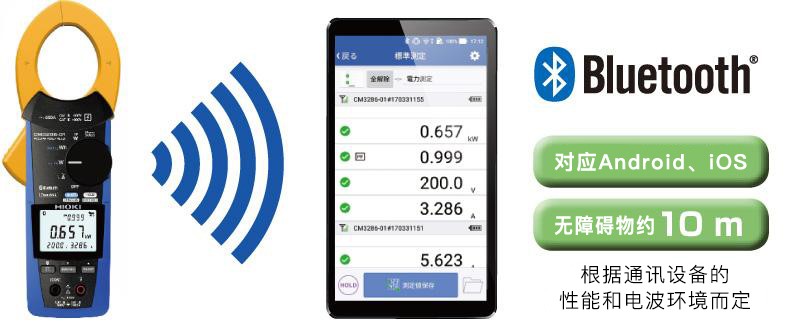

快速的数据记录（仅限CM3286-01）保持测量值的话，则可将数据自动传输至手头的智能手机或平板设备中，无需做笔记。
现场也能制作简单的报告（PDF）。
若以CSV格式保存数据的话，则可以使用Excel进行编辑。
*对应Android、iOS
*使用专用应用软件GENNECT Cross -

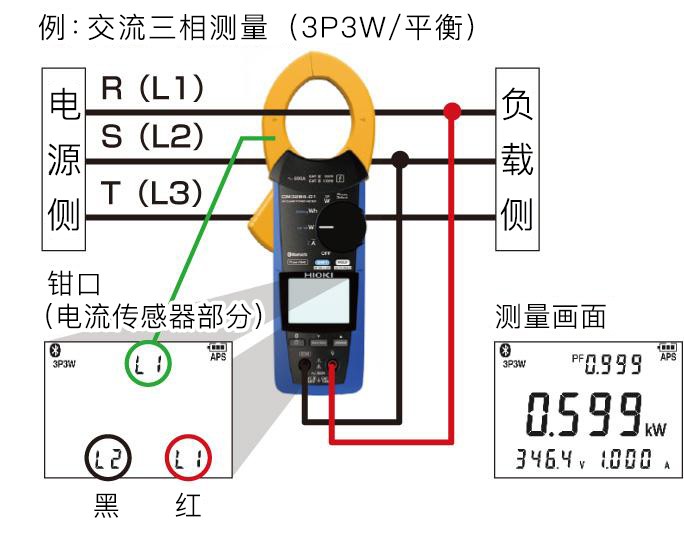

简单接线指南功能进行三相的接线时，会在画面的上下显示接线场所的简单指南。
-

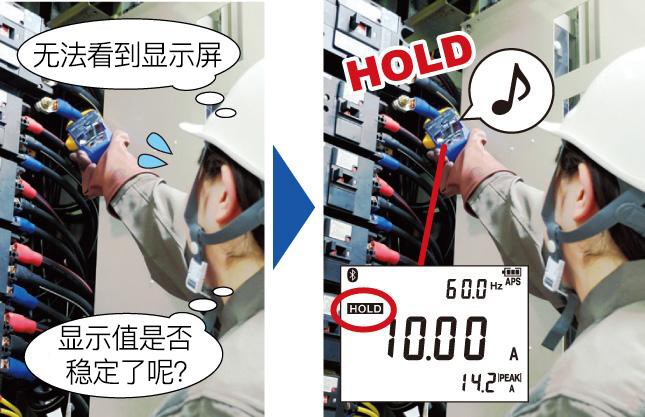

自动保持功能测量值稳定后出现蜂鸣音，并自动保持显示值。
在较难看到显示屏，或较难按到保持按钮时非常有用。 -

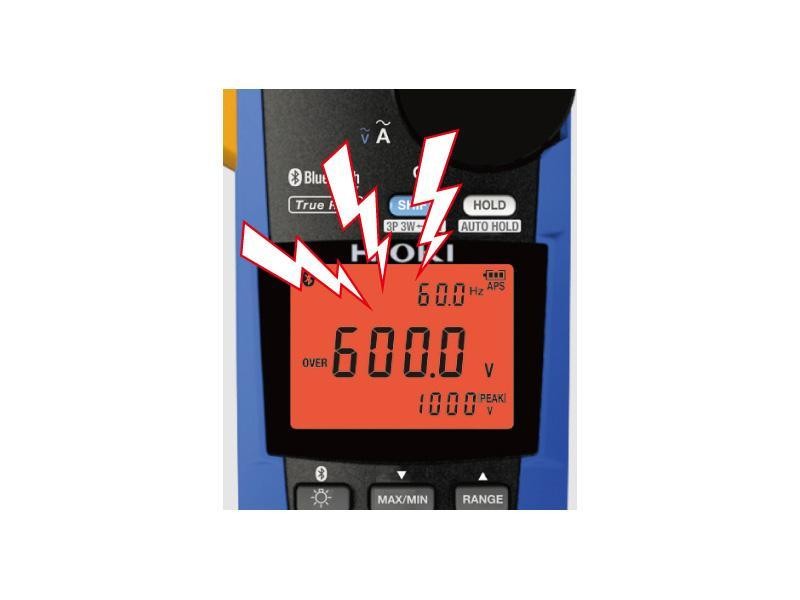

声音和光的双重警报功能检测电流或电压过输入时，以红色背光灯和蜂鸣音发出警报，从而防止事故发生。
-

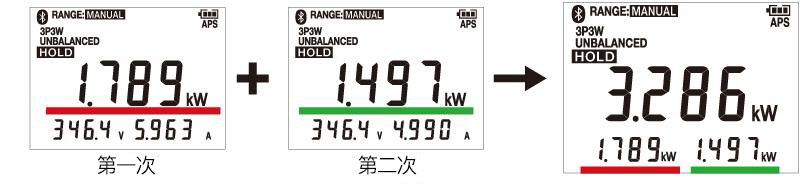

不平衡测量也简单完成进行2次单相功率测量的话，会自动相加，能够测量三相3线的不平衡功率。（进行3次测量时可以测量三相4线）
-

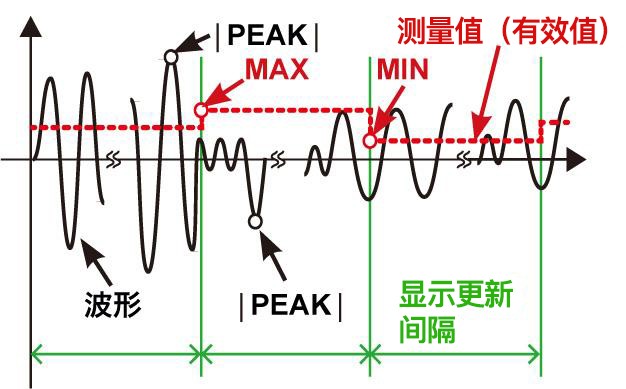

用于简单测量电源的变化因为能够显示最大值（MAX）、最小值（MIN）、平均值（AVG），所以有助于掌握变化情况。 也能测量波峰值（PEAK）的最大值，因此能够确认波峰值电平的变化。
-

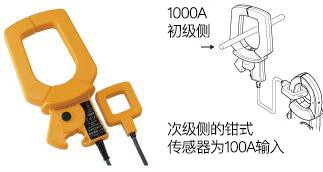

适用于大口径、大电流测量和选件中的钳式转换器9290-10组合，可以测量φ55 mm、80×20 mm的汇流排。 可以测量AC1000A（5分钟最大1500A）的大电流。
基本参数（精度保证时间1年，调整后精度保证时间1年）
※1）从电流、电压的零交叉中求得的相位角
※2）谐波能够使用软件（GENNECT Cross）来显示（计划升级中）
| 测量线路 | 单相，三相（平衡，无波形畸变） |
|---|---|
| 测量项目 | 电压、电流、电压/电流波形峰值、有功/视在/无功功率，功率因数，相位角※1无功效率，频率，简单单相电能 【仅限CM3286-01※2）】电压/电流谐波 |
电压 | [测量范围] 80.0 V?600.0 V，单量程，基本精度45 - 66 Hz : ±0.7% rdg. ±3 dgt., (频率特性: 45? 1 kHz，真有效值) |
电流 | [测量范围] 0.060 A?600.0 A，3档量程，基本精度45 - 66 Hz : ±1.3% rdg. ±3dgt., (频率特性: 45? 1 kHz，真有效值) |
功率 | [単相] 0.005 kW?360.0 kW |
谐波 | 【仅限CM3286-01※2】电压、电流最多30次的谐波电平/总谐波畸变率 |
其他功能 | [相位角※1]超前-180.0°? 延迟179.9°, [功率因数] -1.000 ? 1.000 |
防尘防水性 | IP54 (EN60529)手持部分，若遇水则可能增加测量导体的触电风险 |
通讯接口 | Bluetooth? 4.0LE, Bluetooth?通讯在iOS端或Android端显示测量值 |
电源 | 5号碱性干电池（LR03）×2, 连续使用时间: 25 h (背光灯OFF时) |
可测导体直径 | φ46 mm, 钳口尺寸: 92 W × 18 D mm |
体积及重量 | 82W × 241H × 37D mm, 450 g |
附件 | 连接线L9257 ×1, 5号碱性干电池 (LR03) ×2, 携带包C0203 ×1, 使用说明书 ×1, 【仅限CM3286-01】电波使用时的注意事项 ×1 |
可使用无线的国家（CM3286-01） 更新：2021/10/8
| 无线认证 | 奥地利、孟加拉国、比利时、巴西、保加利亚、加拿大、智利、中国、哥伦比亚、克罗地亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、格鲁吉亚、德国、希腊、香港、匈牙利、冰岛、印度、印度尼西亚、 爱尔兰、以色列、意大利、日本、肯尼亚、韩国、拉脱维亚、列支敦士登、立陶宛、卢森堡、澳门、马耳他、缅甸、荷兰、挪威、秘鲁、菲律宾、波兰、葡萄牙、罗马尼亚、塞尔维亚、斯洛伐克、斯洛文尼亚、西班牙、 瑞典、瑞士、泰国、土耳其、英国、美国、越南 |
|---|
