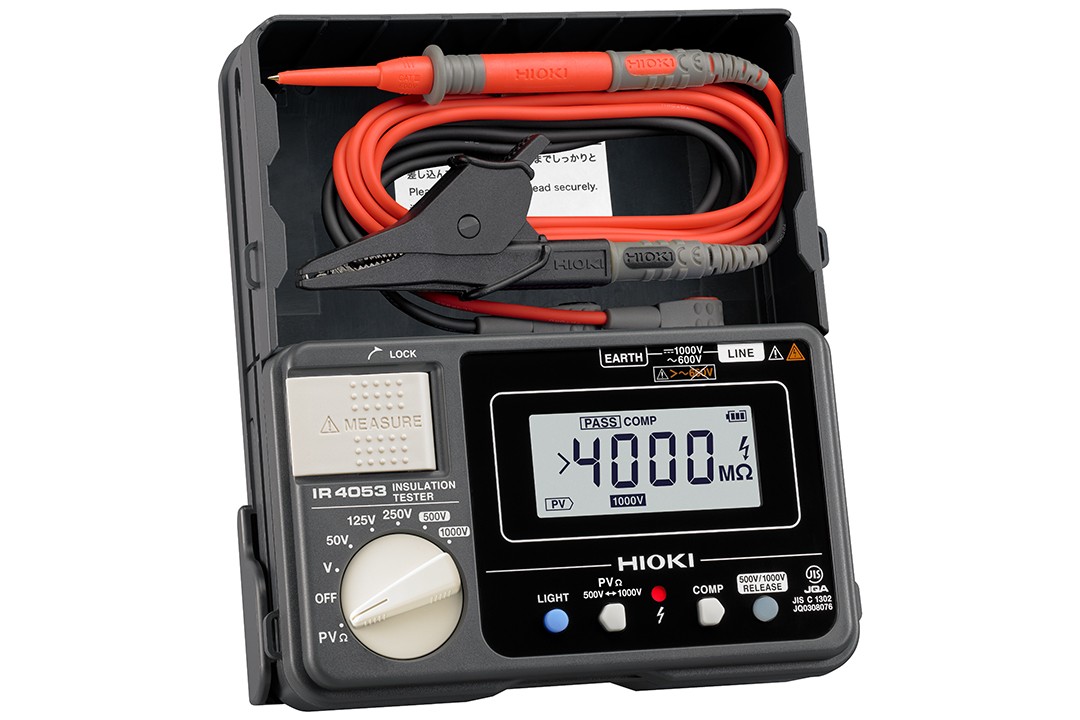

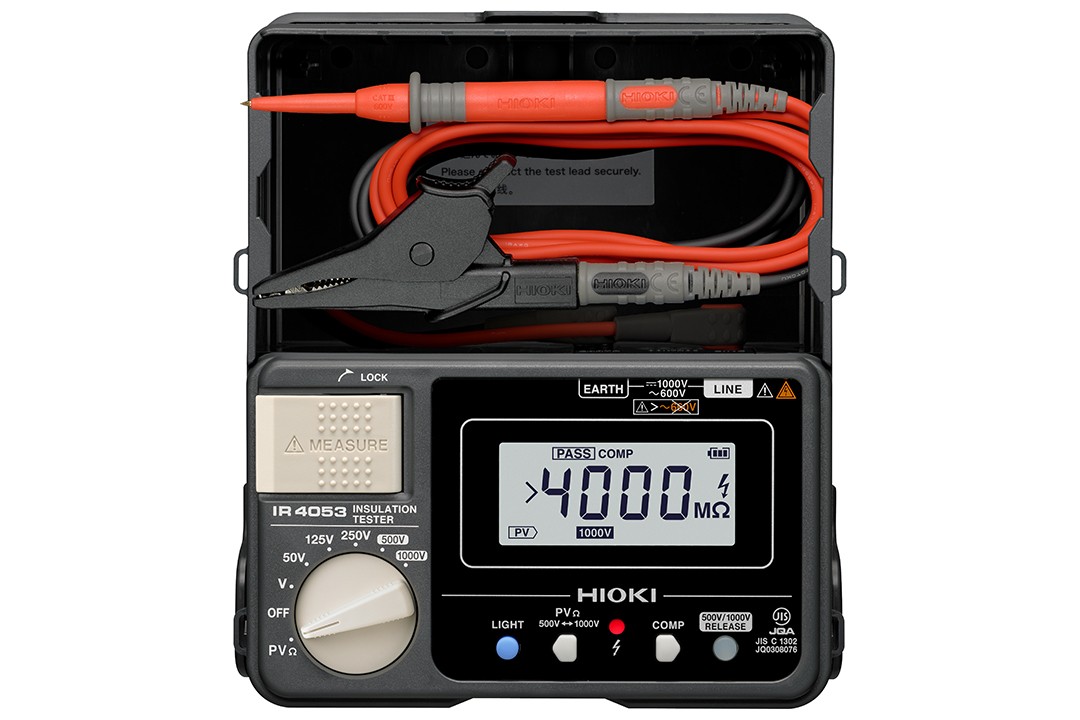

绝缘电阻表 IR4053-10

返回上一页

带PV专用量程的5档量程数字绝缘电阻表

测量PV绝缘电阻测量时间4秒 5档量程电压测量DC1000V 比较器功能

询价预约

概要
规格
选件
相关下载
解决方案
常见问题

?白天也能安全、准确的测量PV的绝缘电阻

?具备PV专用功能，测量时间4秒
?绝缘电阻测量5档量程
?电压测量DC1000V，适用于1000V的PV系统的开路电压检查
?比较器功能
?混凝土地面1m高防摔设计

产品介绍视频
不受发电中太阳能面板影响的绝缘电阻测量

专门设计的用于太阳能面板的绝缘电阻测量的IR4053-10，不会受到发电中的影响，能够正确的测量绝缘电阻值。

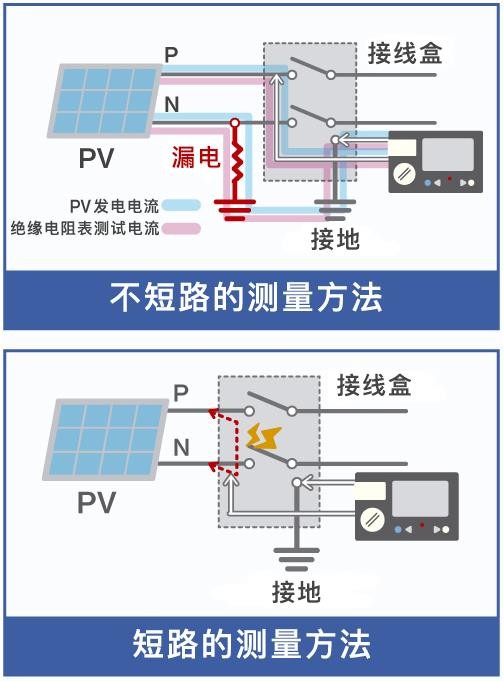

以往的太阳能面板的绝缘测量中的问题点

根据一般社团法人日本电机工业会（JEMA）和日本太阳光发电协会（JPEA）共同制定的《光伏发电系统维护和检查指南》2种测量方法和以往绝缘电阻表的问题点。

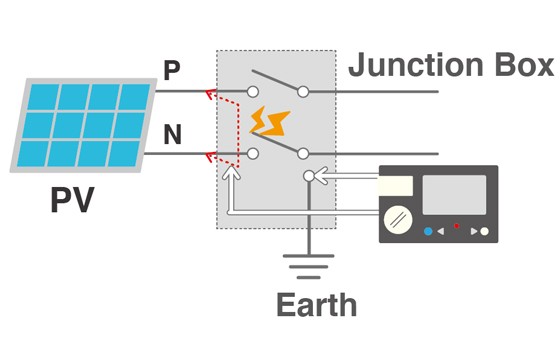

【不短路的测量方法】
危险性较低，根据电路的状态会收到发电中PV的影响，可能产生和实际绝缘电阻状态不同的测量结果。
【短路的测量方法】
为了正确的测量发电中PV，需要进行测量电路的短路测量。
需要另外设置短路开关，可能会存在产生点和危险。
而且，为了防止危险产生，一般推荐在夜间进行测量工作。

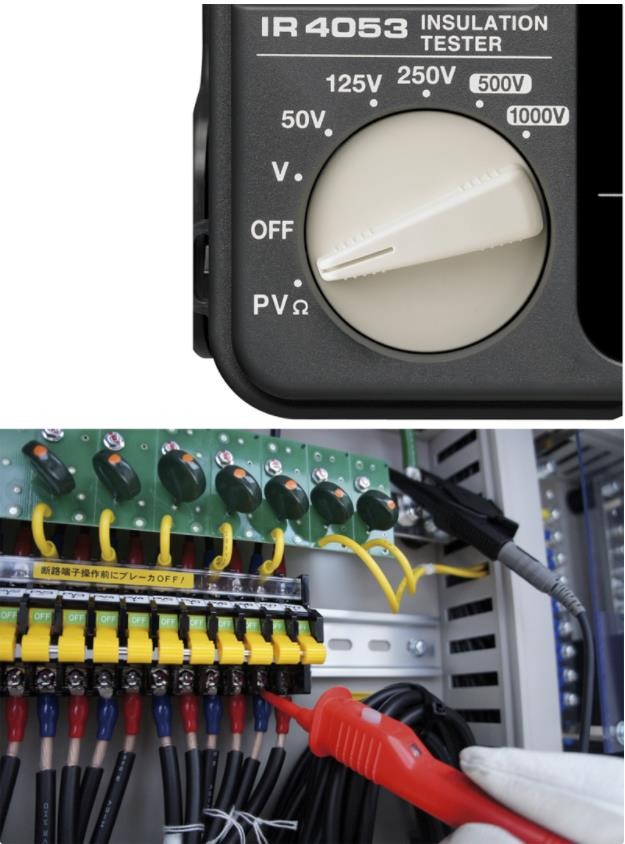

具备PVΩ量程的绝缘电阻表IR4053-10在不短路的情况下也能准确、安全的进行测量

不短路的测量方法，通常进行绝缘测量后绝缘电阻值会有不稳定的时候，这时变成PVΩ后进行测量。
能够不受太阳能面板的影响准确的进行测量。
快速的测量值显示，加快工作进度

测量开始后4秒显示测量值。
第1次的显示后每1秒更新显示值。
迅速的测量，便捷舒适的用法。

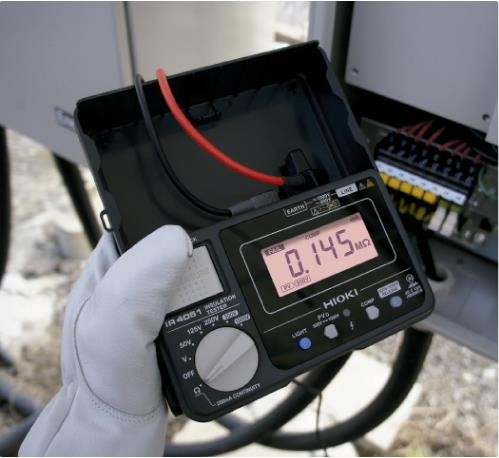

使用比较判断功能判定测量结果合格与否

设置标准值后，标准值以上判定为PASS（合格），标准值以下判定为FAIL（不合格）。
FAIL（不合格）判定时，会以“哔——”的连续音和显示画面亮红灯来进行通知。
因此，合格与否的结果一目了然。

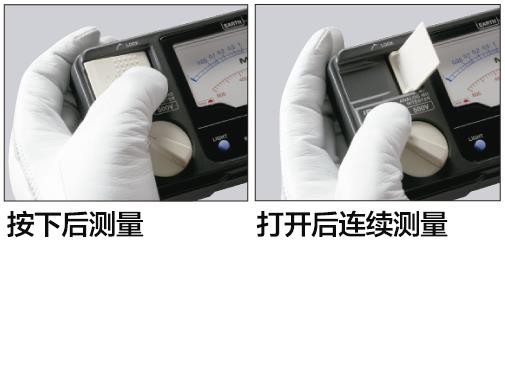

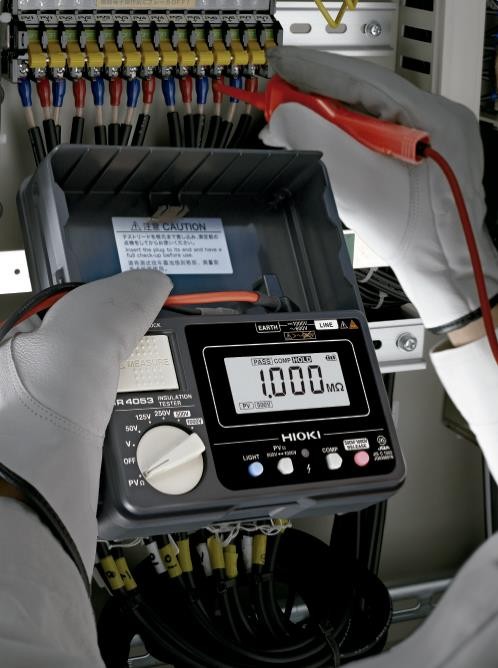

便捷的测量开关、卓越的操作性

仅用大拇指就能操作。
按下开关进行单词测量，打开开关进行连续测量。
※图片为模拟兆欧表

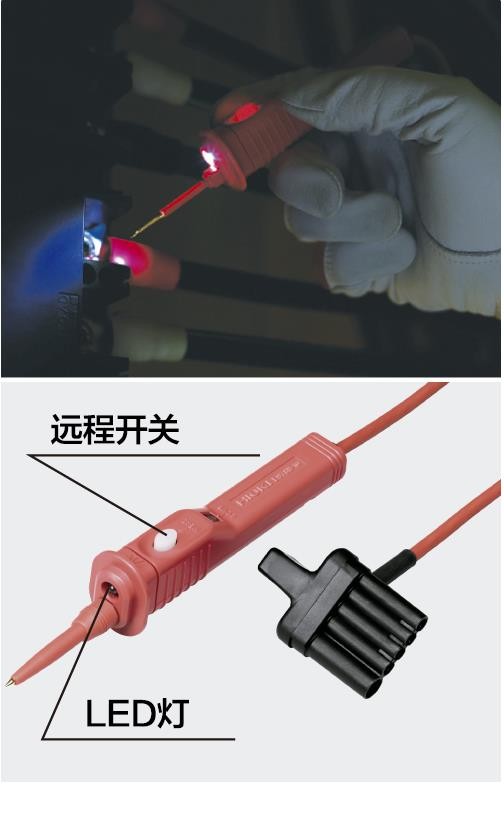

使用测试线远程操作测量的开始和停止

使用带开关的测试线，可以在测试线处进行测量的开始和停止操作。
手边还带有小灯，便于暗处操作。
现场放心使用的耐用设计

能承受混凝土上1m处跌落的防摔设计，即便现场使用也很放心。

基本精度

PVΩ测量
额定测量电压	DC500V	DC1000V
有效最大显示值	2000 MΩ	4000 MΩ
测量范围/精度	0.200～500 MΩ / ±4% rdg. 501～2000 MΩ / ±8% rdg.	0.200～1000 MΩ / ±4% rdg. 1010～4000 MΩ / ±8% rdg.
其他测量范围/精度	0～0.199 MΩ / ±2% rdg. ±6 dgt.

绝缘电阻测量（精度保证时间1年）

额定测量电压	DC 50 V	DC 125 V	DC 250 V	DC 500 V	DC 1000 V
有效最大显示值	100 MΩ	250 MΩ	500 MΩ	2000 MΩ	4000 MΩ
精度第一有效测量范围MΩ	±4% rdg. 0.200～10.00	±4% rdg. 0.200～25.0	±4% rdg. 0.200～50.0	±4% rdg. 0.200～500	±4% rdg. 0.200～1000
能维持额定测量电压的下限电阻	0.05 MΩ	0.125 MΩ	0.25 MΩ	0.5 MΩ	1 MΩ
直流电压测量	4.2 V (分辨率0.001 V)～1000 V (分辨率1 V), 4档量程, 精度: ±1.3% rdg. ±4 dgt., (超过1000 V无法保证精度)
交流电压测量	420 V (分辨率0.1 V)/600 V (分辨率1 V), 2档量程, 50/60 Hz, 精度: ±2.3% rdg. ±8 dgt., (超过600 V无法保证精度)
显示	半透明FSTN液晶，背光灯
响应时间	绝缘电阻量程1秒，PVΩ功能4秒※在我司规定的条件下
功能	带电警告、自动放电、交流/直流自动判断、比较器、防摔、自动省电
电源	5号碱性干电池（LR6）×4，连续使用时间：20h（在我司规定的条件下）
体积及重量	159 W × 177 H × 53 Dmm, 600 g（含电池，不含测试线）
附件	测试线L9787×1，挂绳×1，使用说明书×1，5号碱性干电池（LR6）×4
