● 宽频带：DC~120MHz
● 高S/N比：可观测1mA以上的波形
● 直接输入示波器的BNC端子
● 可使用存储记录仪观测波形
● 使用选件中的专用电源可从示波器外进行供电
示波器/存储记录仪无法供电时，需要选件中的电源3269或3272。
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
基本参数
| 频带 | DC～120 MHz (-3dB) |
|---|---|
上升时间 | 2.9 ns以下 |
| 干扰 | 60 μA rms typical, 75 μA rms max. (用于带宽30 MHz的测试仪) |
| 最大额定电流 | 5 A rms (设置频率决定的降额) |
| 最大峰值电流 | ±7.5 A peak (非连续) |
| 振幅精度 | ±1.0% rdg. typical ±1mV ,±3.0% rdg. ±1mV (DC, 45～66Hz, 0～5 A rms) |
| 输出电压率 | 1V/A※本仪器的输出终止于内部。 |
| 可测导体直径 | φ 5 mm以内 |
| 电源 | ±12V ±0.5 V, 3.2 VA (连续最大输入时) |

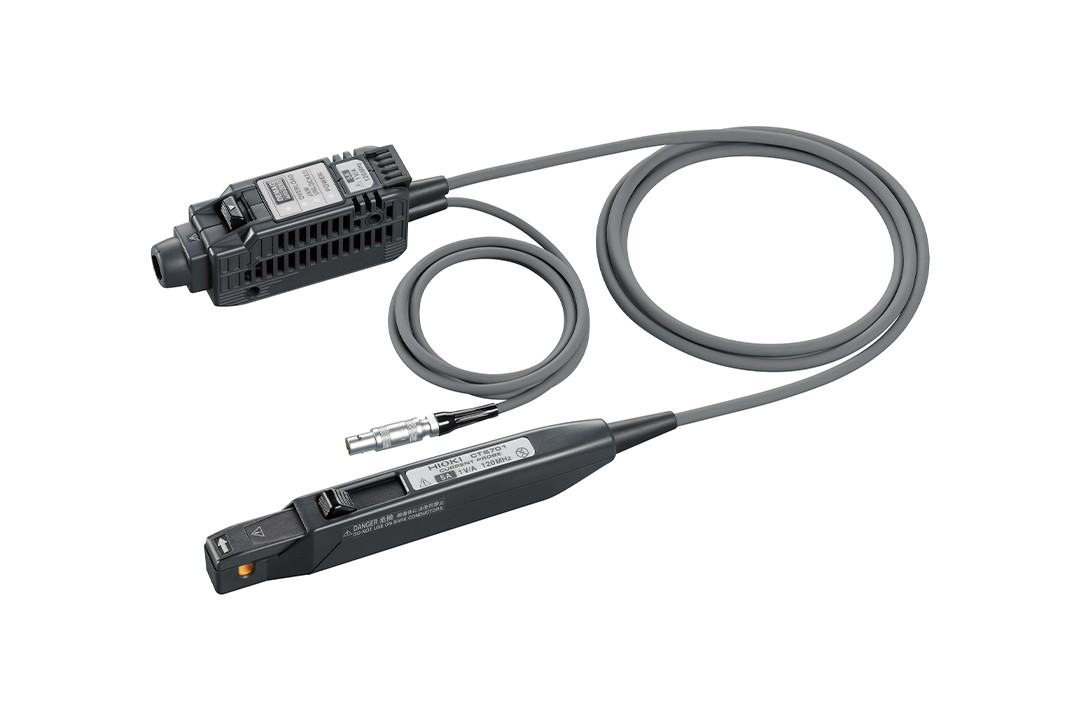

| 体积及重量 | 传感器部分：155W × 18H × 26D mm，结束段部分：29W × 83H × 40D mm, 250 g, 传感器线长1.5 m (BNC端子), 电源线长 1 m (电源插头: LEMO公司制造/FFA.0S.304.CLAC37Y) |
| 附件 | 使用说明书 ×1, 携带盒 ×1 |
