● 自动化系统中±0.16%的精度和0.01μΩ分辨率
● 反复测量精度高
● 提供高性能的接触检查功能，比较器功能和数据输出功能
● 直观的用户接口，强抗干扰性，最适用于自动一体化

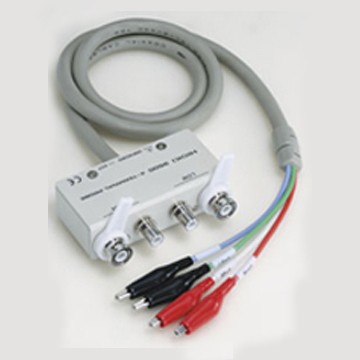

主机不包含测量夹具。请选购选件中的测量夹具。
-
适用于超低电阻、分流电阻器的电阻计电阻计RM3543能够以±0.16％的高精度、0.01μΩ的高分辨率※测量0.1mΩ低分流电阻等的直流电阻。（※将条件设置为10mΩ量程，测量速度SLOW，平均16次时）
-

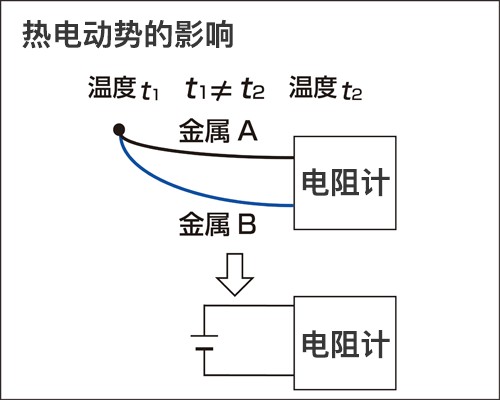

减小热电动势的影响的偏置电压补偿功能热电动势是指不同金属的接触部分产生的电位差（如图）。具体来说，车辆探头和测量对象相接触的部分，测量仪器和测量探头的接触部分所产生。热电动势的大小根据测量环境的温度不同而不同，温差越大热电动势则越大。RM3543搭载了偏置电压补偿功能，正负两方中流过测试电流，在使用各自的检测电压后，去掉热电动势的影响。
-

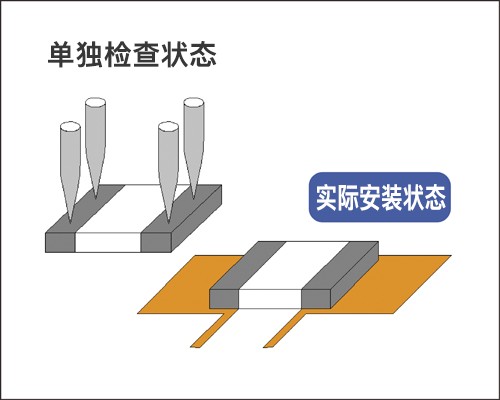

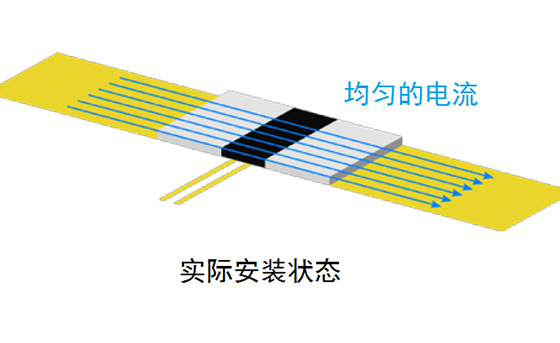

使用缩放功能可以补偿并测量实际安装状态通过缩放功能， 实际安装时和单独下能够补偿检查时的电阻值的差异（探测位置的影响等）。在进行分流等低电阻的电流检测电阻的检查发挥作用。
-

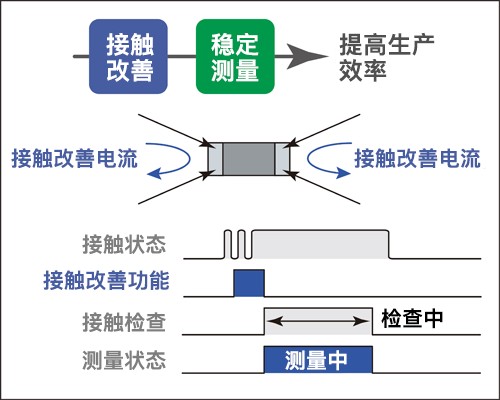

快速、准确的接触，接触改善功能与测试物接触时，可以刺破探头和测试物之间的氧化膜和污垢，改善接触状态。通过改善接触不良实现稳定测量，而且能降低接触错误率，从而提供生产效率。
-

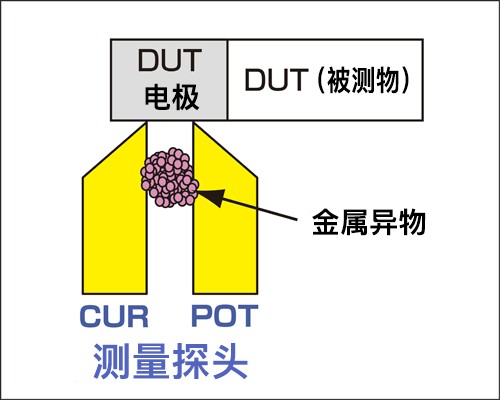

彻底保证4端子测量，探头短路检测功能车辆探头的POT-CUR之间若有金属异物，则无法彻底保证4端子连接。在非测量的时候测量POT-CUR之间的电阻值，检查探头的短路异常情况。
基本参数
| 测量方法 | 直流4端子法（恒流） |
|---|---|
| 电阻量程 | 10mΩ量程 (最大显示 12.00000mΩ, 0.01μΩ 分辨率) ~ 1000Ω 量程（最大显示 1200.000 mΩ, 1mΩ 分辨率), 7档量程 |
| 显示 | 单色图形LCD240×64dot，白色LED背光 |
| 测量精度 | [慢速模式下，10 mΩ量程，平均16次设置] ±0.060 % rdg. ±0.001 % f.s. |
| 测试电流 | [ 10 mΩ 量程] 1A DC ~ [ 1000 Ω 量程] 1 mA DC |
| 开路端口电压 | ：DC 20V max. (电流模式设置在PULSE且接触改善功能设置为OFF/PULSE，在不测量状态下的电压为20mV以下) |
| 采样率 | 快速，中速，慢速，3种设置 |
| 合并时间 | [10mΩ量程，默认值]快速2.0ms,中速5.0ms,慢速1PLC 设置量程：0.1ms～100.0ms，或 1 ～5 PLC（50 Hz时）, 1 ～ 6 PLC（60 Hz时） 注意: PLC = one power line cycle (主要波形周期) |
| 其他功能 | 比较功能 (设定值和测量值的比较),延时功能, OVC (开端电压补偿),平均值，测量错误检测 , 探头短路检测, 接触改善功能,电流模式设置（仅在测量过程中适用于电流的脉冲应用功能），自动保存, 数据统计, 设置监测 (当使用两个设备时，不同的设置会引发警报通知), 重启功能,触发功能等 |

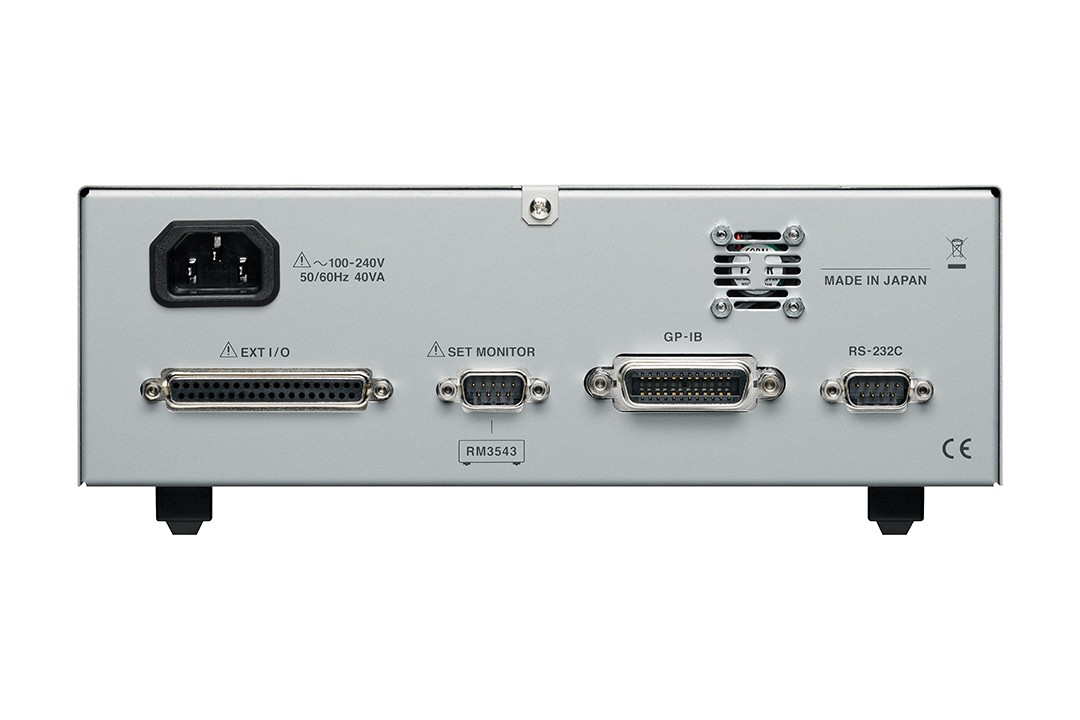

| 接口 | 外部I/O，RS-232C，打印机，GP-IB（RM3543-01） |
| 外部 I/O接口 | 触发, 输入保持, 比较输出, 设置监控端口，服务器功率输出+5V,+12V等 |
| 电源供应 | 100 ~ 240 V AC, 50/60 Hz, 最大40 VA |
| 体积及重量 | 260 mm W × 88 mm H × 300 mmD, 3.0kg |
| 附件 | 电源线× 1, 外部 I/O 公头连接器× 1,使用说明书× 1, 操作指南× 1 |
