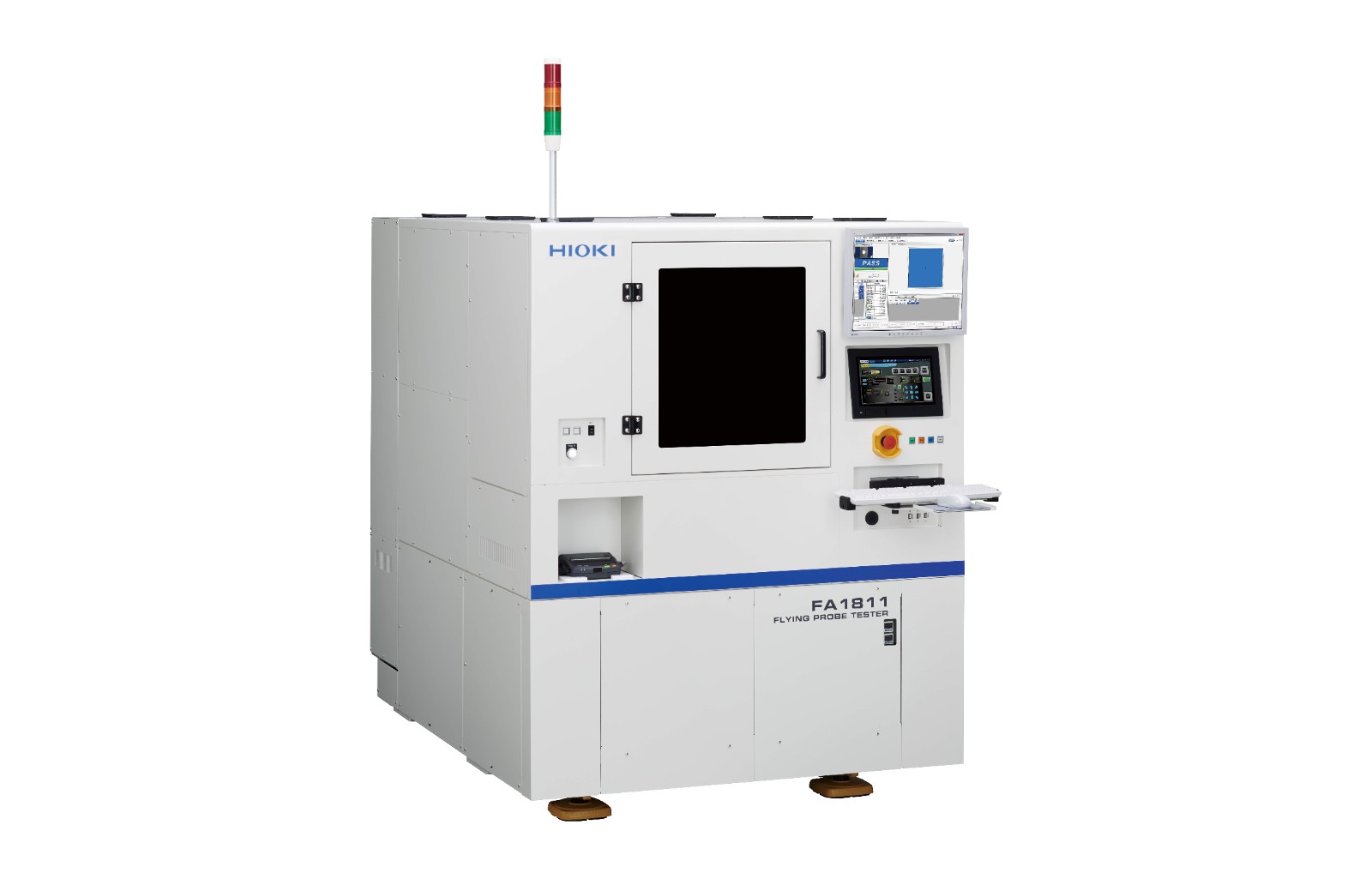

● 实现10μm高精度接触和高速测试
● 采用双重测试方式，实现100%稼动率
● 采用电阻法进行全网络绝缘导通检查，最快10倍※
● 采用电容法进行高速检查，最快2倍※
※与双面4手臂飞针机的对比
■ 概略规格
| 手臂数量 | 2 (上面2) | |
|---|---|---|
| 可安装探针 | CP1073系列 | |
| 测试项目·测试范围 | 电阻测试 | 400.0 μΩ?40.00 MΩ 4.000 Ω?4.000 MΩ (T) |
| 电容测试 | 100.0 fF?10.00 μF | |
| MLCC测试 | 100.0 nF?100.0 μF | |
| 绝缘测试 | 1.000 kΩ?100.0 GΩ 1.000 kΩ?250.0 MΩ (T) | |
| 电容器绝缘测试 | 1.000 kΩ?10.00 MΩ | |
| 高压电阻测试 | 1.000 kΩ～100.0 GΩ 1.000 kΩ～250.0 MΩ (T) | |
| 漏电流测试 | 1.000 μA?10.00 mA | |
| 导通检查 | 400 mΩ?1.000 kΩ | |
| 开路测试 | 4.000 Ω?4.000 MΩ | |
| 短路测试 | 400.0 mΩ?40.00 kΩ | |
| (T) 通过测试治具进行测量时 | ||
| 判定范围 | -99.9%?+999.9%, 或者是绝对值 | |
| 综合定位精度 | 10 μm | |
| 测点最小间距 | 40 μm（使用CP1073-01探针时） | |
| 可固定的基板厚度 | 以BGA面的选件为准 | |
| 飞针可测区域 | 75 mm × 75 mm | |
| 使用电源 | AC 200 V ±10％ (三相) 50/60 Hz, ※订货时指定AC 200 V, 220 V 最大消耗功率：5 kVA | |
| 体积?重量 | 1300W × 1670H × 1700D mm (凸起物除外), 2000 kg | |
测试治具 CP1165-11规格
| 基板外形 | □10 mm?□80 mm |
|---|---|
| 可固定的基板厚度 | 0.1?5.0 mm |
| 注意事項 | 依据每种基板设计 |
| 基板固定 | 另外需要支架、闸门、真空泵 |
| 焊盘直径 | 200 μm以上, 4端子时300 μm以上 |
| 最大点数 | 8192 |
静电电容测试用吸真空台面E4101概要
| 基板尺寸 | 50W × 90D～105W × 250D mm |
|---|---|
| 可固定的基板厚度 | 0.1?0.8 mm |
| 注意事項 | 为了对应整个板厚范围，需要更换调整板厚的垫片 |
| 基板固定 | 另外需要真空泵E4106 |
