03.接地电阻计的使用方法 测量原理和标准电阻值
返回上一页什么是接地电阻计？
接地电极和大地之间的电阻被称为接地电阻。正确的说法是接地导体的电阻、接地导体和大地接触电阻、大地的电阻的总和。
接地电阻和通常的电阻计不同，有以下特殊性。
?极化效应
大地含有电解质类的物质而存在极化效应，流过直流电流时产生和该电流相反方向的电动势，无法准确进行测量。因此，为了测量接地电阻，一般使用数十Hz～1kHz的矩形波和正弦波。
?特殊形态
接地电阻是接地电极和大地之间的电阻，无法从大地中采集出来后再测量。
由于大地的电阻率较大，因此为了测量的电流流过电极附近的话会产生电压下降。这样，为了准确测量接地电极的电阻值，需要距离各电极（E电极、S（P）电极、H（C）电极）10m。
?干扰因素的存在
为了测量接地电阻，存在地电压或辅助接地电极的影响等的干扰因素。从连接接地电极的设备中的漏电流产生的地电压和电阻计检测出的信号充电，而影响到测量值。而且，辅助接地电极的接地电阻较大，则测试电流变�。不峤先菀资艿降氐缪沟鹊母扇�。
本仪器（FT6031-03）采用的是较难受到外界干扰影响的方式，即便在恶劣条件下也能准确测量。
接地电阻和通常的电阻计不同，有以下特殊性。
?极化效应
大地含有电解质类的物质而存在极化效应，流过直流电流时产生和该电流相反方向的电动势，无法准确进行测量。因此，为了测量接地电阻，一般使用数十Hz～1kHz的矩形波和正弦波。
?特殊形态
接地电阻是接地电极和大地之间的电阻，无法从大地中采集出来后再测量。
由于大地的电阻率较大，因此为了测量的电流流过电极附近的话会产生电压下降。这样，为了准确测量接地电极的电阻值，需要距离各电极（E电极、S（P）电极、H（C）电极）10m。
?干扰因素的存在
为了测量接地电阻，存在地电压或辅助接地电极的影响等的干扰因素。从连接接地电极的设备中的漏电流产生的地电压和电阻计检测出的信号充电，而影响到测量值。而且，辅助接地电极的接地电阻较大，则测试电流变�。不峤先菀资艿降氐缪沟鹊母扇�。
本仪器（FT6031-03）采用的是较难受到外界干扰影响的方式，即便在恶劣条件下也能准确测量。
接地电阻计的测量原理

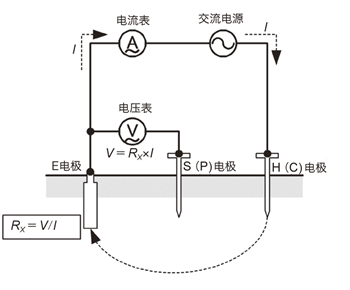

在H（C）电极-E电极之间外加交流电源的电压后，用电流表测量这时流过的交流电流I。另外，通过流过电流I用交流电压表测量产生的S（P）电极-E电极之间的电压V。
从所测的电流I和电压V中求得E电极的接地电阻RX。无法正确测量H（C）电极-E电极间、以及H（C）电极-S（P）电极间的电压。
从所测的电流I和电压V中求得E电极的接地电阻RX。无法正确测量H（C）电极-E电极间、以及H（C）电极-S（P）电极间的电压。
接地工程的种类和接地标准电阻值
电气设备技术标准中规定的接地工程的种类和接地电阻值如下：
接地工程的种类 接地电阻值
A种（旧第1种）： 10Ω以下
B种（旧第2种）： 计算值*1
C种（旧特别第3种）： 10Ω以下*2
D种（旧第3种）： 100Ω以下*2
*1等于用变压器的高压端或特别高压端的电路的一线接地电流的安培数除以150（由于变压器的高压端的电路或使用电压35000V以下的特别高压端的电路和低电压的电路不相容，若低压电路的对地电压超过150V，设置1秒以上2秒以下时自动断开高压电路或使用电压35000V以下的特别高压电路的装置时为300,1秒以下时自动断开高压电路或使用电压35000V以下的特别高压电路的设置时为600）得到的欧姆数
接地工程的种类 接地电阻值
A种（旧第1种）： 10Ω以下
B种（旧第2种）： 计算值*1
C种（旧特别第3种）： 10Ω以下*2
D种（旧第3种）： 100Ω以下*2
*1等于用变压器的高压端或特别高压端的电路的一线接地电流的安培数除以150（由于变压器的高压端的电路或使用电压35000V以下的特别高压端的电路和低电压的电路不相容，若低压电路的对地电压超过150V，设置1秒以上2秒以下时自动断开高压电路或使用电压35000V以下的特别高压电路的装置时为300,1秒以下时自动断开高压电路或使用电压35000V以下的特别高压电路的设置时为600）得到的欧姆数
*2低压电路中该电路产生接地的话，0.5秒以下自动设置断开电路的装置时为500Ω
