01.相序表的原理和使用方法

相序表的原理

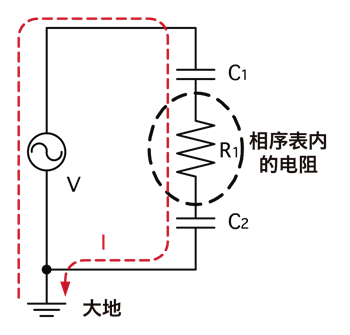

非接触式的相序表一般采用的是通过静电感应检测电压的方式。
通过电路（带电状态）、电压测试夹、相序表主机、人体、大地的接触，使各物体静电耦合后形成闭路，其中流过非常小的电流。
微小电流在检相器内部备好的高电阻中作为电压下降出现，能获取以大地为基准的对地电压相应的波形
使用PD3129-31/32相序表，根据电压检测原理分别获得三相的电压波形并判断相序。

相序表的使用步骤（相序表PD3129-31/32的使用方法）

1.作业前的检查
请在各电压夹钳夹在AC70V以上的单线（带电）上，确认线间电压指示灯亮灯。此外，不能用于屏蔽线。
?点亮：可使用
?未点亮：不可使用。

2.带电检测
可使用任意1个电压夹钳进行带电检测。
使用电压夹钳线间电压指示灯点亮
A（黄色）仅A-B指示灯
B（绿色） A-B指示灯与B-C指示灯
C（红色）仅B-C指示灯

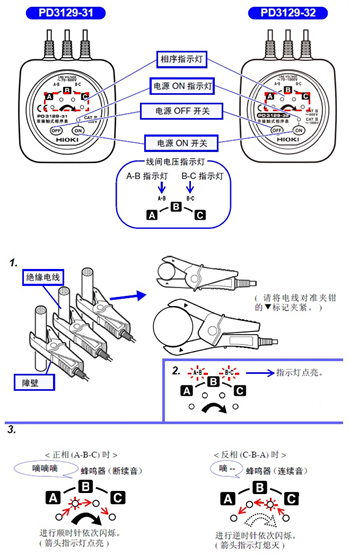

3.检相
1）使用本仪器的电流夹钳夹住三相交流电路的绝缘层。
2）各电线带电时，线间电压指示灯A-B、B-C点亮。
3）相序指示灯沿着箭头方向（顺时针）进行依次闪烁时，表明其连接相序为正序（A-B-C）。此时，蜂鸣器会发出断续音。
