03.万用表的正确使用方法和选择安全的万用表
返回上一页冲击电压导致的过电压事故

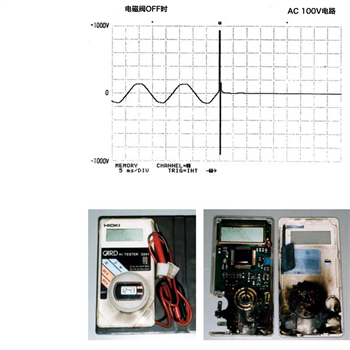

电磁阀的开关导致过电压发生波形如右图所示。该例中可见在AC100V电线中产生了接近1000V的冲击电压。这种冲击电压容易在感应负载较多的工厂，或者万用表使用场所附件有雷电情况时发生。

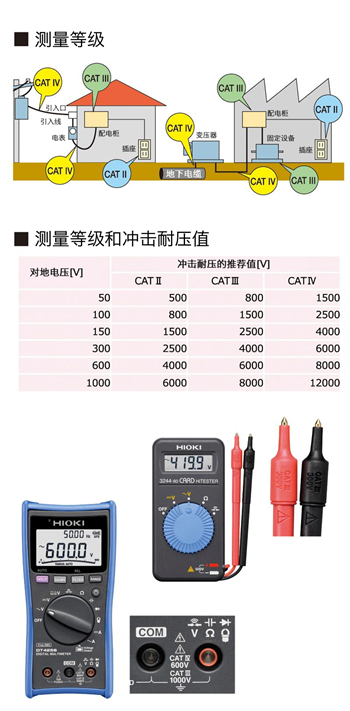

测量等级
在万用表的安全性相关国际标准IEC61010-1中，如右图所示划分测量等级，按照不同等级认证了耐压能力的万用表等测试仪如下：
（HIOKI产品的产品样本和主页上都按照以下描述刊登）
卡片式万用表3244-60：CAT III 300V, CAT II 600V
数字万用表DT4256：CAT IV 600V, CAT III 1000V
不同的适用场合（CAT IV / CAT III / CAT II）和对地电压（电路电压）中预计会产生的冲击电压（右表）中均需要以足够的耐压能力为前提。
比如CAT II 300V的万用表在等级CAT II中需要对地电压300V以上，且能够承受2500V的冲击电压。
考虑到上述冲击电压的发生情况的工业标准等中，根据测量场所（=等级）最好尽量选择测量等级较高的万用表。
以下为各测量等级的详细情况。
等级II
连接插座的设备的电源插头到用电设备的电源回路。
等级III
直接连接到配电柜的大型设备（固定设备等）的电源布线和电源回路，以及配电柜与插座之间的电路。
等级IV
连接到建筑物的电路、引入口到电表和配电柜的电路。
（HIOKI产品的产品样本和主页上都按照以下描述刊登）
卡片式万用表3244-60：CAT III 300V, CAT II 600V
数字万用表DT4256：CAT IV 600V, CAT III 1000V
不同的适用场合（CAT IV / CAT III / CAT II）和对地电压（电路电压）中预计会产生的冲击电压（右表）中均需要以足够的耐压能力为前提。
比如CAT II 300V的万用表在等级CAT II中需要对地电压300V以上，且能够承受2500V的冲击电压。
考虑到上述冲击电压的发生情况的工业标准等中，根据测量场所（=等级）最好尽量选择测量等级较高的万用表。
以下为各测量等级的详细情况。
等级II
连接插座的设备的电源插头到用电设备的电源回路。
等级III
直接连接到配电柜的大型设备（固定设备等）的电源布线和电源回路，以及配电柜与插座之间的电路。
等级IV
连接到建筑物的电路、引入口到电表和配电柜的电路。

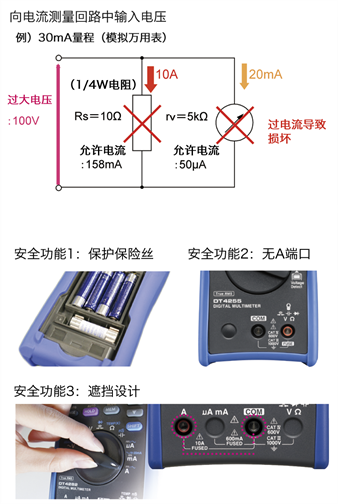

向电流测量回路中输入电压
使用万用表测量电流时，在测量回路中并联并使用万用表。而且，为了减小连接万用表导致的仪器损耗（电阻），将万用表的电流测量回路中的阻抗设计的较低。
因此，对于错误回路的电源并联的话，则直接加上了电源电压导致过电流，从而烧坏测试仪器。
为了防止损坏测试仪器，万用表中基本上都使用了保护保险丝。而且，根据不同产品，也有无电流端口（A端口）的机型，或设计成联动旋转开关防止测试线错误连接端口的机型。
因此，对于错误回路的电源并联的话，则直接加上了电源电压导致过电流，从而烧坏测试仪器。
为了防止损坏测试仪器，万用表中基本上都使用了保护保险丝。而且，根据不同产品，也有无电流端口（A端口）的机型，或设计成联动旋转开关防止测试线错误连接端口的机型。

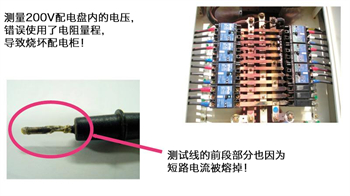

向电阻测量回路中输入电压
万用表的电阻测量回路中的输入电阻较�。虼瞬馐韵吡蕉耸┘拥缪沟幕埃蚧岬贾峦蛴帽砟诓抗缌魃栈狄瞧鳎叶搪方徊剿鸹蹬涞绻竦慕峁�
HIOKI的万用表内置过电流保护回路，将电压输入导致的过电流控制在最小范围内，做了万用表能够最长承受1分钟过电压的设计。
HIOKI的万用表内置过电流保护回路，将电压输入导致的过电流控制在最小范围内，做了万用表能够最长承受1分钟过电压的设计。

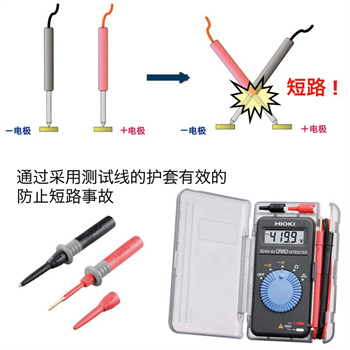

测试线前段的短路事故
测试线的前面金属部分较长的话，在测量电压时可能引发短路事故。
HIOKI所有的万用表的测试线金属裸露部分都较短，而且安装了护套。
