04.钳形表的功能和使用方法介绍

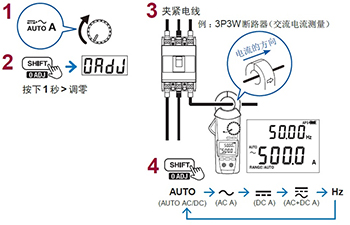

电流测量

?将旋钮旋动至图1位置。
?按照图2操作，实施调零。
?将电线如图3夹住。
?如图4所示操作，确定适合"AUTO""交流电流测量""直流电流测量""交流+直流电流测量""频率"功能。
※这是钳形表CM4370系列的使用方法例。

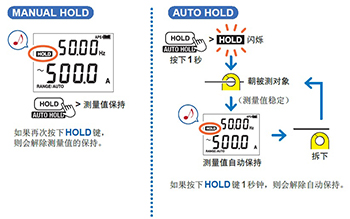

HOLD功能

MANUAL HOLD：
?按下HOLD键后，保持所显示的测量值。

AUTO HOLD：
?持续按下HOLD1秒后，启动AUTO HOLD功能。
?如图所示，测量值稳定后自动保持。
?即便钳形表不夹，测量值的HOLD仍然有效。
?可将HOLD显示的测量值手动记录下来。
?再次夹住的话则测量值稳定后自动保持。
?是便于反复进行测量和记录工作的功能。
※这是钳形表CM4370系列的使用方法例。

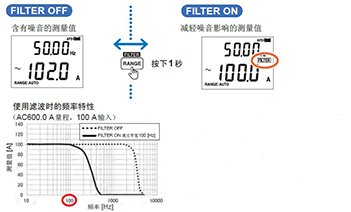

滤波功能

?100Hz以下的频率测量时，可以打开能够不受干扰影响进行测量的滤波功能。
?在希望不受干扰等影响的情况下测量电源频率附近的电流值时，非常方便。
※这是钳形表CM4370系列的使用方法例。

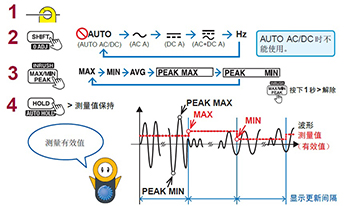

MAX/MIN/AVG/PEAK功能

?MAX/MIN/AVG是记录所显示测量值（有效值）期间内最大、最小、平均值的功能。
?PEAK MAX、PEAK MIN功能是10kHz采样过程中的电流波形峰值的最大值和最小值。
※这是钳形表CM4370系列的使用方法例。

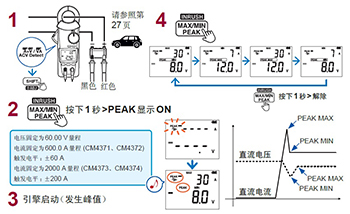

直流电流、直流电压的波形峰值测量

?如图1所示夹住汽车的电池的端口和+极电线，旋钮旋动至图片所示位置。
?如图2所示操作按键。
?启动引擎。
?按照图4操作，可以读取引擎启动时的瞬时的直流电流的最大值、最小值、直流电压的最大值、最小值。
※这是钳形表CM4370系列的使用方法例。

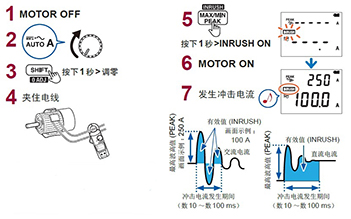

启动电流测量（INRUSH）

?断开马达等的负载的电源。
?如图2所示确定旋钮的位置。
?如图3操作实施调零。
?负载电路的电线如图4夹住。
?按照图5 操作，启动INRUSH功能。
?启动马达等的负载。
?如图7所示，可以读取PEAK（最高博峰值）和冲击电流（启动电流）发生期间的有效值。
※这是钳形表CM4370系列的使用方法例。
