02.耐压测试
返回上一页耐压测试方法
对于电气产品和零部件使用的电压，确认其是否有充分的介电强度的测试称之为耐压测试。测试点为下述3个。

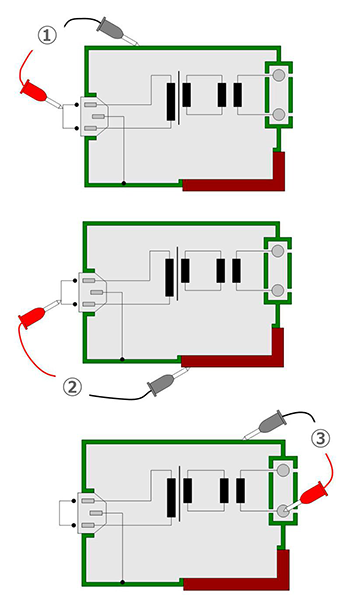

耐压测试点①
电源线 - 已进行保护接地的外壳之间。为了确认带有保护接地的等级1设备等是否具备基础绝缘的介电强度。
耐压测试点②
电源线 - 未进行保护接地的外壳之间。为了确认是否具备双重绝缘或加强绝缘的介电强度。等级1等级2均可能有。
耐压测试点③
外壳 – 绝缘连接部分。为了确认连接部分是否已被电气性的绝缘隔离（确认基础绝缘）。对象为带有被绝缘的连接部分的设备。
耐压测试点①
电源线 - 已进行保护接地的外壳之间。为了确认带有保护接地的等级1设备等是否具备基础绝缘的介电强度。
耐压测试点②
电源线 - 未进行保护接地的外壳之间。为了确认是否具备双重绝缘或加强绝缘的介电强度。等级1等级2均可能有。
耐压测试点③
外壳 – 绝缘连接部分。为了确认连接部分是否已被电气性的绝缘隔离（确认基础绝缘）。对象为带有被绝缘的连接部分的设备。
耐压测试实例

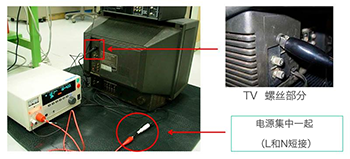

以电视机为耐压测试对象的情况为例。将电源部分的L和N短接并连接耐压测试仪的高压发生端（红），耐压测试仪的低压端（黑）连接至电视机的螺丝部分。
如何确认耐压测试电压以及耐压测试仪所要求的条件
依据JIS C 1010-1:2014，耐压测试仪如何确认测试电压，是根据主电源的规格按下述进行判断。
1.被测物的电源电压 例：AC100V?240V等
2.被测物的过电压（测量）分类 例： CAT II, CAT III等
3.根据规格表决定测试电压
要求耐压测试仪能够充分施加标准中所记载的测试电压，测量开断电流值。
另外，根据标准和法律规定，还有如下记载。
? 电压计的精度在JIS 1.5级以上
? 输出容量在500VA以上（输出电压发生部分变压器的容量）
? 短路电流200mA（输出电压发生部分变压器的规格）
? 逐渐提高输出直到达到测试电压……（输出电压的升压方式）等
1.被测物的电源电压 例：AC100V?240V等
2.被测物的过电压（测量）分类 例： CAT II, CAT III等
3.根据规格表决定测试电压
要求耐压测试仪能够充分施加标准中所记载的测试电压，测量开断电流值。
另外，根据标准和法律规定，还有如下记载。
? 电压计的精度在JIS 1.5级以上
? 输出容量在500VA以上（输出电压发生部分变压器的容量）
? 短路电流200mA（输出电压发生部分变压器的规格）
? 逐渐提高输出直到达到测试电压……（输出电压的升压方式）等
